Редуктор ВК-475

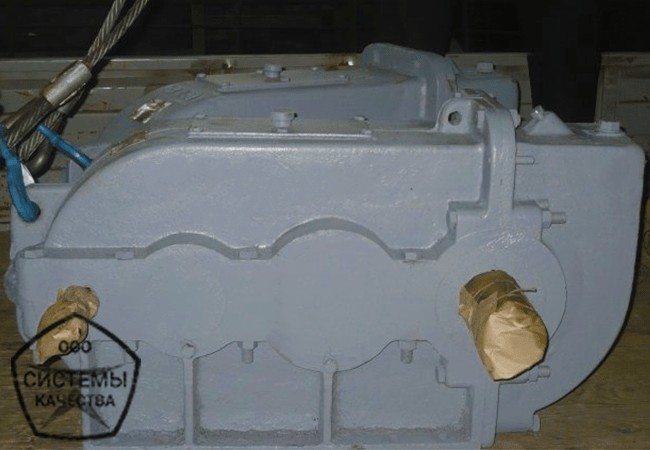

Цилиндрический редуктор ВК 475 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов. Основная сфера применения это опорные и подвесные краны.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ВК-475 с передаточными числами 20; 28; 50; 112. Вал – конический и цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ВК-475, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктора Номинальное передаточное число Номинальный крутящий момент на тихоходном валу, Нм Частота вращения входного вала, мин-1 Вес, кг КПД
ВК-475 20;28;50;112 1500 1000 215 0,91

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ВК-475 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1000 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора ВК-475

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ВК-475.

awт awп awб H H1 L L1 L2 L3 L4 L5 L6 B B1 B2 d
210 160 105 458 220 790 450 200 50 80 260 242,5 250 255 215 17

Размеры и чертеж валов ВК

Конический вал

Конический вал редуктора ВК475 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала вертикального редуктора
Вал l l1 d d1 b t
Входной 110 82 40 50 10 20,95

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора ВК 475 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗП, МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Вал l d b t
Выходной 110 65 18 69

Варианты сборки редуктора ВК-475

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ВК-475 с вариантом сборки 11, 12, 13, 21 ,22, 23, 31, 32, 33.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ВК-475

Все варианты сборки ВК475 и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых ВК 475 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 20 28 50 112
11 ВК-475-20-11 ВК-475-28-11 ВК-475-50-11 ВК-475-112-11
12 ВК-475-20-12 ВК-475-28-12 ВК-475-50-12 ВК-475-112-12
13 ВК-475-20-13 ВК-475-28-13 ВК-475-50-13 ВК-475-112-13
21 ВК-475-20-21 ВК-475-28-21 ВК-475-50-21 ВК-475-112-21
22 ВК-475-20-22 ВК-475-28-22 ВК-475-50-22 ВК-475-112-22
23 ВК-475-20-23 ВК-475-28-23 ВК-475-50-23 ВК-475-112-23
31 ВК-475-20-31 ВК-475-28-31 ВК-475-50-31 ВК-475-112-31
32 ВК-475-20-32 ВК-475-28-32 ВК-475-50-32 ВК-475-112-32
33 ВК-475-20-33 ВК-475-28-33 ВК-475-50-33 ВК-475-112-33

Цена

Цена редуктора ВК-475 по Украине варьируется в зависимости от новизны и качества. Надежный ВК-475 с заводской подготовкой и рабочей гарантией может достигать по цене 15000 грн. Цена бу – 8000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ВК-475 цену Вам подскажут наши специалисты.

Редуктор ВК-475 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ВК-475 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ВК-475 с передаточными числами 112; 50; 28; 20 заказывайте специалистам «Систем Качества»

Редуктор ВК-475 обновлено: 9 июня, 2020 автором: АИР Украины
