Редуктор ВК-350

Цилиндрический редуктор ВК-350 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов. Основная сфера применения это опорные и подвесные краны.

  • Цилиндрический вертикальный редуктор ВК-350

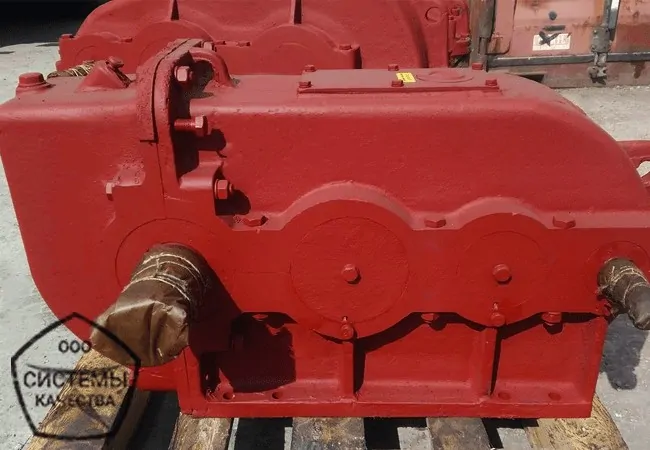

  • редуктор ВК-350 - трехступенчатый крановый

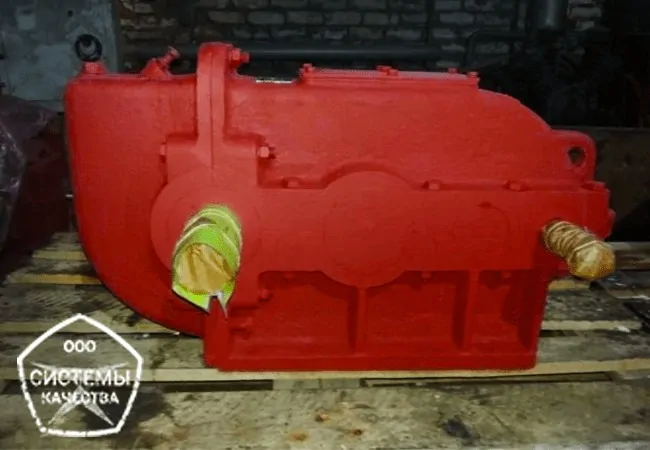

  • редуктор ВК 350 - для привода передвижения крановых тележек

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ВК-350 с передаточными числами 10; 16; 31,5; 50. Вал – конический и цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ВК-350, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктора Номинальное передаточное число Номинальный крутящий момент на тихоходном валу, Нм Частота вращения входного вала, мин-1 Вес, кг КПД
ВК-350 10;16;31,5;50 1500 1000 120 0,91

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ВК-350 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1000 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора ВК-350

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ВК 350.

Размеры и чертеж редуктора ВК-350

awт awп awб H H1 L L1 L2 L3 L4 L5 L6 B B1 B2 d
130 130 90 298 160 558 280 185 50 180 197,5 220 220 185 17

Размеры и чертеж валов

Конический вал

Конический вал редуктора ВК-350 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала вертикального редуктора
Вал l l1 d d1 b t
Входной 80 60 30 45 8 16,5

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора ВК350 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗП, МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора вк-350
Вал l d b t
Выходной 55 35 10 38,5

Варианты сборки редуктора ВК-350

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ВК-350 с вариантом сборки 11, 12, 13, 21 ,22, 23, 31, 32, 33.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ВК-350

Все варианты сборки ВК350 и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых ВК-350 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 10 16 31,5 50
11 ВК-350-10-11 ВК-350-16-11 ВК-350-31,5-11 ВК-350-50-11
12 ВК-350-10-12 ВК-350-16-12 ВК-350-31,5-12 ВК-350-50-12
13 ВК-350-10-13 ВК-350-16-13 ВК-350-31,5-13 ВК-350-50-13
21 ВК-350-10-21 ВК-350-16-21 ВК-350-31,5-21 ВК-350-50-21
22 ВК-350-10-22 ВК-350-16-22 ВК-350-31,5-22 ВК-350-50-22
23 ВК-350-10-23 ВК-350-16-23 ВК-350-31,5-23 ВК-350-50-23
31 ВК-350-10-31 ВК-350-16-31 ВК-350-31,5-31 ВК-350-50-31
32 ВК-350-10-32 ВК-350-16-32 ВК-350-31,5-32 ВК-350-50-32
33 ВК-350-10-33 ВК-350-16-33 ВК-350-31,5-33 ВК-350-50-33

Цена

Цена редуктора ВК-350 по Украине варьируется в зависимости от новизны и качества. Надежный ВК-350 с заводской подготовкой и рабочей гарантией может достигать по цене 12000 грн. Цена бу – 5000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ВК-350 цену Вам подскажут наши специалисты.

Редуктор ВК-350 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ВК-350 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ВК-350 с передаточными числами 50; 31,5; 16; 10 заказывайте специалистам «Систем Качества»
