Редуктор А-400

Цилиндрический редуктор А-400 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов. Основная сфера применения это мостовые краны.

  • Цилиндрический вертикальный редуктор А-400
  • редуктор А 400 - трехступенчатый крановый

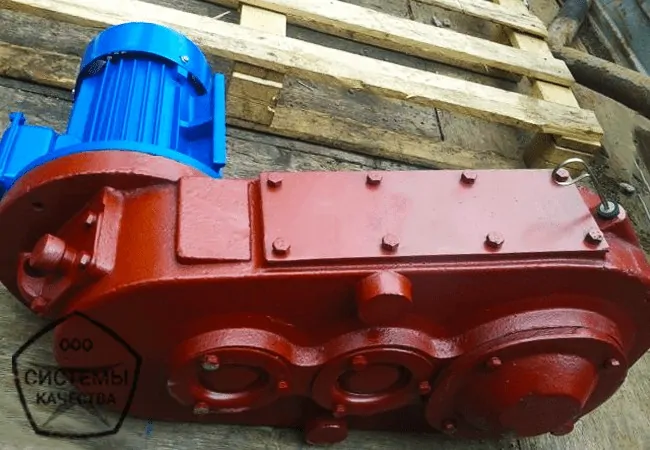

  • мотор-редуктор А400 - для привода кран-балки

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор А-400 с передаточными числами 20; 25; 35,5; 40; 50; 63. Валы цилиндрические, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора А-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктораНоминальное передаточное числоНоминальный крутящий момент на тихоходном валу, НмЧастота вращения входного вала, мин-1Вес, кгКПД
А-40020;25;35,5;40;50;6313501500820,97

Особенности эксплуатации

Технические характеристики редуктора цилиндрического А-400 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора А-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора А-400.

Размеры и чертеж редуктора А-400

Размеры и чертеж валов

Конический вал

Чертеж быстроходного вала редуктора А-400

Конический вал редуктора А400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Используется для компоновки редуктора с электродвигателем. Диаметр, вынос и прочие размеры указаны на чертеже.

Полый шлицевой выходной вал

Чертеж полого вала редуктора А-400
Полый вал редуктора А 400 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Диаметр, вынос и прочие размеры указаны на чертеже.

Варианты сборки редуктора А-400

Варианты сборки редуктора А-400 – это схема компоновки и расположения основных элементов редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки А-400

Цена

Цена редуктора А-400 по Украине варьируется в зависимости от новизны и качества. Надежный А-400 с заводской подготовкой и рабочей гарантией может достигать по цене 16000 грн. Цена редуктора бу – 8000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор А-400 цену Вам подскажут наши специалисты.

Редуктор А400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный А 400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор А-400 с передаточными числами 63; 50; 40; 35,5; 25; 20 заказывайте специалистам «Систем Качества»
