Редуктор ВКУ-610

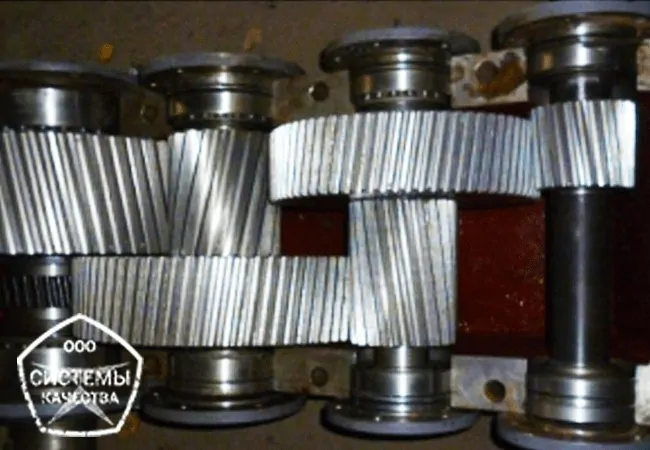

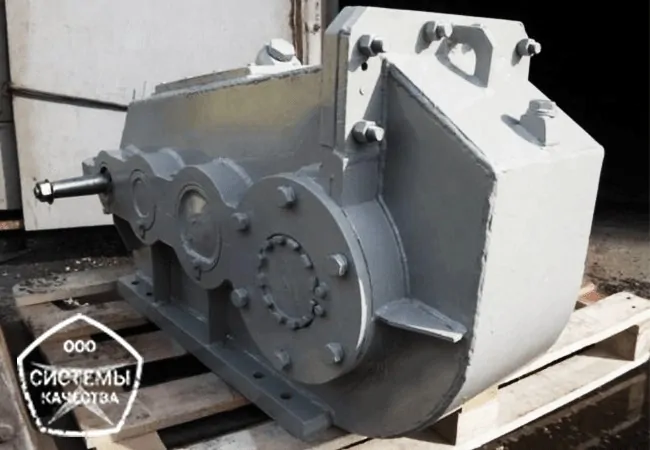

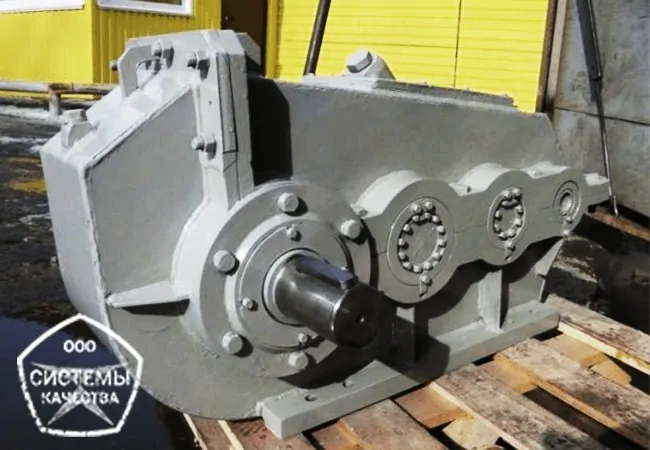

Цилиндрический редуктор ВКУ-610 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов, устанавливаются в паре с крановыми двигателями МТН. Основная сфера применения это опорные и подвесные краны.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ВКУ-610 с передаточными числами 14; 25; 40; 80; 112; 125; 140. Вал – конический и цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ВКУ-610, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктора Номинальное передаточное число Номинальный крутящий момент на тихоходном валу, Нм Частота вращения входного вала, мин-1 Вес, кг КПД
ВКУ-610 14;25;40;80;112;125;140 6000 1000 450 0,91

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ВКУ-610 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1000 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора ВКУ-610

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ВКУ610.

Размеры и чертеж редуктора ВКУ-610

Аб Ап Ат H H1 H2 L L1 L2 L3 L4 L5 L6 B B1 d
160 200 250 585 250 1000 240 325 355 70 375 305 365 350 17

Размеры и чертеж валов

Конический вал

Конический вал редуктора ВКУ-610 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Вал l l1 d d1 b t
Входной 110 85 40 М24х2,0 10 21

Цилиндрический вал

Цилиндрический входной и выходной вал редуктора ВКУ-610 зачастую используется при присоединении к исполнительному механизму с помощью зубчатых муфт МЗП, МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж цилиндрического вала редуктора
Вал l d b t
Выходной 130 80 22 88

Варианты сборки редуктора ВКУ-610

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ВКУ-610 с вариантом сборки 11, 12, 13, 21 ,22, 23, 31, 32, 33.

Варианты сборки редукторов вку-610

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ВКУ-610 112 23 У3

Все варианты сборки ВКУ610 и передаточные числа

На четыре наиболее распространенные варианта сборки трехступенчатых редукторов ВКУ-610 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число 11 12 21 22
14 ВКУ-610-14-11 ВКУ-610-14-12 ВКУ-610-14-21 ВКУ-610-14-22
25 ВКУ-610-25-11 ВКУ-610-25-12 ВКУ-610-25-21 ВКУ-610-25-22
40 ВКУ-610-40-11 ВКУ-610-40-12 ВКУ-610-40-21 ВКУ-610-40-22
80 ВКУ-610-80-11 ВКУ-610-80-12 ВКУ-610-80-21 ВКУ-610-80-22
112 ВКУ-610-112-11 ВКУ-610-112-12 ВКУ-610-112-21 ВКУ-610-112-22
125 ВКУ-610-125-11 ВКУ-610-125-12 ВКУ-610-125-21 ВКУ-610-125-22
140 ВКУ-610-140-11 ВКУ-610-140-12 ВКУ-610-140-21 ВКУ-610-140-22

Цена

Цена редуктора ВКУ-610 по Украине варьируется в зависимости от новизны и качества. Надежный ВКУ-610 с заводской подготовкой и рабочей гарантией может достигать по цене 28000 грн. Цена бу – 10000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ВКУ-610 цену Вам подскажут наши специалисты.

Редуктор ВКУ-610 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ВКУ-610 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ВКУ-610 с передаточными числами 140; 125; 112; 80; 40; 25; 14 заказывайте специалистам «Систем Качества»
