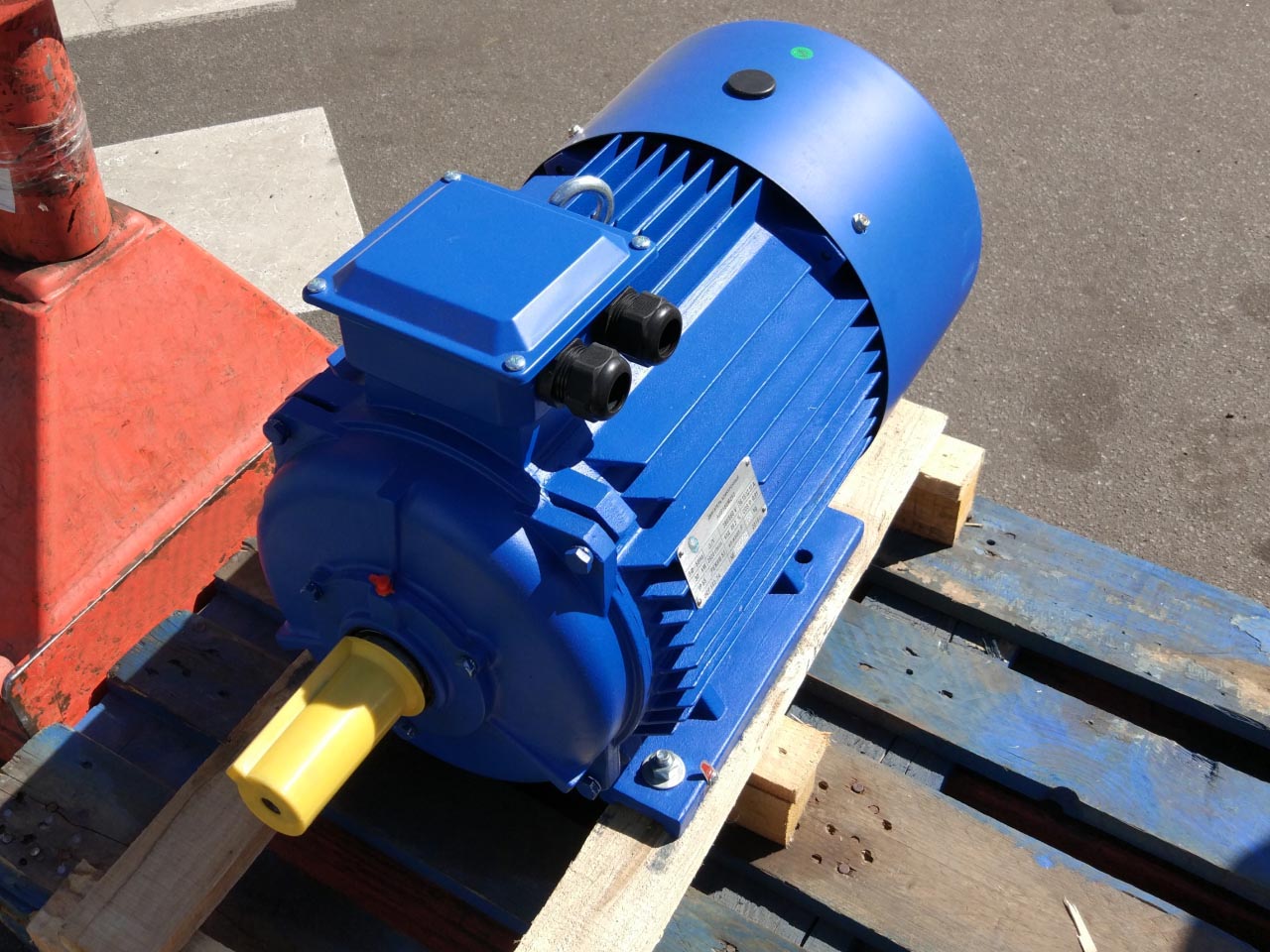

Электродвигатель 55 кВт 750 об/мин — АИР280S8

Технические характеристики двигателя АИР 280 S8

В таблице сведены основные технические характеристики согласно паспорта двигателей АИР: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 55 кВт 750 об.

Характеристика электродвигателя АИР280S8
Мощность 55 кВт
Частота вращения поля статора 750 об/мин
Скорость вращения вала 740 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 111,0 А
КПД 92,8 %
Соотношение моментов тока Мп/Мн 1,8
Соотношение момента силы Mmax/Мн 2,0
Отношение тока Iп/Iн 6,6
Момент инерции 2,63 кг∙м2
Диаметр вала 80 мм
Вес 629 кг
Передний/задний подшипник 6317 ZZ-C3/6317 ZZ-C3
Уровень шума до 82 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 55 кВт 750 об/мин возрастает на 5%.

IM 1081 – исполнение на лапах

IM 2081 – комбинированное крепление

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 55 кВт 750 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,5 мм;
  • Вес медной проводки – 23,5 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 280 S8 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 280 – условный габарит
  3. S – обозначение длины сердечника
  4. 8 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы


Цены

Электродвигатели 55 кВт 750 об/мин типа АИР 280S8 производятся в России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 55 кВт 750 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР 280S8 Китай (низкое качество) 53250 53250
Китай (высокое качество) 64030 64030
Украина
Беларусь
4А 280S8, 4АМ 280S8 «Владимирский ВЭМЗ» с хранения 50750 56100
4АМ 280S8М «Владимирский ВЭМЗ» модернизированный 58500 67200
4АМУ/АД/АДМ/4А БУ От 30000 От 36000

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 280S8 55 кВт 750 об/мин – только 4АМУ280S8 и 6АМУ280S8. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 55 кВт 750 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 280 S8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 55 кВт 740 оборотов в минуту могут идти с некачественными корпусами из прессованного порошка и сырыми шпоночными пазами, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР280S8

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
170 80 85 22 280 550 24 368

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
1025 580 680 190 660 600 550
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР280S8 55 кВт 750 об

На рынке Украины продаются электродвигатели АИР 55 кВт 750 об/мин производства Китая (заводы разного уровня) и России. Также встречаются аналоги двигателей модели АИР 280 S8 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ280S8, 5АИ280S8, 5АМ280S8, АД280S8, А280S8.

Производитель АИР 280 S8 Рейтинг качества* Характеристика двигателей 55 кВт 750 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина Не производит
Беларусь Не производит

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 280 S8 к трехфазной сети

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 280S8:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 280S8

На базе стандартного АИР280S8 изготавливаются специализированные версии электродвигателей мощностью 55 кВт на 750 оборотов:

  • АИР280S8Е – с электромагнитным тормозом;
  • АИР280S8Е2 – ЭМТ с растормаживающим устройством;
  • АИРС280S8 – с повышенным скольжением;
  • АИР280S8 Т2 – для влажного тропического климата;
  • АИР280S8 ОМ2 – морское исполнение;
  • АИР280S8 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 55 кВт 750 об/мин?

У нас Вы можете купить электродвигатель АИР280S8 55 кВт 750 об/мин производства Украины, Китая, России по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели АИР 280 S8 от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 280 S8 или бесплатной консультации – свяжитесь с менеджером!

Электродвигатель 55 кВт 750 об/мин — АИР280S8 обновлено: 17 апреля, 2021 автором: АИР Украины
