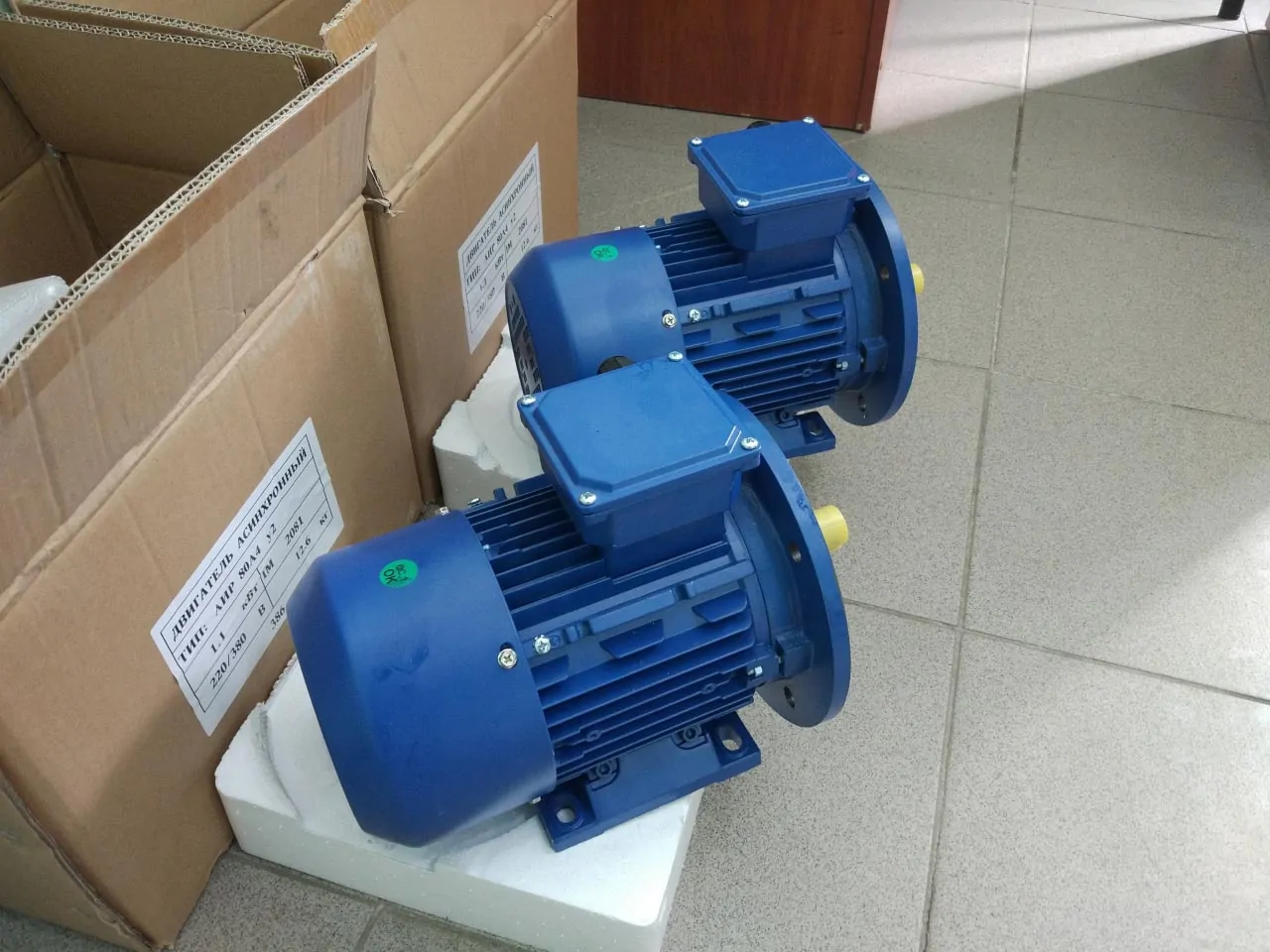

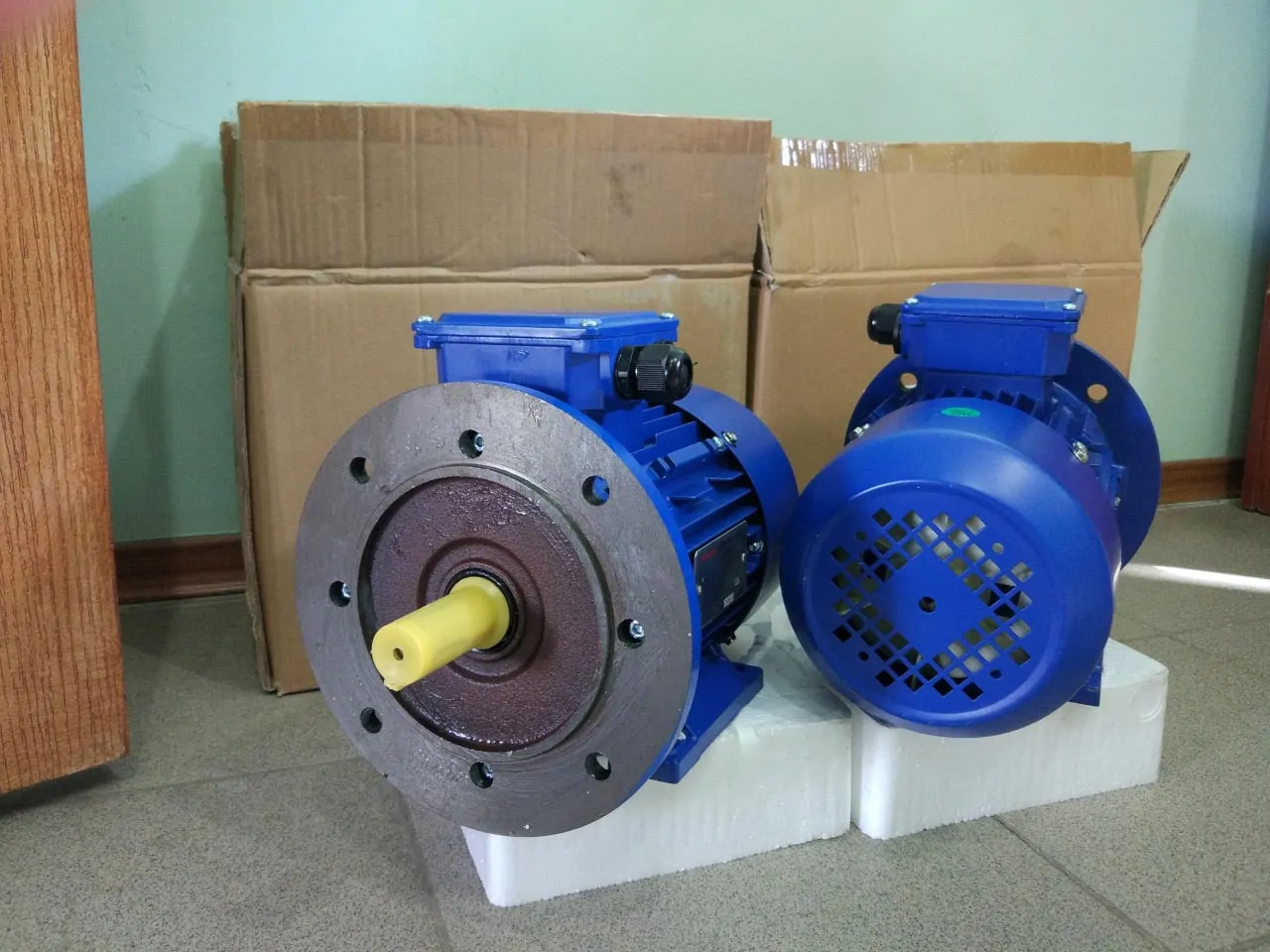

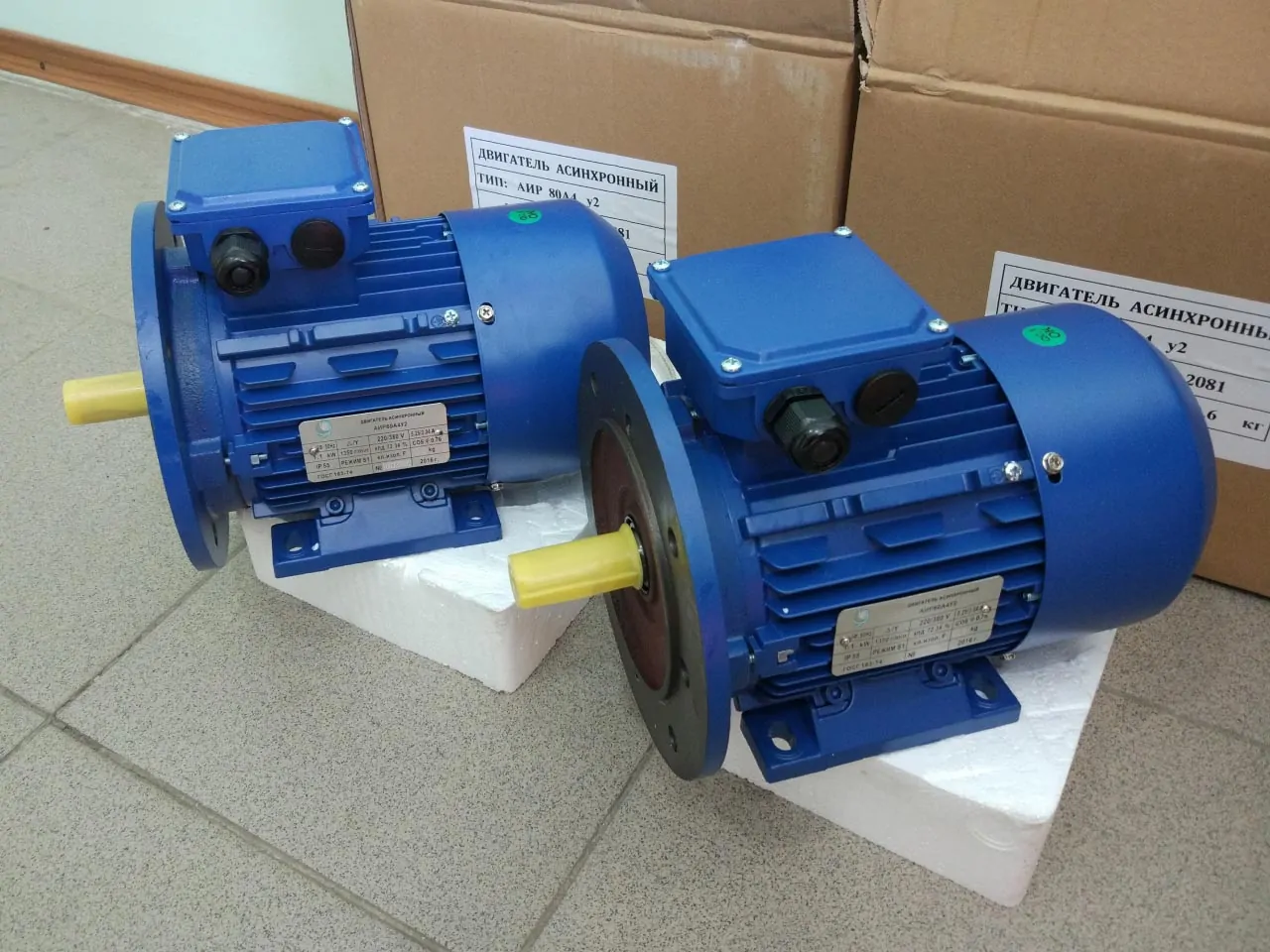

Электродвигатель 0,25 кВт 1000 об/мин — АИР63В6

Условия покупки, возврата и оплаты. Баннер

Технические характеристики двигателя АИР 63 В6

Таблица технических характеристик содержит эксплуатационные параметры двигателей 0,25 кВт 1000 об: мощность, напряжение, частоту вращения, номинальные токи, отношения моментов, пускового тока к номинальному и прочее.

Характеристика электродвигателяАИР63В6
Мощность0,25 кВт
Частота вращения поля статора1000 об/мин
Скорость вращения вала860 оборотов
ТипАсинхронный
Напряжение питанияТрехфазное, 220/380 вольт
Монтажное исполнениеЛапы/фланец/комбинированное
Номинальный ток1,1 А
КПД58,3 %
Соотношение моментов тока Мп/Мн1,9
Соотношение момента силы Mmax/Мн2,0
Отношение тока Iп/Iн4,0
Момент инерции0,001 кг∙м2
Диаметр вала14 мм
Вес7,2 кг
Передний/задний подшипник6201 ZZ-C3/6201 ZZ-C3
Уровень шумадо 51 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 0,25 кВт 1000 об/мин возрастает на 5%.

АИР63В6 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР63В6 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР 63В6 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 0,25 кВт 1000 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 63 В6 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 63 – условный габарит
  3. В – обозначение длины сердечника
  4. 6 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР63В6У2 АИР63В6У3 IM1081

Цены

Электродвигатели 0,25 кВт 1000 об/мин типа АИР 63В6 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 0,25 кВт 1000 об/минЦена, грн
МаркировкаПроизводительБез НДСС НДС
АИР 63В6Беларусьот 2270от 2270
Украина22202220
Китай (низкое качество)12931293
Китай (высокое качество)20342034
4А 63В6, 4АМ 63В6«Владимирский ВЭМЗ» с хранения16602000
4АМУ/АД/АДМ/4АБУОт 1000От 1200

В Украине двигатели АИР 63-ого габарита выпускают в Полтаве, Харькове и Ужгороде. Купить их также можно на нашем сайте. Новая Каховка НЕ производит АИР. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 0,25 кВт 1000 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 0,25 кВт 1000Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 63 В6 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 0,25 кВт 860 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР63В6

Электродвигатель 0,25 кВт 1000 оборотов на лапах IM 1081. Чертеж

Размеры валаКрепеж по лапам
L3D4H2B1Н1ВD5L1
3014165631245,880

Электродвигатель АИР63В6 с фланцем IM 2081. Чертеж

Габариты корпусаКрепеж по фланцу
LDHL2D1D2D3
25014018040160130110
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР63В6 0,25 кВт 1000 об

Преимущественно в продажу на украинский рынок попадают электродвигатели АИР 0,25 кВт 1000 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор), которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ63В6, 5АИ63В6, 5АМ63В6, АД63В6, А63В6.

Производитель АИР 63 В6Рейтинг качества*Характеристика двигателей 0,25 кВт 1000 об/мин
Дешевый Китай⭐⭐Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай⭐⭐⭐⭐Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина⭐⭐⭐⭐(⭐)Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь⭐⭐⭐⭐⭐Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 63 В6

фото подключения электродвигателя 0,25 кВт 1000 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 63В6:

  • Звезда – для питания от промышленного напряжения 380 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 220 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 63В6

На базе стандартного АИР63В6 изготавливаются специализированные версии электродвигателей мощностью 0,25 кВт на 1000 оборотов:

модификации двигателей АИР63В6 мощностью 0,25 кВт

  • АИР63В6Е – с электромагнитным тормозом;
  • АИР63В6Е2 – ЭМТ с растормаживающим устройством;
  • АИРС63В6 – с повышенным скольжением;
  • АИР63В6 Т2 – для влажного тропического климата;
  • АИР63В6 ОМ2 – морское исполнение;
  • АИР63В6 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 0,25 кВт 1000 об/мин?

Безопасно и удобно покупайте электродвигатели АИР63В6 0,25 кВт 1000 об/мин производства Украины, Китая, России или Беларуси по ценам без наценок. Любые формы оплаты — по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте только после осмотра. Забирайте двигатели самовывозом с нашего склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Интайм, Деливери. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.

Для покупки двигателя АИР 63 В6 или бесплатной консультации – свяжитесь с менеджером!
