Редукторы В-100 | В-125 | В-160 | В-200 | В-250

Цилиндрический редуктор В – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Используется в качестве приводов передвижения подъемно-транспортных механизмов. Основная сфера применения это опорные и подвесные краны.

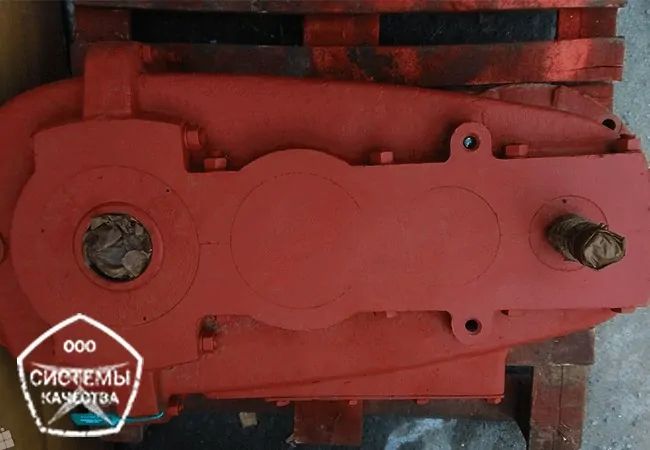

  • Цилиндрический вертикальный редуктор В-160
  • редуктор В-160Ф - трехступенчатый крановый

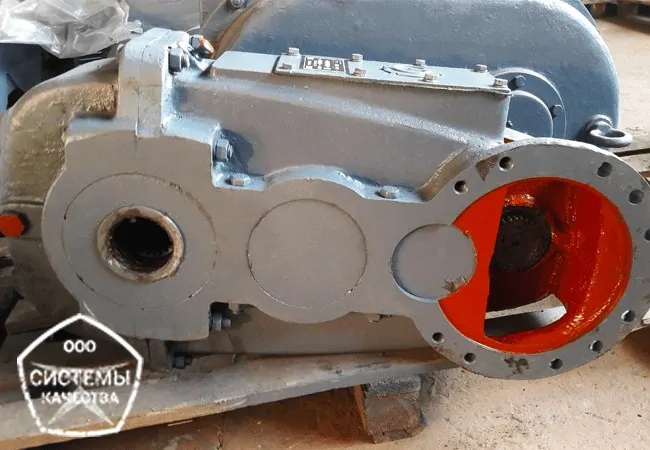

  • редуктор В-160 - для привода передвижения кран-балки

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротные редукторы В-160, В-100, В-125, В-200, В-250 с передаточными числами 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100. Валы — конический и полый, любой вариант сборки.

Технические характеристики

Основные технические характеристики редукторов, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктораНоминальное передаточное числоНоминальный крутящий момент на тихоходном валу, НмЧастота вращения входного вала, мин-1Вес, кгКПД
В-10010;12,5;16;20;25;31,5;40172…563150045;530,94
В-12510;12,5;16;20;25;31,5;40;50344…125073;80
В-160668…2500109;125
В-20010;12,5;16;20;25;31,5;40;50;63;80;1001375…5000186;188
В-2502750…10000288;290

Особенности эксплуатации

Технические характеристики редуктора В определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе — 1500 об/мин;
  • Концентрация пыли до 10 мг/м³;

Габаритные размеры и чертежи

Редукторы В-160, В-125, В-100

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

Размеры и чертеж редуктора В-100 125 160

РедукторawсawтawбHhh1LL1L2L3l1l2BB1B2d
В 100280100802544013547030023510017071170605511
В-125330125803166018054532026312518571,5200806014
В-1604201601003908022069236029516021592230807518

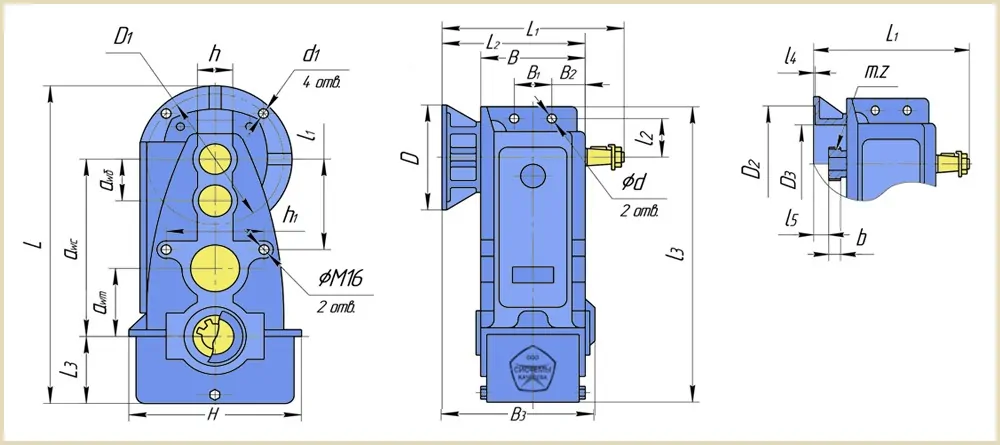

Размеры и чертеж редуктора В-100Ф 125Ф 160Ф

РедукторawcawтawбLL1L2L3l1l2l3l4l5BB1B2B3
В-100Ф280100100520325260100170714705671706055275
В-125Ф33012512559535329012518571,55455672008060306
В-160Ф4201601607484103501602159269251002308075370
DD1D2D3dd1Hhh1bmz
300265230H8280111425440135122,520
300265230H8330141431660180122,520
336300250H8420181839080220122,530

Редукторы В-200, В-250

Размеры и чертеж редуктора В-200 250

РедукторawсawтawбHhLL1L2L3l2BB1B2d
В-200485200125450708254202101901302771006722
В-250610250160552801015480240240137.53221207922

Размеры и чертеж редуктора В-200Ф 250Ф

РедукторawcawтawбLL1L3l1l2l4l5BB1B2
В-200Ф48520012584032719010013048027710066
В-250Ф610250160101537924016313768032012079
DD1D2D3dd1Hhh1bmz
330300250H880221845070200122,530
330300250H8100221855280200122,538

Размеры и чертежи валов

Конический вал

Конический вал наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Диаметр, вынос и прочие размеры указаны на чертеже.
Чертеж конического вала вертикального редуктора
Входной вал редуктораll1dd1bt
В 10060422536513.45
В-12560422536513.45
В-16060422836514.95
В-20080583542618,55
В-25080583850620,05

Полый выходной вал

Полый шлицевой вал используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Полый тихоходный вал изготовлен в соответствии с ГОСТ 6033-80. Диаметр, вынос и прочие размеры указаны на чертеже.

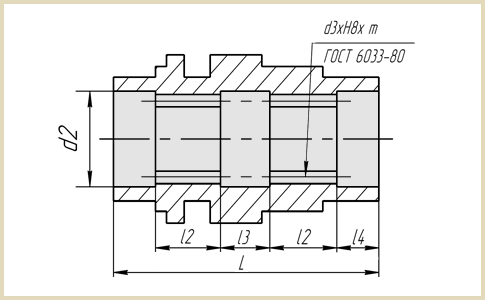

чертеж полого вала вертикального редуктора
Выходной вал редуктораll2l3l4d2d3
В 1001743554254035xH8x2
В-1252043878255045xH8x2
В-1602364278377062xH8x2
В-2002406032447570xH8x2,5
В-2502867060439590xH8x2,5

Варианты сборки

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы с вариантом сборки 17, 37, 26, 36. Соединение с электродвигателем с помощью зубчатых муфт МЗП или МЗ.

Варианты сборки редукторов вертикальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки В-160

Цена

Цена редуктора В-160 по Украине варьируется в зависимости от новизны и качества. Надежный В-160 с заводской подготовкой и рабочей гарантией может достигать по цене 14000 грн. Цена бу – 9000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редукторы В цену Вам подскажут наши специалисты.

Вертикальный редуктор работает с подъемными механизмами и высоким крутящим моментом. Некачественный привод может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редукторы В-100, В-125, В-160, В-200, В-250 с передаточными числами 100; 80; 63; 50; 40; 31,5; 25; 20; 16; 12,5; 10 заказывайте специалистам «Систем Качества»
