Редуктор В-400

Цилиндрический редуктор В 400 – трехступенчатый крановый редуктор, применяется при повторно-кратковременных режимах работы. Предназначен для работы в вертикальном либо наклоном положении в приводах кран-балок и не больших кранов.

  • Цилиндрический вертикальный редуктор В 400

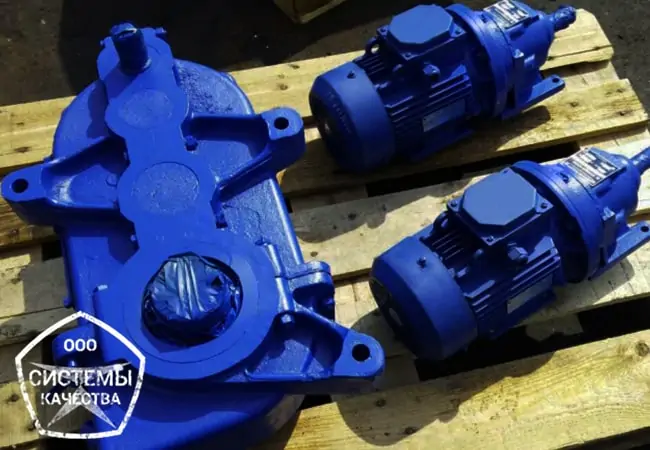

  • редуктор В-400 - трехступенчатый крановый

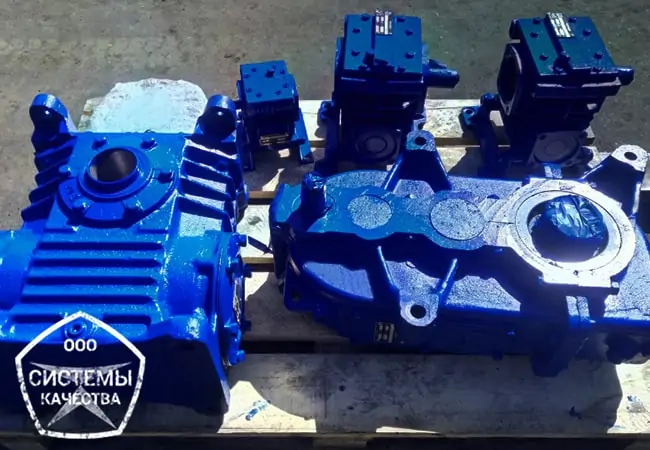

  • редуктор В400 - для привода передвижения кран-балки

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор В-400 с передаточными числами 18; 20; 28; 40; 50. Валы цилиндрические, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора В-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе крановые редукторы каталог.

Типоразмер редуктораНоминальное передаточное числоНоминальный крутящий момент на тихоходном валу, НмДопускаемый крутящий момент на тихоходном валу, НмОбъем масла, лВес, кгКПД
В-40018;20;28;40;50420585…18500,71040,97

Особенности эксплуатации

Технические характеристики редуктора цилиндрического В-400 определяют допустимые режимы эксплуатации:
  • Работа с остановками и переменными нагрузками;
  • Возможно реверсивное включение;
  • Максимальная скорость на входе – 1000 об/мин;
  • Концентрация пыли до 10 мг/м³.

Характеристики зацепления зубчатых передач

В данной таблице указаны все номинальные и фактические передаточные числа с характеристиками зацепления зубчатых передач: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, параметры зацепления зубчатых передач, что необходимо при самостоятельном ремонте или заказе зубчатых колес и вал-шестерней.

Передаточное число1 ступень2 ступень3 ступень
фактическоеноминальноеAwбB1z1z2mAwпB2z3z4mAwтB3z5z6m
17,41890301842314040175341705020485
20,59201644
26,4281456
38,14014461258
52,85011591751

Где, Аwб, Аwп и Аwт – межосевое расстояние, мм

B – ширина колеса, мм

m – модуль зубьев, мм

z – количество зубьев

Режимы работы

В таблице указаны режимы работы редуктора В-400 с подводимой к входному валу мощностью электродвигателя с различной частотой вращения . Данная таблица будет необходима при монтаже и компоновке редуктора с электродвигателем.

Передаточное числоНоминальное1820284050
Частота вращения быстроходного вала об/минРабочий режим, %Мощность подводимая к входному валу, кВт
600ПВ=604,153,952,921,65
ПВ=404,454,13,152,151,75
ПВ=255,954,154,053,252,65
ПВ=1515,513,710,757,66
750ПВ=604,454,253,52,31,95
ПВ=404,754,63,72,52,10
ПВ=256,155,954,83,42,85
ПВ=1518,515,712,58,57,2
1000ПВ=605,64,954,152,752,55
ПВ=406,255,554,63,12,7
ПВ=257,5763,953,5
ПВ=152118,116,511,59,15

Марка подшипников

Перечислены марки подшипников в комплектации устанавливаемые на быстроходный, тихоходный, промежуточный валы. Данная таблица будет необходима при замене вышедших из строя подшипников.

Выходной валКоличество1 промежуточный валКоличество2 промежуточный валКоличествоВходной валКоличество
62182620726209262072

Размеры и чертежи редуктора В-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора В-400.

Размеры и чертеж редуктора В-400

Размеры и чертеж цилиндрических валов В400

Цилиндрический входной и выходной вал редуктора В400 зачастую используется при присоединении к исполнительному механизму с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже

Чертеж цилиндрического вала редуктора
Валldbt
Входной53341037
Выходной50852590

Варианты сборки редуктора В-400

Варианты сборки редуктора В-400 – это схема компоновки и расположения основных элементов редуктора.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки В-400

Цена

Цена редуктора В-400 по Украине варьируется в зависимости от новизны и качества. Надежный В-400 с заводской подготовкой и рабочей гарантией может достигать по цене 16000 грн. Цена бу – 8000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор В-400 цену Вам подскажут наши специалисты.

Редуктор В400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный В-400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор В-400 с передаточными числами 50; 40; 28; 20; 18 заказывайте специалистам «Систем Качества»
