Редуктор ГПШ

Редуктор ГПШ (Р) – крановый двухступенчатый с полым шлицевым валом

Каталог

Редуктор ГПШ — цилиндрический крановый с полым шлицевым тихоходным валом. Используется в подъемных механизмах и приводах крановых тележек. Крутящий момент от 349–35096 Нм. Старая маркировка – Р-400 и Р-500.

Технические характеристики

В этом разделе вы сможете найти справочную информацию и технические характеристики редуктора ГПШ: характеристики зацепления зубчатых передач, режимы работы, подводимая мощность к входному валу при различных передаточных числах. Эта информация будет необходима при ремонте, эксплуатации, изготовлении или заказе новых запчастей. Для просмотра характеристик других моделей, переходите по ссылке каталог цилиндрических редукторов.

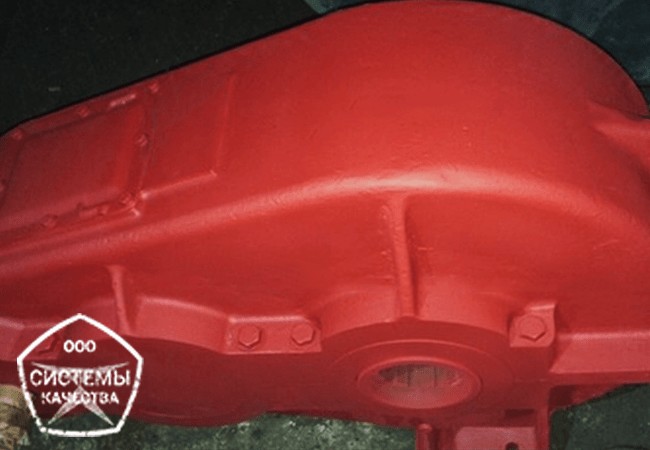

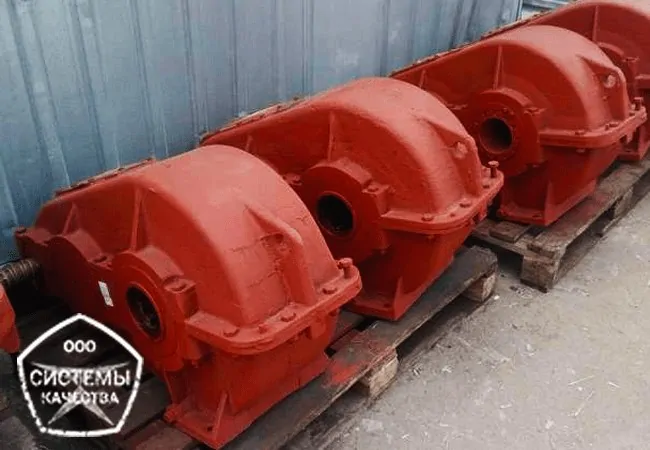

  • Редуктор ГПШ - цилиндрический крановый с полым шлицевым валом

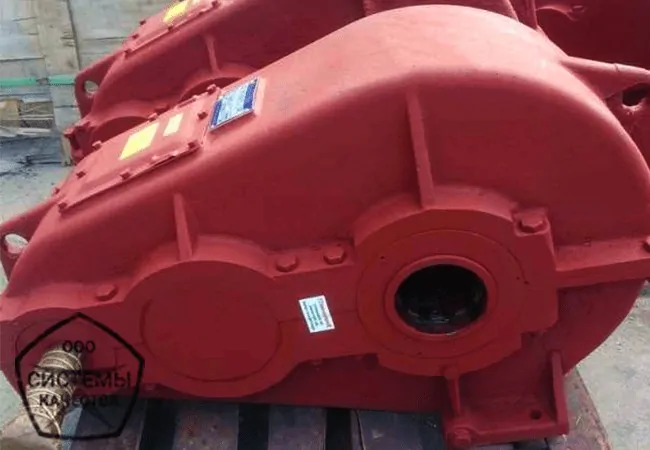

  • Крановый двухступенчатый редуктор ГПШ

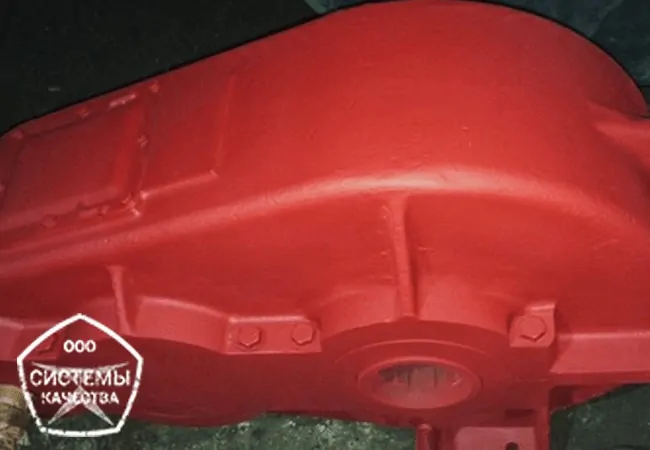

  • Редуктор ГПШ - специальный крановый с цилиндрической передачей

Характеристики зацепления зубчатых передач

Перечислены все номинальные и фактические передаточные числа с характеристиками зацепления зубчатых передач: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, параметры зацепления зубчатых передач, что будет полезно при ремонте или заказе запчастей.

Типоразмер Передаточное число 1 ступень 2 ступень
фактическое номинальное Awб B1 z1 z2 m Awт B2 z3 z4 m
ГПШ-500 8,23 8 200 80 35 64 4 300 120 18 81 6
10,35 10 30 69
12,64 12,5 26 73
15,75 16 22 77
20,49 20 20 79 16 83
23,34 25 18 81
31,5 31,5 14 85
40,17 40 13 86 14 85
48,57 50 11 88

Где, Аwб и Аwт – межосевое расстояние, мм

B1 и B2 – ширина колеса, мм

m – модуль зубьев, мм

z – количество зубьев

угол наклона зубьев ß=8°6’34”

Режимы работы

Указаны режимы работы редуктора ГПШ-400 с подводимой к входному валу мощностью электродвигателя с различной частотой вращения . Данная таблица будет необходима при компоновке редуктора с электродвигателем.

Типоразмер Передаточное число Номинальное 50 40 31,5 25 20 16 12,5 10 8
ГПШ-400 Частота вращения быстроходного вала об/мин Рабочий режим, % Мощность подводимая к входному валу, кВт
1500 ПВ=100 3,7 4,5 6,2 8,5 9,7 12,7 16,1 18,7 22,8
ПВ=40 5,9 7,3 8 11 12,5 13,9 15,8 17,4 19,2
ПВ=25 7 8,6 9,4 13 14,7 16,4 18,6 20,5 22,5
ПВ=15 8 9,8 10,7 15 16,3 18,8 21,5 23,5 25
Особо легкий 26,5 30,5 33,5 40 42,5 45 49,5 53,5 59
1250 ПВ=100 3,1 3,7 5,2 7 8 10,5 14 17 21,5
ПВ=40 5,4 6,8 7,4 10 11,5 13 14,6 16,8 18,2
ПВ=25 6,4 8 8,7 11,8 13,5 15,2 17,2 19,8 21,5
ПВ=15 7,4 9,2 10 13,6 15,5 17,4 19,8 23 24,5
Особо легкий 22,5 26 29 35 37,5 40 44,5 48 52
1000 ПВ=100 2,5 3 4,1 5,5 6,4 8,5 11,1 13,5 17
ПВ=40 4,3 5,9 6,7 9 9,5 11,4 13,8 15,6 16,3
ПВ=25 5 7 7,9 10,6 11,7 13,4 16,2 18,3 19,7
ПВ=15 5,8 8 9,1 12,2 13,5 15,4 18,6 21 22,5
Особо легкий 18 21 24,5 30 32 34,5 38,5 42 45,5
750 ПВ=100 1,9 2,2 3,1 4,2 4,8 6,7 8,4 10,2 12,8
ПВ=40 3,8 4,9 5,6 7,7 8,9 9,8 11,6 13,3 15,5
ПВ=25 4,5 5,7 6,6 9 10,4 11,5 13,6 15,6 18,3
ПВ=15 5,2 6,6 7,6 10,4 12 13,2 15,6 18 21
Особо легкий 13,7 16 19,4 23,5 26,5 27,5 31,5 34,5 38,5
600 ПВ=100 1,5 1,9 2,5 3,4 3,9 5,3 6,7 8,2 10,2
ПВ=40 3,3 4,3 4,7 6,9 7,9 8,8 10,5 12 14
ПВ=25 3,9 5 5,5 8 9,3 10,4 12,4 14 16,7
ПВ=15 4,5 5,8 6,3 10 10,1 12 14,2 16,2 19
Особо легкий 11 13 15,7 19,7 21,5 23 26 29,5 32,5

За долгие годы производства редуктор ГПШ неоднократно модернизировался различными заводами Советского пространства. В связи с этим, зубчатые колеса, валы и шестерни могут отличаться между собой и быть не взаимозаменяемыми. Характеристики зубчатых передач ГПШ и ГПШ-М могут разнится, по модулю и количеству зубьев при идентичных передаточных числах. При заказе запчастей без чертежей будьте осторожны, так как эта деталь может вам не подойти.

Редуктор ГПШ-400 с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
