Редуктор ГПШ-400

Цилиндрический редуктор ГПШ 400 – крановый двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов. Главной конструктивной особенностью является применение полого шлицевого тихоходного вала.

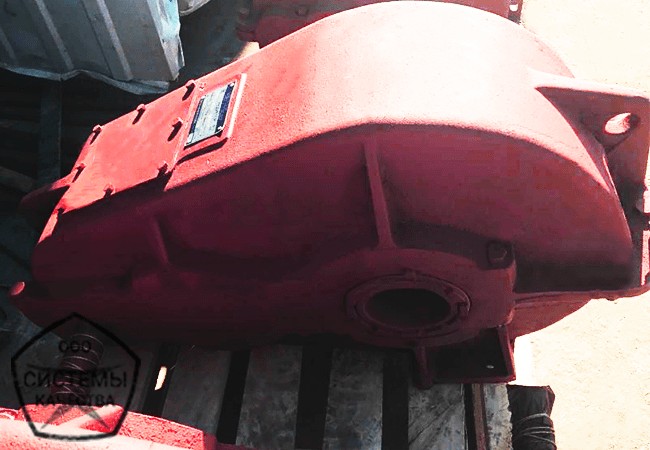

  • Цилиндрический редуктор ГПШ-400
  • редуктор ГПШ-400 - двухступенчатый с полым валом
  • редуктор ГПШ-400 - двухступенчатый крановый

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ГПШ-400 с передаточными числами 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50. Вал – конический и полый, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ГПШ-400, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораЧастота вращения входного вал, об/минНоминальное передаточное числоМаксимальная подводимая мощность к входному валу, кВтНоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ГПШ-40010008;10;12,5;16;20;25;31,5;40;5016,318002670,87
150019,2

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ГПШ-400 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

Размеры и чертеж редуктора ГПШ-400

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ГПШ-400.

Размеры и чертеж редуктора ГПШ

АБАТА1А2А3HH1LL1ВВ1М
15025056693270480240826270355310133

Размеры и чертеж валов ГПШ

Конический вал

Чертеж быстроходного вала редуктора ГПШ

Конический вал редуктора ГПШ400 наиболее практичен, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами. Используется для компоновки редуктора с электродвигателем. Диаметр, вынос и прочие размеры указаны на чертеже.

Полый шлицевой вал

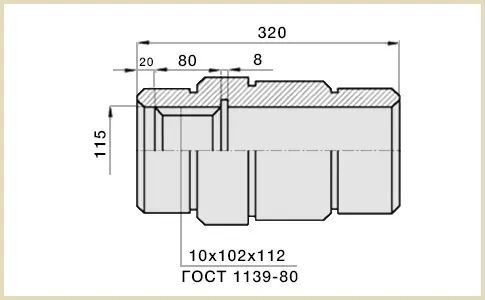

Чертеж тихоходного вала редуктора ГПШ
Полый шлицевой вал редуктора ГПШ-400 используется для присоединения к исполнительному механизму. Данный тип вала позволяет уменьшить габаритные размеры конструкции и облегчить компоновку редуктора. Полый тихоходный вал изготовлен в соответствии с ГОСТ 1139-80. В данном стандарте можно подробней ознакомится с размерами и допусками шлицевых прямобочных соединений. Диаметр, вынос и прочие размеры указаны на чертеже.

Варианты сборки редуктора ГПШ-400

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ГПШ 400 с вариантом сборки 1, 2, 3, 4.

Варианты сборки редуктора ГПШ

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

расшифровка маркировки ГПШ-400

Все варианты сборки ГПШ400 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ГПШ 400 приходится 36 моделей с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число1234
8ГПШ-400-8-1ГПШ-400-8-2ГПШ-400-8-3ГПШ-400-8-4
10ГПШ-400-10-1ГПШ-400-10-2ГПШ-400-10-3ГПШ-400-10-4
12,5ГПШ-400-12,5-1ГПШ-400-12,5-2ГПШ-400-12,5-3ГПШ-400-12,5-4
16ГПШ-400-16-1ГПШ-400-16-2ГПШ-400-16-3ГПШ-400-16-4
20ГПШ-400-20-1ГПШ-400-20-2ГПШ-400-20-3ГПШ-400-20-4
25ГПШ-400-25-1ГПШ-400-25-2ГПШ-400-25-3ГПШ-400-25-4
31,5ГПШ-400-31,5-1ГПШ-400-31,5-2ГПШ-400-31,5-3ГПШ-400-31,5-4
40ГПШ-400-40-1ГПШ-400-40-2ГПШ-400-40-3ГПШ-400-40-4
50ГПШ-400-50-1ГПШ-400-50-2ГПШ-400-50-3ГПШ-400-50-4

Цена

Цена редуктора ГПШ-400 по Украине варьируется в зависимости от новизны и качества. Надежный ГПШ-400 с заводской подготовкой и рабочей гарантией может достигать по цене 30000 грн. Цена бу – 15000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ГПШ-400 цену Вам подскажут наши специалисты.

Редуктор ГПШ-400 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ГПШ-400 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ГПШ-400 с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»

Редуктор ГПШ-400 обновлено: Октябрь 28, 2019 автором: АИР Украины
