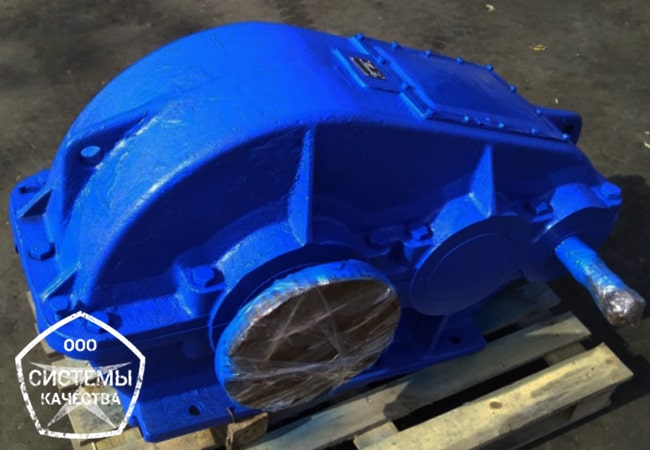

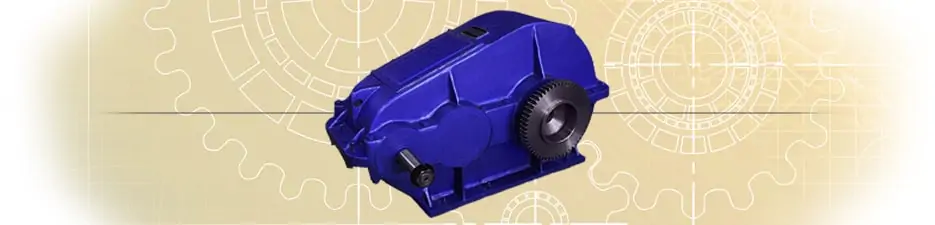

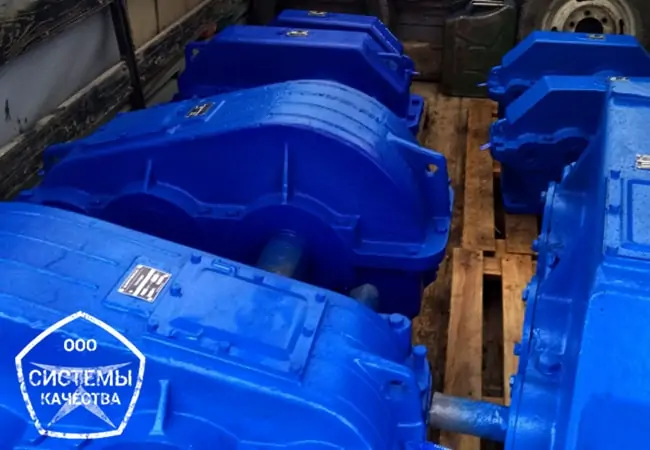

Редуктор РК — цилиндрический крановый горизонтальный. Предназначен для работы в приводе козловых и мостовых кранов. Рабочий диапазон крутящих моментов от 6651 до 15605 Нм, при передаточных числах 8–50.
Технические характеристики
В этом разделе вы сможете найти справочную информацию и технические характеристики: сборочный чертеж, характеристики зацепления зубчатых, маркировки устанавливаемых подшипников, объем заливаемого масла. Эта информация будет необходима при ремонте, эксплуатации, изготовлении или заказе новых запчастей к промышленному редуктору РК. Для просмотра характеристик других моделей, переходите по ссылке каталог цилиндрических редукторов.
Сборочный чертеж
На сборочном чертеже изображены все составляющие кранового редуктора РК: шестерни, вал-шестерни, корпус, подшипники, крышки, зубчатые колеса, валы, уплотнители и шайбы, а также их правильное расположение в корпусе.
№ | Наименование | № | Наименование | № | Наименование |
1 | Глухая крышка | 12 | Глухая крышка | 23 | Болт |
2 | Подшипник | 13 | Шпонка | 24 | Зубчатое колесо |
3 | Распорная втулка | 14 | Вал-шестерня | 25 | Масломерная игла |
4 | Гайка | 15 | Маслоотражатель | 26 | Спускная пробка |
5 | Стопорная шайба | 16 | Гайка | 27 | Уплотнительная прокладка |
6 | Проходная крышка | 17 | Шайба | 28 | Корпус |
7 | Подшипник | 18 | Смотровая крышка | 29 | Подшипник |
8 | Вал-шестерня | 19 | Болт | 30 | Проходная крышка |
9 | Шпонка | 20 | Прокладка | 31 | Шпонка |
10 | Зубчатое колесо | 21 | Болт | 32 | Зубчатый вал |
11 | Маслоотражатель | 22 | Крышка |
Характеристики зацепления зубчатых передач
Указаны все номинальные и фактические передаточные числа с параметрами зацепления зубчатых передач: количество зубьев, ширина колес, модуль, межосевое расстояние. С помощью таблицы можно определить типоразмер, передаточное число, параметры зацепления зубчатых передач редуктора РК, что будет полезно при самостоятельном ремонте или заказе запчастей.
Типоразмер | Передаточное число | 1 ступень | 2 ступень | |||||||||
фактическое | номинальное | Awб | B1 | z1 | z2 | m | Awт | B2 | z3 | z4 | m | |
РК-450 | 8,23 | 8 | 300 | 120 | 35 | 64 | 6 | 450 | 180 | 18 | 81 | 9 |
10,35 | 10 | 30 | 69 | |||||||||
12,64 | 12,5 | 26 | 73 | |||||||||
15,75 | 16 | 22 | 77 | |||||||||
20,49 | 20 | 20 | 79 | 16 | 83 | |||||||
23,34 | 25 | 18 | 81 | |||||||||
31,5 | 31,5 | 14 | 85 | |||||||||
40,17 | 40 | 13 | 86 | 14 | 85 | |||||||
48,57 | 50 | 11 | 88 | |||||||||
РК-500 | 8,23 | 8 | 350 | 140 | 35 | 64 | 7 | 500 | 200 | 18 | 81 | 10 |
10,35 | 10 | 30 | 69 | |||||||||
12,64 | 12,5 | 26 | 73 | |||||||||
15,75 | 16 | 22 | 77 | |||||||||
20,49 | 20 | 20 | 79 | 16 | 83 | |||||||
23,34 | 25 | 18 | 81 | |||||||||
31,5 | 31,5 | 14 | 85 | |||||||||
40,17 | 40 | 13 | 86 | 14 | 85 | |||||||
48,57 | 50 | 11 | 88 | |||||||||
РК-600 | 8,23 | 8 | 400 | 160 | 35 | 64 | 8 | 600 | 240 | 18 | 81 | 12 |
10,35 | 10 | 30 | 69 | |||||||||
12,64 | 12,5 | 26 | 73 | |||||||||
15,75 | 16 | 22 | 77 | |||||||||
20,49 | 20 | 20 | 79 | 16 | 83 | |||||||
23,34 | 25 | 18 | 81 | |||||||||
31,5 | 31,5 | 14 | 85 | |||||||||
40,17 | 40 | 13 | 86 | 14 | 85 | |||||||
48,57 | 50 | 11 | 88 |
Где, Аwб и Аwт – межосевое расстояние, мм
B1 и B2 – ширина колеса, мм
m – модуль зубьев, мм
z – количество зубьев
угол наклона зубьев ß=8 06’34”
За долгие годы производства редуктор РК неоднократно модернизировался различными заводами Советского пространства. В связи с этим, детали детали передач могут отличаться между собой и быть не взаимозаменяемыми. При заказе деталей без чертежей будьте осторожны, так как эта деталей может попросту вам не подойти.
Редуктор РК с передаточными числами 50; 40; 31,5; 25; 20; 16; 12,5; 10; 8 заказывайте специалистам «Систем Качества»
