Фланец плоский Ду-65

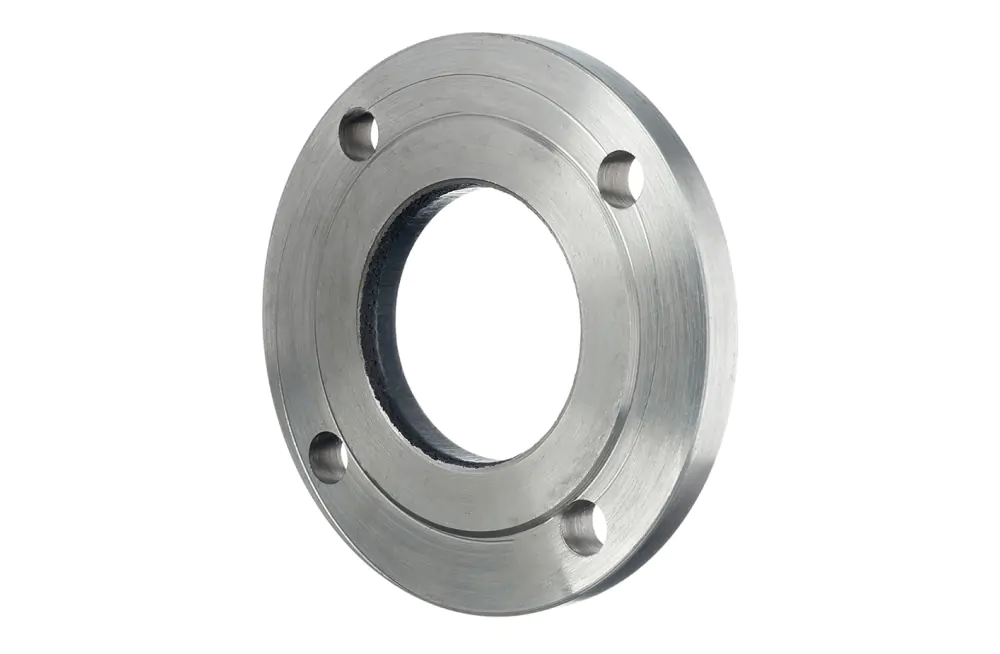

Фланцы плоские Ду-65 стальные приварные ГОСТ-12820

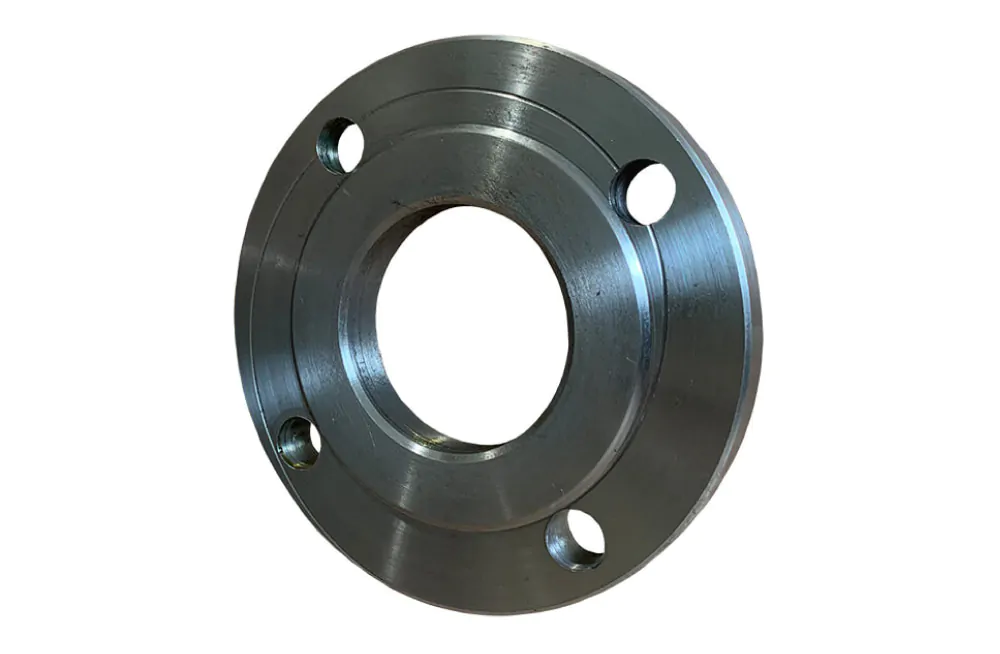

  • Фланец плоский Ду-65 стальной исполнение 01
  • Плоские фланцы Dn-65 гост 33259 из стали СТ 20
  • фланцы плоские Ду65 с выступом оцинкованные

Фланец плоский Ду-65 –  стальной приварной с диаметром прохода 65 мм для присоединения фланцевой арматуры к трубопроводу. Изготавливаются из сталей СТ20, 09Г2С, ВС3сп, нержавеющей 12Х18Н10Т под номинальное давление Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25 кгс/см2. Присоединительные размеры и диаметры соответствуют ГОСТ 33259 и ГОСТ 12820. Применяются как ответные фланцы задвижек, клапанов, затворов, шаровых кранов, вентилей.

Цена

от 390 грн

Размеры плоских фланцев Ду-65

Чертеж плоского приварного фланца

В таблице указаны присоединительные размеры и технические характеристики плоских фланцев Ду-65: давление Ру, наружный диаметр, межосевое расстояние крепежных отверстий, диаметр поверхности зеркала, внутренний диаметр прохода, толщина, диаметр крепежных отверстий под шпильки и болты.

Диаметр и давление Размеры плоских фланцев Ду-65, мм n, шт. Вес, кг
D D1 dв b d
Фланец плоский Ду-65 Ру-6 160 130 78 13 14 4 1,63
Фланец плоский Ду-65 Ру-10 180 145 78 17 18 4 2,8
Фланец плоский Ду-65 Ру-16 21 3,42
Фланец плоский Ду-65 Ру-25 21 8 3,2

Исполнение стальных плоских фланцев Ду-65

Плоские стальные фланцы Ду 65 мм отличаются по конструкции – круглые или квадратные, исполнению по типу уплотнительных поверхностей:Конструкция плоского стального фланца Ду-65

  • Исполнение 1 – с соединительным выступом;
  • Исполнение 2 – с выступом;
  • Исполнение 3 – с впадиной;
  • Исполнение 4 – с шипом;
  • Исполнение 5 – с пазом;
  • Исполнение 6 – с вырезом под линзовую прокладку;
  • Исполнение 7 – с вырезом под овальную прокладку;
  • Исполнение 8 – с шипом под фторопласт;
  • Исполнение 9 – с пазом под фторопласт.

Купить плоский приварной фланец Ду-65

У Систем Качества можно купить фланцы Ду-65 плоские стальные приварные для задвижек, кранов, вентилей, обратных клапанов, баттерфляй, затворов, воздуховодов, водопроводов. Наши специалисты помогут подобрать приварной плоский фланец Dn-65 под фигуру запорной арматуры, тип рабочей среды (газ, вода, пар, нефть, агрессивные среды), температуру — консультация бесплатна. Для покупки стальных фланцев плоских Ду-65 ответных, оцинкованных, чугунных, алюминиевых, нержавеющих под номинальное давление Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25 — свяжитесь с менеджером по телефону или отправьте заявку на почту.

Цены в Украине

Цена плоских фланцев Ду-65 зависит от марки стали и давления. В таблице указаны розничная стоимость на 03.11.2021.

Фланец плоский стальной приварной Ду-65 Цена, грн с НДС
Ру-10 235
Ру-16 430

Все поставляемые плоские фланцы соответствуют ГОСТ 33259 2015. Для опта действует система скидок 5-15% от прайса.
