Фланец воротниковый Ду-65

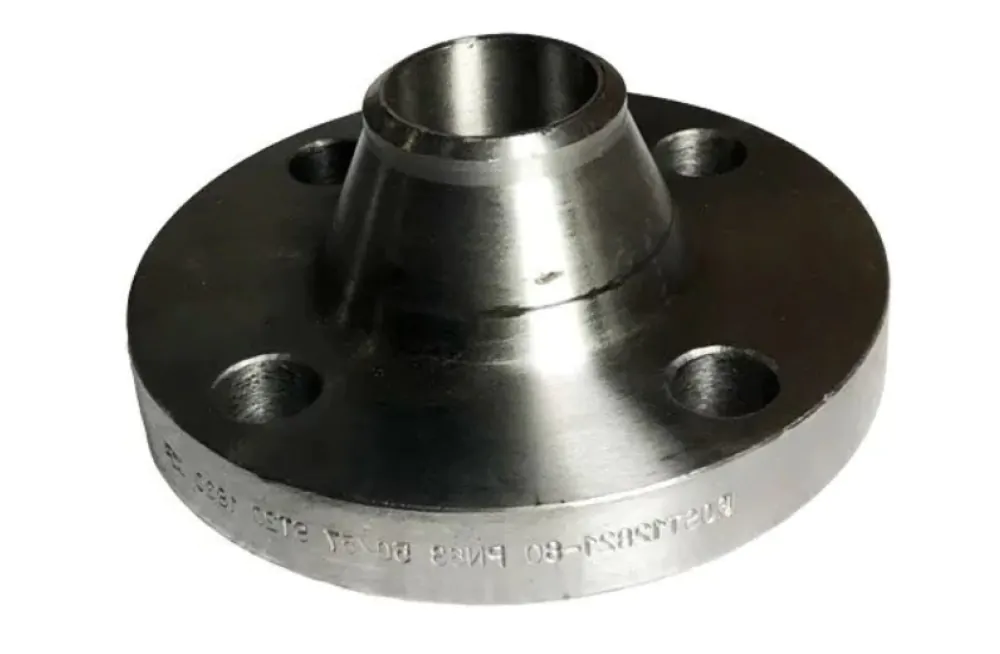

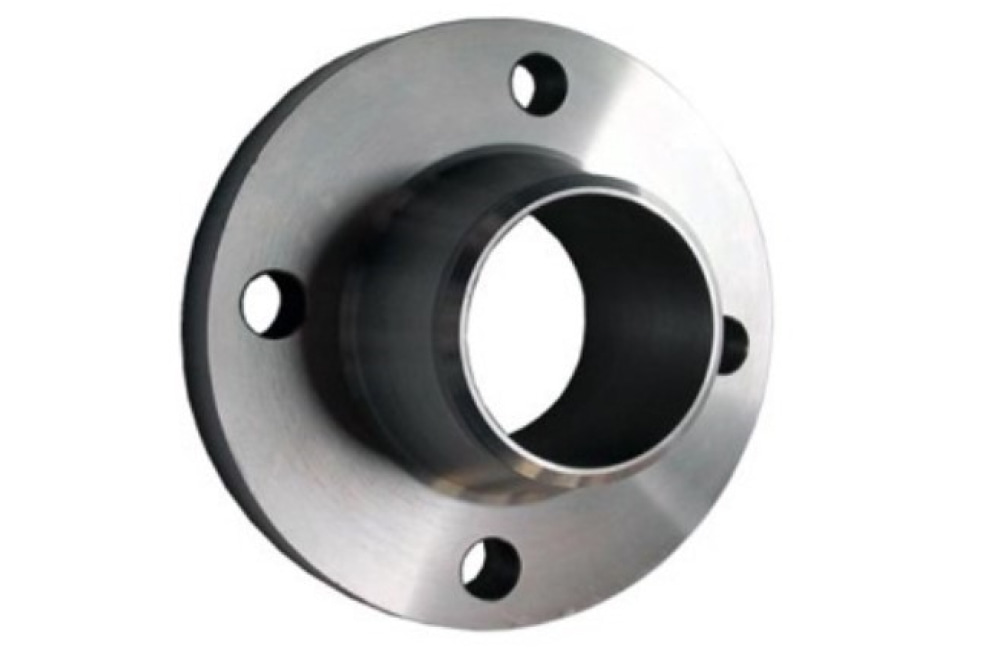

Фланцы воротниковые Ду-65 стальные приварные ГОСТ-12821
  • Фланец воротниковый Ду 65 мм стальной давление Ру-25
  • Воротниковый фланец Dn-65 гост 33259
  • Нержавеющий воротниковый фланец Ду65 гост 12821

Воротниковый фланец Ду-65 – ответная деталь трубопроводной арматуры, имеет вид диска с отверстиями для болтов (или шпилек) и аксиально симметричный выступ в форме юбки. Диаметр прохода 65 мм предназначен для присоединения фланцевой арматуры к трубопроводу под приварку встык. Изготавливаются из сталей Зсп, 20, 25, 09Г2С, 10Г2, 15Х5М или пищевой нержавейки (08)12Х18Н10Т под номинальное давление Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 кгс/см2. Присоединительные размеры, виды исполнения, диаметры, соответствуют ГОСТ 12821-80. Применяются как ответные фланцы задвижек, клапанов, затворов, шаровых кранов, вентилей, валов, сосудов, приборов. Деталь обеспечивает герметичное соединение трубопроводов и способно выдерживать высокое давление в системах.

Цена

от 70 грн

Размеры и чертеж воротниковых фланцев Ду-65

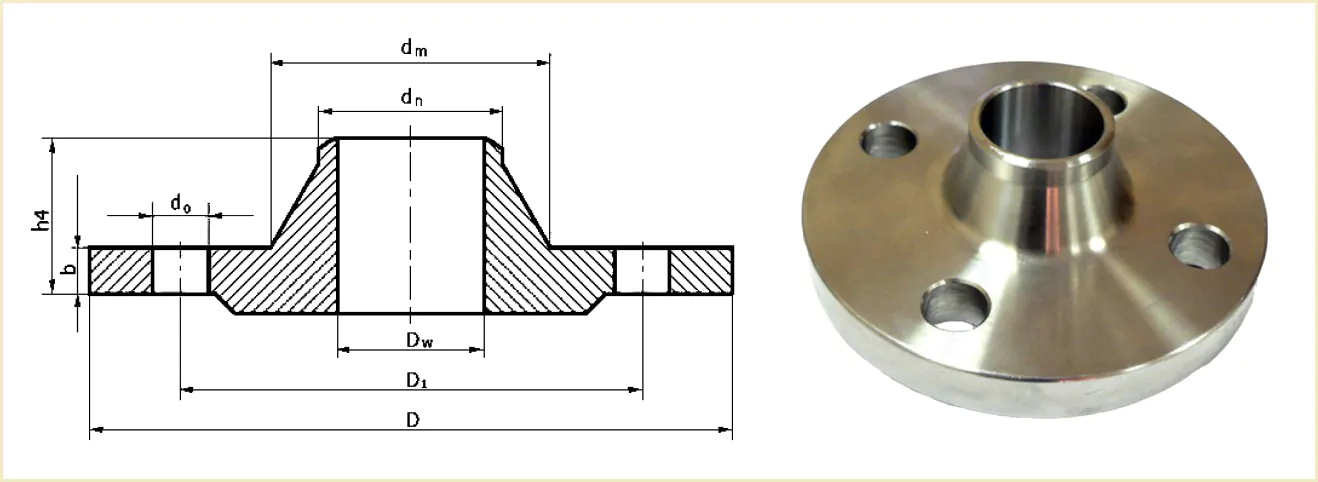

Чертеж воротникового приварного фланца Ду-65

В таблице указаны присоединительные размеры и технические характеристики воротниковых фланцев Ду-65: давление Ру, наружный диаметр, межосевое расстояние крепежных отверстий, диаметр поверхности зеркала, внутренний диаметр прохода, высота зеркала, толщина, диаметр крепежных отверстий под шпильки и болты.

Диаметр и давление Размеры воротниковых фланцев Ду-65, мм n, шт. Вес, кг
D D1 d0 Dm Dn D1в b h
Фланец воротниковый Ду-65 Ру-10 180 145 18 94 77 66 15 45 4 3,17
Фланец воротниковый Ду-65 Ру-16 47 3,19
Фланец воротниковый Ду-65 Ру-25 96 19 50 8 3,71
Фланец воротниковый Ду-65 Ру-40 3,71
Фланец воротниковый Ду-65 Ру-63 200 160 22 106 64 25 72 6,29

Исполнения приварных воротниковых фланцев ДУ-65 по ГОСТ 33259-2015, 12821-80

ГОСТ 12821-80, ГОСТ 33259-2015, ISO 7005-1:2011 регламентируют номинальное давление, форму, размеры, тип и исполнение уплотнительной поверхности. Для других параметров и условий применения действуют ГОСТЫ 1536, 4433, 9399, 25660, 28759.1, 28759.5. Европейская маркировка – DIN 2634, 2635, методы контроля производства отвечают ГОСТ 1577, 8479, 19281.

Существуют модификации воротниковых фланцев Ду-65 под рабочее давление и специфику эксплуатации:

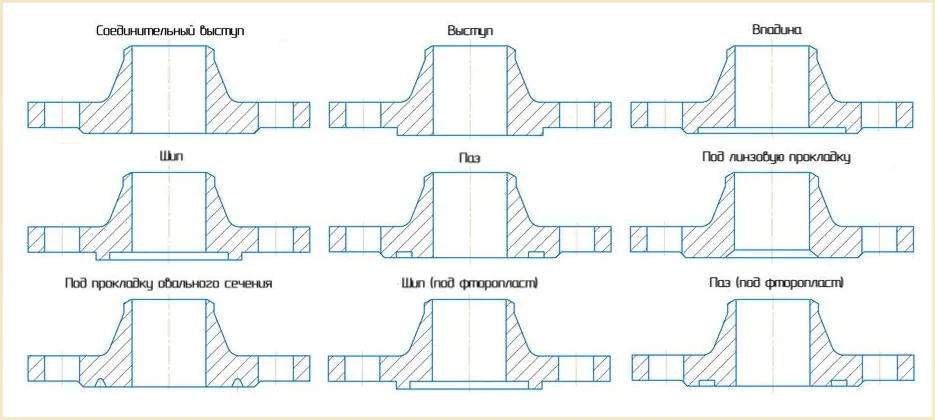

Исполнения воротниковых фланцев Ду-65

  1. Соединительный выступ
  2. Выступ
  3. Впадина
  4. Шип
  5. Паз
  6. Углубление под линзовое уплотнение
  7. Под уплотнительную прокладку овального сечения
  8. С шипом под фторопластовую прокладку
  9. С пазом под фторопластовую прокладку

Воротниковые фланцы ДУ 65 применяют в соединениях, уплотненных прокладками: эластичными по ГОСТ 15180; металлическими (в том числе зубчатыми); спирально-навитыми; графитовыми, метало-графитовыми на основе терморасширенного графита; волновыми прокладками.

Купить фланец стальной воротниковый Ду-65

У Систем Качества можно купить фланцы Ду-65 воротниковые стальные приварные, оптом и в розницу, для задвижек (клиновые, шиберные, параллельные), кранов, вентилей, обратных клапанов, баттерфляй, затворов, воздуховодов, водопроводов. Фланцы нержавеющие воротниковые ДУ65 – под изготовление. Подберем приварной воротниковый фланец Dn-65 под геометрию запорной арматуры, тип рабочей среды (газ, вода, пар, нефть, агрессивные среды), температуру. Для покупки стальных фланцев воротниковых Ду-65 ответных, оцинкованных, чугунных, алюминиевых, нержавеющих под номинальное давление Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100 — свяжитесь с менеджером по телефону или отправьте заявку на почту.

Цена фланца воротникового ДУ 65 мм в Украине

Цена воротниковых фланцев Ду-65 зависит от марки стали и давления. В таблице указаны розничная стоимость на 01.02.2022

Фланец воротниковый стальной приварной Ду-65 Цена, грн с НДС
Ру-16 343
Ру-25 573

Все поставляемые воротниковые фланцы ДУ 65 мм соответствуют ГОСТ 12821-80. Для опта действует система скидок 5-15% от прайса.
