Клапан 19ч16бр ДУ-600

Клапан обратный 19ч16бр Ду-600 Ру-10 поворотный дисковый фото
  • Клапан обратный 19ч16р Ду600 Ру-10 Мпа фланцевый
  • Клапан поворотный 19ч16бр Ду600 чугунный фланцевый
  • Клапан 19ч16бр с КОФ производитель НЗТА по ГОСТ 12815-80
Клапан 19ч16бр Ду-600 Ру-10 – это фланцевый обратный клапан поворотного типа с условным диаметром прохода 600 мм. Применяется в трубопроводах при транспортировке воды, пара с температурой не более 225 °С. Корпус изготовлен из серого чугуна, рабочее давление – 10 кгс/см2. Модификация с резиновым уплотнением затвора – клапан 19ч16р Ду-600.

Цена

от 92800 грн

Технические характеристики фланцевых клапанов 19ч16бр Ду-600 Ру-10

В таблице указаны основные технические характеристики фланцевого поворотного обратного клапана 19ч16бр Ду-600: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, рабочее давление.

Клапан обратный Условный диаметр прохода, мм Рабочее давление, Бар Рабочая среда Тип Материал Рабочая температура, °С Крепление
Корпуса Уплотнительных колец
19ч16бр Ду-600 600 Ру-10 Вода, пар Поворотный Серый чугун Бронза/Латунь до 225 Фланцевое

Присоединительные размеры и диаметры

Габаритно-присоединительные размеры обратного фланцевого клапана 19ч16бр Ду-600 Ру-10 могут отличаться в зависимости от завода производителя – Никопольский завод трубопроводной арматуры НЗТА или китайские и европейские аналоги. Для облегчения монтажа фланцевого чугунного поворотного клапана 19ч16бр согласовывайте строительную длину с менеджером.

Габаритные и присоединительные размеры клапана 19ч16бр Ду600 чертеж

Клапан 19ч16бр Габаритные и присоединительные размеры, мм Масса, кг
D D1 D2 L H b n-d
19ч16бр Ду-600 840 770 720 1300 680 48 20-37 780.0

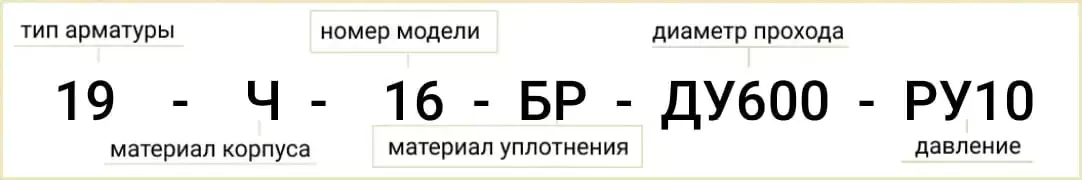

Обозначение и расшифровка маркировки 19ч16бр ДУ-600 РУ-10

  1. 19 – клапан обратный поворотный;
  2. Ч – серый чугун;
  3. 16 – номер модели;
  4. Бр – латунное уплотнение;
  5. Ду – условный диаметр прохода;
  6. Ру – рабочее давление.

Маркировка чугунного клапана 19ч16бр содержит такие параметры и характеристики:

Расшифровка обозначения маркировки клапана 19ч16бр Ду600

Купить поворотный обратный клапан 19ч16бр

У Систем Качества можете купить клапаны 19ч16бр Ду-600 Ру-10 и 19ч16р Ду-600 обратные поворотные фланцевые чугунные для воды, пара. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: обратный клапан 19ч16бр Ду-600 с КОФ, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Цена поворотного клапана 19ч16бр Ду600 Pn10 начинается от 92800 грн с НДС. На стоимость влияет производитель (Украина, Китай, Польша, Турция, Словакия, отечественные с хранения), техническое состояние, год производства (новый, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для уточнения актуальной стоимости 19ч21бр Ду600 – обратитесь к менеджеру или отправьте запрос на почту.
