Задвижка 30ч939р Ду50

Чугунная задвижка 30ч939р Ду50 с обрезиненным клином фото
  • Фланцевая задвижка 30ч939р Ду50 Ру16 с электроприводом ГЗ
  • Задвижка 30ч939р ду-50 мм давление РУ-16 с резиновым клином под электропривод
  • Электроприводная задвижка 30ч939р под диаметр трубы 50 мм
Задвижка 30ч939р Ду50 – чугунная задвижка с обрезиненным клином с электроприводом. Условный диаметр прохода 50 мм, номинальное давление РУ – 16 Бар. Класс герметичности затвора “А” по ГОСТ 9544-93, крепление фланцевое, с резиновым клином. Эксплуатируется в водопроводах и отопительных системах для запирания воды и пара с предельной температурой 150 °С. Строительная длина — 150 мм, вес — 5-10 кг в зависимости от завода производителя.

Цена

от 3140 грн

Технические характеристики

В таблице указаны основные технические характеристики фланцевой задвижки 30ч939р Ду50 Ру16 с электроприводом с обрезиненным клином: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление, вес (масса).

Задвижка Давление РУ, МПа Рабочая среда Тип Материал Рабочая температура, °С Крепление Вес, кг
Корпуса Запорный элемент
30ч939р Ду50 1,6 Вода, пар С обрезиненным клином Высокопрочный чугун ВЧ50 Резиновый клин EPDM до 150 Фланцевое 10

Габаритные и присоединительные размеры

Закрытие и открытие чугунной задвижки 30ч939р 50 мм выполняется электроприводом. Принцип работы состоит в поступательном перемещении шпинделя при включении привода. Клин упирается в опорную стенку раздвигая диски. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным поверхностям корпуса обеспечивая закрытие прохода. На чертеже изображено устройство, где

Чертеж задвижки 30ч939р Ду50 с размерами из паспорта

№ Деталь 30ч939р ду 50 Материал
1 Корпус ВЧ50
2 Крышка
3 Шпиндель Нержавеющая сталь
4 Гайка шпинделя Бронза
5 Уплотнение Резина
6 Втулка Сталь 45
7 Клин Обрезиненный чугун
8 Дистанционная шайба Фторопласт
В таблице указаны размеры задвижки 30ч939р под электропривод: строительная длина, диаметр прохода и монтажных фланцев, высота, крутящий момент и количество оборотов невыдвижного шпинделя, тип электропривода, масса. Переход к каталогу задвижек Ду50.

Задвижки с электроприводом Габаритные и присоединительные размеры, мм Вес, кг Крутящий момент, Нм Кол-во оборотов шпинделя Тип привода
Dy L D D1 D2 Н d n
30ч939р ДУ50 50 150 165 125 102 205 18 4 10 50 7 А

Обозначение и расшифровка маркировки

На корпусе клиновой задвижки с резиновым клином, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка чугунной задвижки 30ч939р Ду50 с обрезиненным клином содержит такие параметры и характеристики:

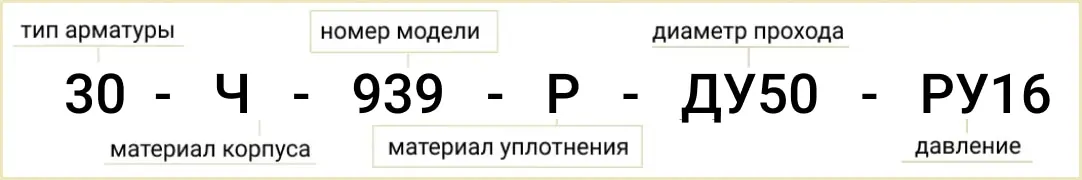

Расшифровка обозначения маркировки 30ч39р Ду50 РУ16

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

Купить задвижку 30ч939р Ду50 Ру16 с обрезиненным клином

Задвижка 30ч939р Ду50 фланцевая чугунная с резиновым клином и невыдвижным шпинделемУ Систем Качества можете купить задвижку 30ч939р Ду50 Ру16 с обрезиненным клином для воды, пара. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная чугунная фланцевая задвижка с электроприводом 30ч939р Ду-50, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30ч939р Dn 50 мм под электропривод, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила). Подберем аналоги под требования системы/магистрали/трубопровода:

Цена в Украине

Цена задвижки 30ч939р Ду50 зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, МЗВ, ЛМЗ, МЗТА, ЛАЗ, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости – обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
