Технические характеристики
В таблице указаны основные технические характеристики стальной задвижки 30с915нж Ду350 Ру40: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.
| Задвижка | Давление РУ, МПа | Рабочая среда | Тип | Материал | Рабочая температура, °С | Крепление | Управление | |
| Корпуса | Уплотнительных колец | |||||||
| 30с915нж ДУ350 | 4,0 | Вода, пар, масло нефтепродукты, природный газ | Клиновая двухдисковая | Сталь для отливок 25Л | Нержавеющая сталь | до 450 | Фланцевое | Эл. привод |
Устройство и габаритные размеры

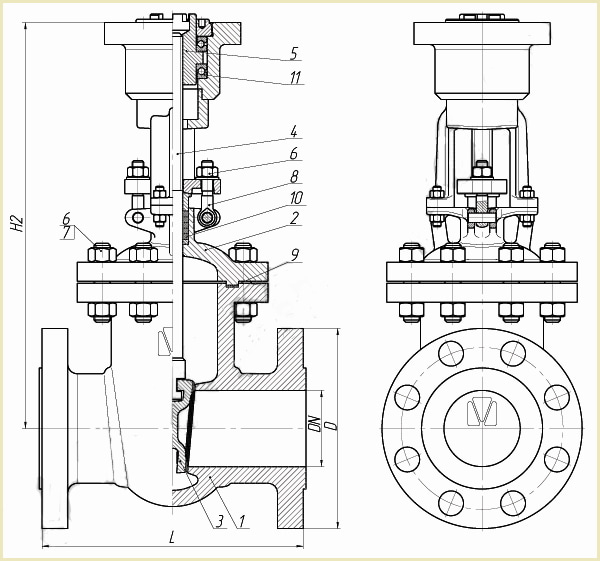

Закрытие и открытие задвижки 30с915нж Ду350 выполняется электроприводом. За счет поступательного перемещения выдвижного шпинделя, клиновидный затвор упирается в седло корпуса. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода. На чертеже устройство 30с915нж Ду350, где:
| № | Деталь 30с915нж Ду350 | Материал |
| 1 | Корпус | Сталь 25Л |
| 2 | Крышка | |
| 3 | Клин/диски | |
| 4 | Шпиндель выдвижной | Сталь 20Х13 |
| 5 | Гайка шпинделя | латунь ЛС59-1 |
| 6 | Гайка | Сталь 25 |
| 7 | Болт/шпилька | Сталь 35 |
| 8 | Откидной болт | |
| 9 | Прокладка | ТРГ |
| 10 | Набивка | |
| 11 | Подшипник | ГОСТ 7872-89 |
Таблица с размерами задвижки 30с915нж ДУ350 под электропривод: строительная длина и высота, диаметры прохода, требуемый крутящий момент привода, вес (масса). Размеры присоединительных фланцев – ГОСТ 33259-2015. Переход к каталогу задвижек Ду350.
| Задвижка стальная | Габаритные размеры, мм | Вес | Параметры для подбора электропривода | |||||
| DN | L | D | H2 | Тип присоединения | Момент, Нм | Количество оборотов шпинделя | ||
| 30с915нж Ду350 | 350 | 762 | 570 | 1345 | 404 | В | 950 | 46 |
Обозначение и расшифровка маркировки
На корпусе клиновой задвижки указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.
Маркировка стальной задвижки 30с915нж Ду350 содержит такие параметры и характеристики:
- Тип арматуры;
- Условный диаметр прохода;
- Рабочее давление;
- Тип привода;
- Материал уплотнительных колец.
Купить стальную клиновую задвижку 30с915нж ДУ350 с электроприводом
У Систем Качества можете купить задвижки стальные 30с915нж ДУ350 Ру40 с электроприводом для воды, газа, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка под электропривод 30с915нж Ду-350, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии ЗКЛП-40).
Выполним диагностику и ремонт 30с915нж Dn-350 Pn40, 30с15нж Ду-350, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).
Цена в Украине
Цена задвижки 30с915нж ду350 Pn40 фланцевой зависит от диаметра ДУ, производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости – обратитесь к менеджеру или отправьте запрос на почту.
