Задвижка 30с99нж ДУ80

Технические характеристики

В таблице указаны основные технические характеристики стальной задвижки 30с99нж ДУ80 Ру25: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Задвижка Технические характеристики
Давление РУ, МПа Рабочая среда Тип Материал корпуса/уплотнительных колец max t, °С Крепление Управление
30с99нж ДУ80 2,5 Вода, пар, нефтепродукты, природный газ Клиновая двухдисковая Cталь 20Л Нержавеющая сталь до 425 Фланцевое Ручное через маховик

Устройство и габаритные размеры

Закрытие и открытие фланцевой задвижки 30с99нж ДУ80 выполняется в ручную маховиком. За счет поступательного перемещения шпинделя при вращении маховика, двухдисковый клин упирается в седло корпуса. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода.

Чертеж и устройство двухдисковой 30с99нж ДУ-80

Габаритные размеры, устройство и чертеж из паспорта задвижки 30с99нж ДУ80

Материалы отличаются у разных производителей.

Деталь 30с99нж ДУ80 Материал
1 Корпус сталь 20Л, 20х13
2 Диски
3 Выдвижной шпиндель 20х13; 14Х17Н2
4 Прокладка Паронит ПМБ
5 Крышка 20Л
6 Гайка 25
7 Шпилька 35
8 Сальниковая набивка ТРГ
9 Стальной сальник 20Л
10 Гайка 25
11 Откидной болт 35
12 Резьбовая втулка Латунь Лц 40С
13 Маховик 20Л
14 Контргайка 35
15 Шпонка 40х
16 Ось 20Л, 20х13

В таблице указаны размеры клиновой задвижки 30с99нж Ду-80: строительная длина и высота, диаметры прохода, монтажных фланцев, отверстий, вес.

Задвижки Габаритные и присоединительные размеры, мм Масса, кг max момент на маховике, Н*м
Dn L D D1 D2 D0 H H1 n d
30с99нж Ду80 80 280 195 160 133 250 420 512 8 18 46 193

Обозначение и расшифровка маркировки

На корпусе задвижки, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка стальной задвижки 30с99нж ДУ80 содержит такие параметры и характеристики:

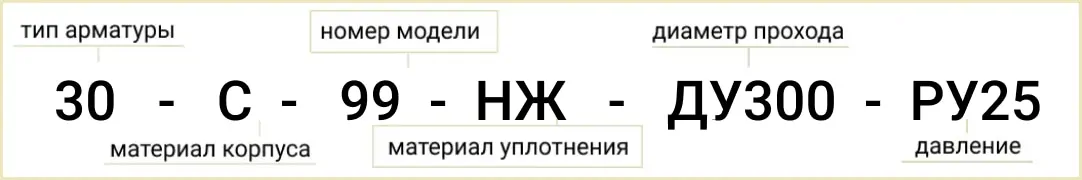

Расшифровка маркировки 30с99нж Ду80 Ру25

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

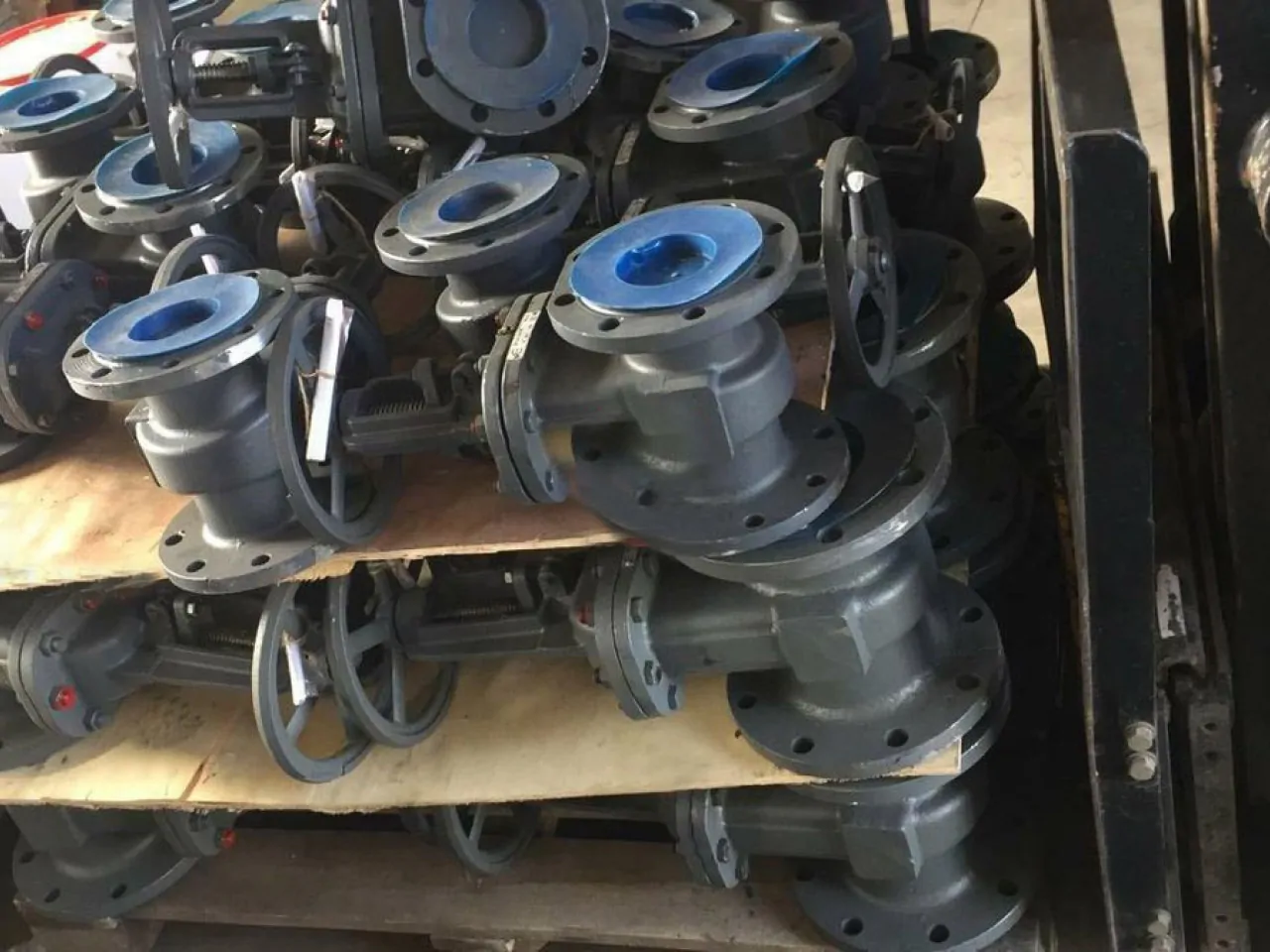

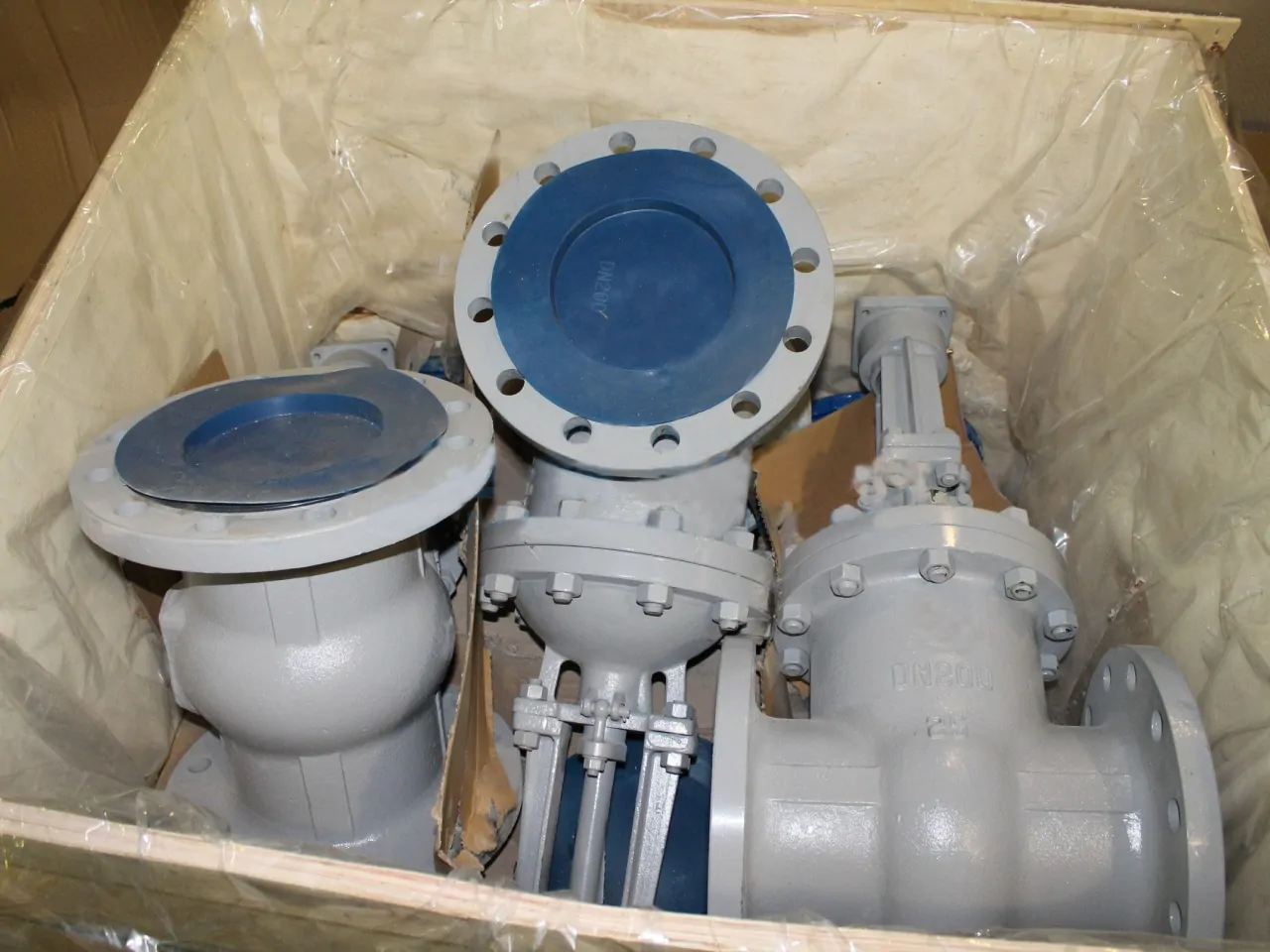

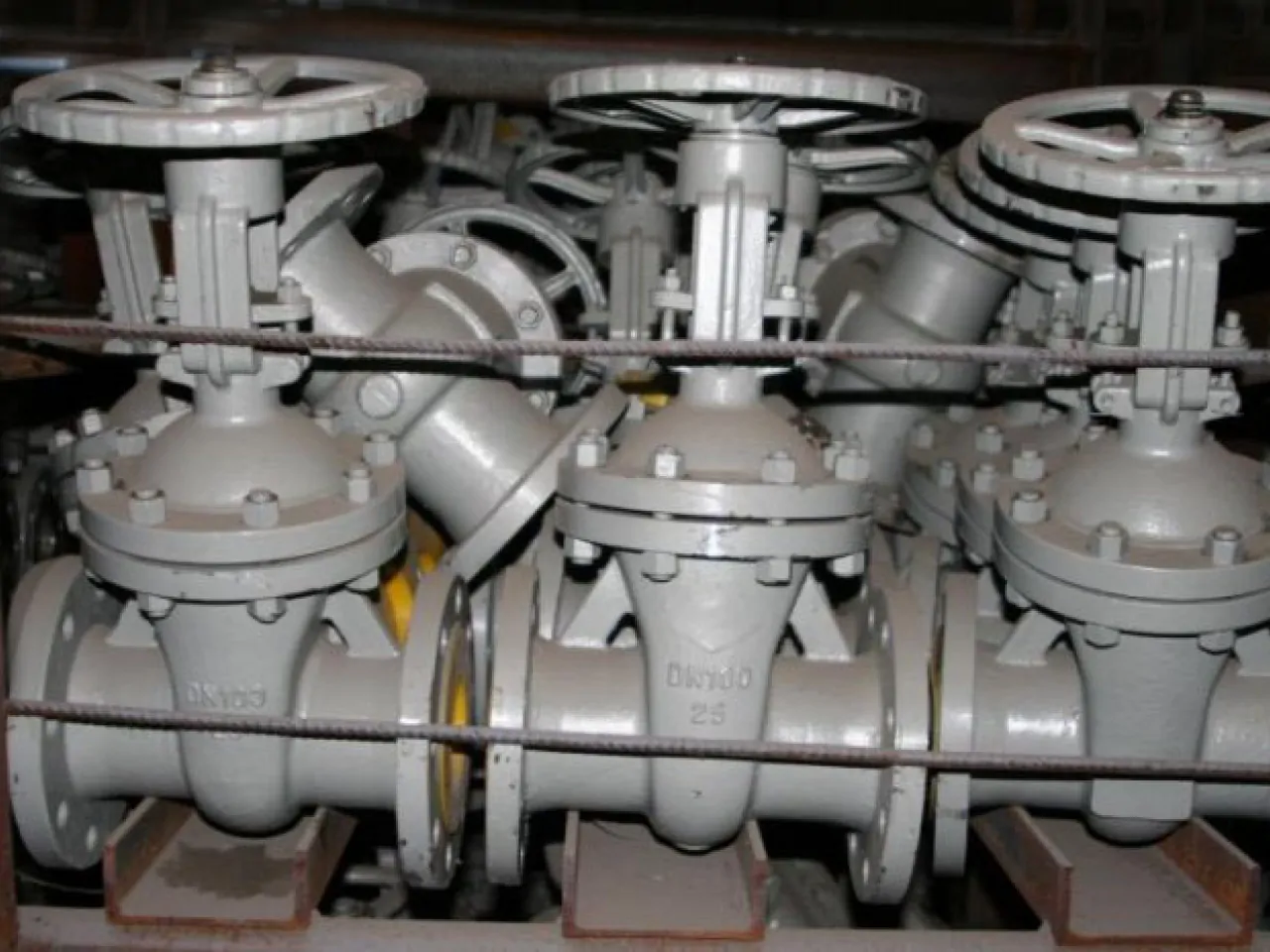

Купить стальную клиновую задвижку 30с99нж ДУ80 Ру25

У Систем Качества можете купить задвижки стальные 30с99нж ДУ80 РУ25 без электропривода клиновые двухдисковые для воды, газа, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ и ТУ. В комплекте поставки: запорная фланцевая задвижка 30с99нж ДУ80, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт клиновой двухдисковой 30с99нж Ду-80, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30с99нж ДУ80 РУ25 фланцевой зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
