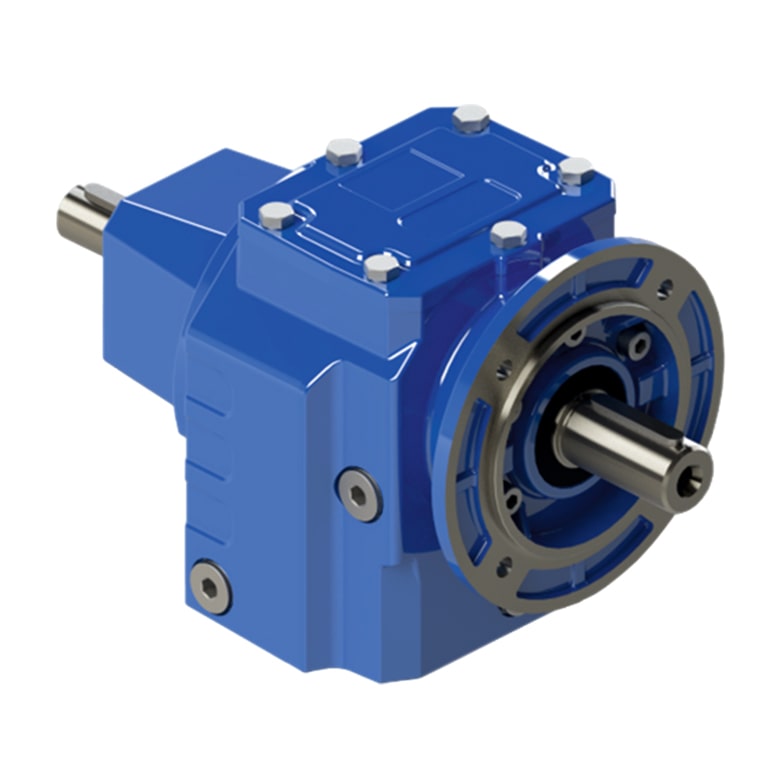

Мотор-редукторы A/F

•
•
•

Мотор-редукторы A/F – это одно/двух/трехступенчатые цилиндрические соосные мотор-редукторы с передаточными числами от 1,26 до 282,17. Диапазон номинального крутящего момента от 36 Нм до 8000 Нм, при диаметре вала 20-90 мм. Конструктивно и технически подходят для замены редукторов европейских брендов Nord, Motovario, Sew-Eurodrive. Чугунный корпус соосно-цилиндрических редукторов серии A/F производится в монтажных исполнениях:

• А – монтаж на лапах;
• AF – комбинированное исполнение лапы+фланец;
• F – фланцевое крепление.

Цена

от 10785 грн

Хочу узнать больше о ценах

Купить редуктор A/Fперезвоните мне

Технические характеристики мотор-редукторов A/F

В каталоге указаны основные технические характеристики, подбирайте редуктор A/F по передаточному числу и крутящему моменту. Подробные параметры – количество оборотов, размеры, чертеж можно посмотреть, нажав на маркировку требуемой модели в таблице.

Устройство мотор-редуктора NRW серии A/F

Мотор-редукторы A/F производятся немецкой компанией NRW на турецком заводе PGR. Являются современной альтернативой отечественным двухступенчатым МЦ2С, но из-за наличия одноступенчатых и трехступенчатых моделей имеют больший ряд передаточных чисел и выходной частоты вращения.  Ниже на чертеже устройство мотор-редуктора A/F.

Монтажное исполнение мотор-редуктора A/F

Мотор-редукторы A/F имеют возможность установки в горизонтальном и вертикальном положении. Подробно смотрите на схемах ниже.

Количество заправляемой смазки

В зависимости от варианта крепления мотор-редуктора A/F, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

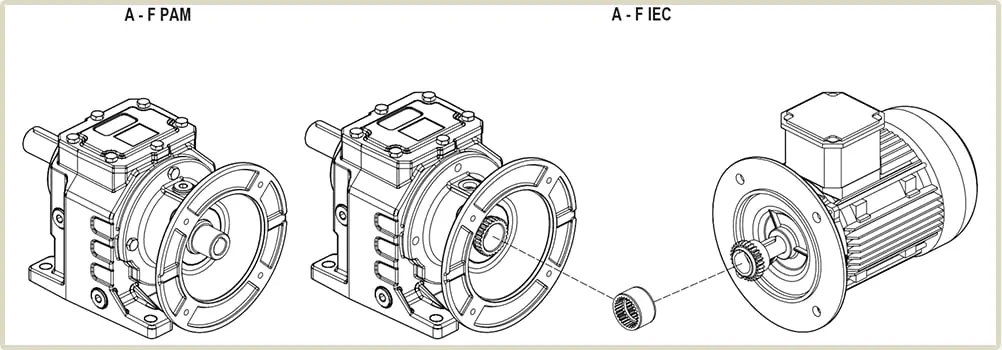

Подбор электродвигателя к редуктору A/F

Присоединительные размеры мотор-редукторов A/F соответствуют стандарту DIN, подходят для агрегатации с электродвигателями европейского производства и двигателей АИР изготовленных в соответствии с ГОСТ. Для подбора электродвигателя к мотор-редуктору AF – ознакомьтесь с таблицей присоединительных размеров фланцев.

Расшифровка обозначения маркировки

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор A 603 160.90 FA PAM 100 — B5 100L / 4B BRE, где

• А — Мотор редуктор цилиндрический соосный;
• 603 — габарит редуктора (60 – диаметр вала, 3 – количество ступеней);
• 160.90 — передаточное отношение;
• FA — выходной фланец редуктора;
• PAM 100 — B5 — фланец для двигателя;
• 100L / 4B BRE — типоразмер электродвигателя.

Купить мотор-редуктор A/F

У нас вы можете купить цилиндрический мотор-редуктор A/F производства Турция с передаточным числом от 1,26 до 282,17. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор AF для конвейера, транспортерной ленты, подъёмника, насоса. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена редуктора A/F зависит от межосевого расстояния и мощности электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
