Характеристики мотор-редуктора A/F-301

В таблице указаны технические характеристики мотор-редуктора A/F-301 с электродвигателем 1500 об/мин. Мощность двигателя рассчитана с учетом сервис-фактора, который равен “1”. Допустимая частота вращения электромотора – 3000, 1500, 1000, 750 об/мин, для подробных просчетов характеристик и параметров, свяжитесь с менеджером для бесплатной консультации.

Мотор-редуктор	Передаточное число	Количество оборотов на выходе, об/мин	Номинальный крутящий момент, Нм	Мощность двигателя на 1400 об/мин	Радиальная нагрузка, кН		Габарит электродвигателя DIN
Мотор-редуктор	Передаточное число	Количество оборотов на выходе, об/мин	Номинальный крутящий момент, Нм	Мощность двигателя на 1400 об/мин	Входной вал	Выходной вал	Габарит электродвигателя DIN
A301, AF301	8.88	157.7	55	0.91	1.2	1.0	71	80	90
	7.78	180.0		0.94		1.0	71	80	90
	6.18	226.5		1.19		0.9	71	80	90
	5.58	250.7		1.31			71	80	90
	5.08	275.8	45	1.30			71	80	90
	4.27	328.1		1.55	1.1	0.8	71	80	90
	3.65	383.9		1.81		0.8	71	80	90
	3.16	443.3	40	1.86		0.7	71	80	90
	2.76	506.9	30	1.59			71	80	90
	2.59	540.4	30	1.70			71	80	90
	2.04	686.8	25	1.80			71	80	90
	1.47	953.2	25	2.50	1.0	0.6	71	80	90

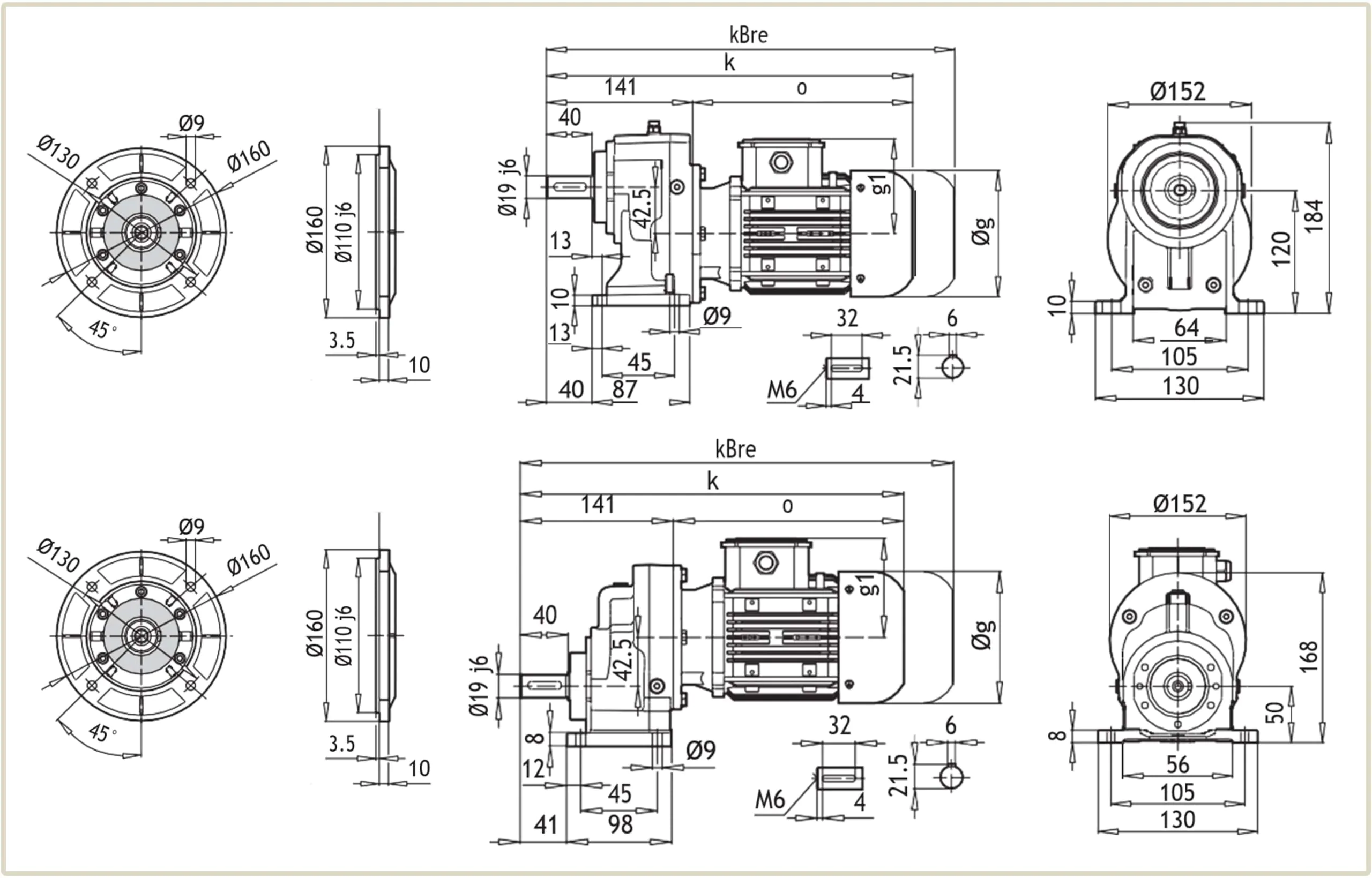

Чертеж размеров редуктора A/F-301

На чертеже указаны габаритные и присоединительные размеры редуктора A-301, отличие AF-301/AF-M-301 в наличии фланца, размеры которого указаны в левой части чертежа.

Условное обозначение	Размер в зависимости от габарита электродвигателя, мм
Условное обозначение	71 M	80 M	90 S	90 L
g	140	159	193	193
g1	119	127	151	151
k	382	408	454	474
kBre	442	470	527	547
o	241	267	313	333

Присоединительные размеры под электродвигатель

Присоединительные размеры мотор-редукторов A/F-301 подходят для агрегатации с электродвигателями европейского стандарта DIN и двигателей АИР изготовленных по ГОСТ. Для подбора электрического двигателя – ознакомьтесь с таблицей присоединительных размеров фланцев.

Мотор-редуктор	PAM	Присоединительные размеры под электродвигатель, мм										Вес редукторной части, кг
Мотор-редуктор	PAM	Øa2	Øb2	Øe2	f2	Øs2	Ød1	l1	t1	u1	o	Вес редукторной части, кг
A/F 301	63B14	90	60	75	2.5	6	11	25	12.8	4	57	5
	71B5	160	110	130	5	M8	14	32	16.3	5	69	6
	71B14	105	70	85	2.5	7	14	32	16.3	5	69	5,5
	80B5	200	130	165	5	M10	19	42	21.8	6	90	6,5
	80B14	120	80	100	3	7	19	42	21.8	6	90	5,5
	90B5	200	130	165	5	M10	24	52	27.3	8	90	6,5

Монтажное положение и объем масла

Одноступенчатые цилиндрические мотор-редукторы A/F-301 имеют возможность установки в горизонтальном и вертикальном положении.

В зависимости от варианта крепления, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

Монтажное положение мотор-редуктора AF301	Количество смазки, л
M1	0.5
M2	0.35
M3	0.2
M4	0.5
M5	0.35
M6	0.35

Расшифровка обозначения маркировки A/F-301

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор A 301 3,65 FA PAM 80 — B5 80В / 4B BRE, где

А — Мотор редуктор цилиндрический;
301 — габарит редуктора;
3,65— передаточное отношение;
FA — выходной фланец редуктора;
PAM 80 — B5 — фланец для двигателя;
80В / 4B BRE — типоразмер электродвигателя.

Купить цилиндрический мотор-редуктор A/F-301

У нас вы можете купить цилиндрический мотор-редуктор AF-M-301 или А-301 производства немецкой компании NRW на турецком заводе PGR. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор A/F-301 для конвейера, транспортерной ленты, подъёмника, насоса. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена редуктора A/F301 зависит от мощности и оборотов электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
