Мотор-редуктор A/F-401

одноступенчатый цилиндрический мотор-редуктор A/F-401 фото
  • цилиндрический мотор редуктор A-401
  • соосный цилиндрический редуктор AF-401
  • фланцевый цилиндрический мотор-редуктор AF-401
Мотор-редукторы A/F-401 – это одноступенчатый цилиндрический мотор-редуктор с передаточными числами от 1,31 до 8,25. Предназначен для эксплуатации в пределах крутящего момента 80-170 Нм, радиальной нагрузкой на тихоходном валу до 2,2-3,7 кН. Изготавливается в чугунном корпусе в монтажных исполнениях A-401 – на лапах, AF-401 – фланцевый.  Присоединительные размеры под электродвигатель стандарта DIN, допустимая частота вращения быстроходного вала – 750, 1000, 1500, 3000 об/мин.

Характеристики мотор-редуктора A/F-401

В таблице указаны технические характеристики мотор-редуктора A/F-401 с электродвигателем 1500 об/мин. Мощность двигателя рассчитана с учетом сервис-фактора, который равен “1”. Допустимая частота вращения электромотора – 3000, 1500, 1000, 750 об/мин, для подробных просчетов характеристик и параметров, свяжитесь с менеджером для бесплатной консультации.

Мотор-редуктор Передаточное число Количество оборотов на выходе, об/мин Номинальный крутящий момент, Нм Мощность двигателя на 1400 об/мин Радиальная нагрузка, кН Габарит электродвигателя DIN
Входной вал Выходной вал
A401, AF401 8.25 169.7 170 3.02 2.7 3.7 80 90 100 112
7.22 193.8 3.45 2.6 80 90 100 112
5.73 244.4 4.35 2.5 3.4 80 90 100 112
5.17 271.0 4.82 3.2 80 90 100 112
4.69 298.4 160 5.00 3.1 80 90 100 112
3.93 355.9 150 5.59 2.4 3.0 80 90 100 112
3.63 386.2 6.07 2.9 80 90 100 112
3.11 450.0 130 6.13 2.8 80 90 100 112
2.52 554.7 120 6.97 2.3 2.6 80 90 100 112
2.08 672.0 8.44 2.1 2.4 80 90 100 112
1.31 1066.7 80 8.94 2.2 80 90 100 112

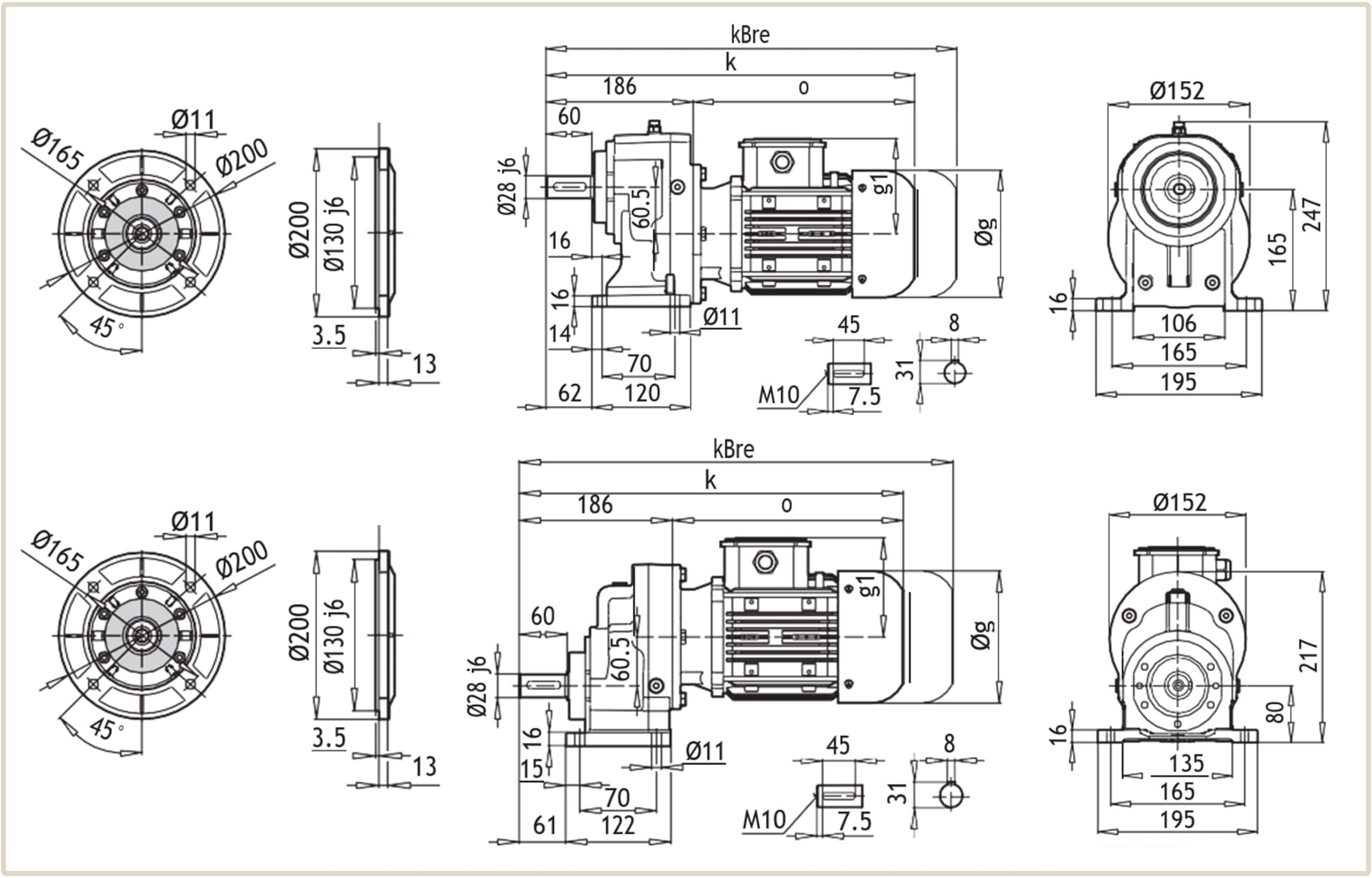

Чертеж размеров редуктора A/F-401

На чертеже указаны габаритные и присоединительные размеры редуктора A-401, отличие AF-401/AF-M-401 в наличии фланца, размеры которого указаны в левой части чертежа.Габаритные и присоединительные размеры мотор-редуктора A-401 и AF-M 401 чертеж

Условное обозначение Размер в зависимости от габарита электродвигателя, мм
80 M 90 S 90 L 100 L 112 M
g 159 193 193 217 232
g1 127 151 151 160 168
k 453 499 519 520 579
kBre 515 572 592 601 659
o 267 313 333 334 393

Присоединительные размеры под электродвигатель

Присоединительные размеры мотор-редукторов A/F-401 подходят для агрегатации с электродвигателями европейского стандарта DIN и двигателей АИР изготовленных по ГОСТ. Для подбора электрического двигателя – ознакомьтесь с таблицей присоединительных размеров фланцев.

Присоединительные размеры фланца под электродвигатель

Мотор-редуктор PAM Присоединительные размеры под электродвигатель, мм Вес редукторной части, кг
Øa2 Øb2 Øe2 f2 Øs2 Ød1 l1 t1 u1 o
A/F 401 80В5 200 130 165 5 M10 19 42 21.8 6 90 11
90В5 200 130 165 5 M10 24 52 27.3 8 90 11
100В5 250 180 215 5.5 M12 28 62 31.3 8 105 15.5
112В5 250 180 215 5.5 M12 28 62 31.3 8 105 15.5
80В14 120 80 100 3 7 19 42 21.8 6 90 10
90В14 140 95 115 3 9 24 52 27.3 8 90 10
100В14 160 110 130 3.5 9 28 62 31.3 8 105 12
112В14 160 110 130 3.5 9 28 62 31.3 8 105 12

Монтажное положение и объем масла

Монтажное исполнение редуктора A/F-401

Одноступенчатые цилиндрические мотор-редукторы A/F-401 имеют возможность установки в горизонтальном и вертикальном положении.

В зависимости от варианта крепления, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

Монтажное положение мотор-редуктора AF401 Количество смазки, л
M1 0,75
M2 0,45
M3 0,4
M4 0,9
M5 0,6
M6 0,6

Расшифровка обозначения маркировки A/F-401

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор A 401 8.25 FA PAM 80 — B5 80В / 4B BRE, где

  • А — Мотор редуктор цилиндрический;
  • 401 — габарит редуктора;
  • 8.25 — передаточное отношение;
  • FA — выходной фланец редуктора;
  • PAM 80 — B5 — фланец для двигателя;
  • 80В / 4B BRE — типоразмер электродвигателя.

Купить цилиндрический мотор-редуктор A/F-401

У нас вы можете купить цилиндрический мотор-редуктор AF-M-401 или А-401 производства немецкой компании NRW на турецком заводе PGR. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор A/F-401 для конвейера, транспортерной ленты, подъёмника, насоса. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена редуктора A/F401 зависит от мощности и оборотов электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
