Мотор-редуктор A/F-702

двухступенчатый цилиндрический мотор-редуктор A/F-702 фото
  • соосно-цилиндрический мотор редуктор A-702
  • соосный цилиндрический редуктор AF-702
  • фланцевый цилиндрический мотор-редуктор AF-702
Мотор-редукторы A/F-702 – это двухступенчатый соосно-цилиндрический мотор-редуктор с передаточными числами от 5,38 до 44,67. Предназначен для эксплуатации в пределах крутящего момента 3000-5000 Нм, радиальной нагрузкой на тихоходном валу до 15,2-30,0 кН. Изготавливается в чугунном корпусе в монтажных исполнениях A-702 – на лапах, AF-702 – фланцевый.  Присоединительные размеры под электродвигатель стандарта DIN, допустимая частота вращения быстроходного вала – 750, 1000, 1500, 3000 об/мин.

Характеристики мотор-редуктора A/F-702

В таблице указаны технические характеристики мотор-редуктора A/F-702 с электродвигателем 1500 об/мин. Мощность двигателя рассчитана с учетом сервис-фактора, который равен “1”. Допустимая частота вращения электромотора – 3000, 1500, 1000, 750 об/мин, для подробных просчетов характеристик и параметров, свяжитесь с менеджером для бесплатной консультации.

Мотор-редуктор Передаточное число Количество оборотов на выходе, об/мин Номинальный крутящий момент, Нм Мощность двигателя на 1400 об/мин Радиальная нагрузка, кН Габарит электродвигателя DIN
Входной вал Выходной вал
A702, AF702 44.67 31.3 5000 16.41 3.4 30.0 132 160 180  –
36.60 38.3 20.03 3.2 132 160 180  –
33.43 41.9 21.93 29.5 132 160 180  –
30.27 46.2 24.21 3.1 28.0 132 160 180  –
27.87 50.2 26.30 3.0 26.8 132 160 180 200
24.80 56.4 29.55 2.9 25.2 132 160 180  –
22.84 61.3 32.10 2.8 24.1 132 160 180 200
20.86 67.1 35.14 2.6 22.9 132 160 180 200
19.60 71.4 37.40 22.1 132 160 180 200
17.18 81.5 4800 40.95 2.4 21.1 132 160 180 200
14.08 99.5 4600 47.90 2.1 19.4 132 160 180 200
12.86 108.9 4400 50.17 2.0 19.0 132 160 180 200
10.53 132.9 4000 55.68 1.8 18.2  – 160 180 200
8.63 162.3 3800 64.57 1.5 16.9  – 160 180 200
7.88 177.7 3700 68.83 1.3 16.3  – 160 180 200
7.20 194.6 3600 73.34 1.1 15.8  – 160 180 200
5.90 237.5 3200 79.57 0.9 15.3  – 160 180 200
5.38 260.0 3000 81.68 0.8 15.2  – 160 180 200

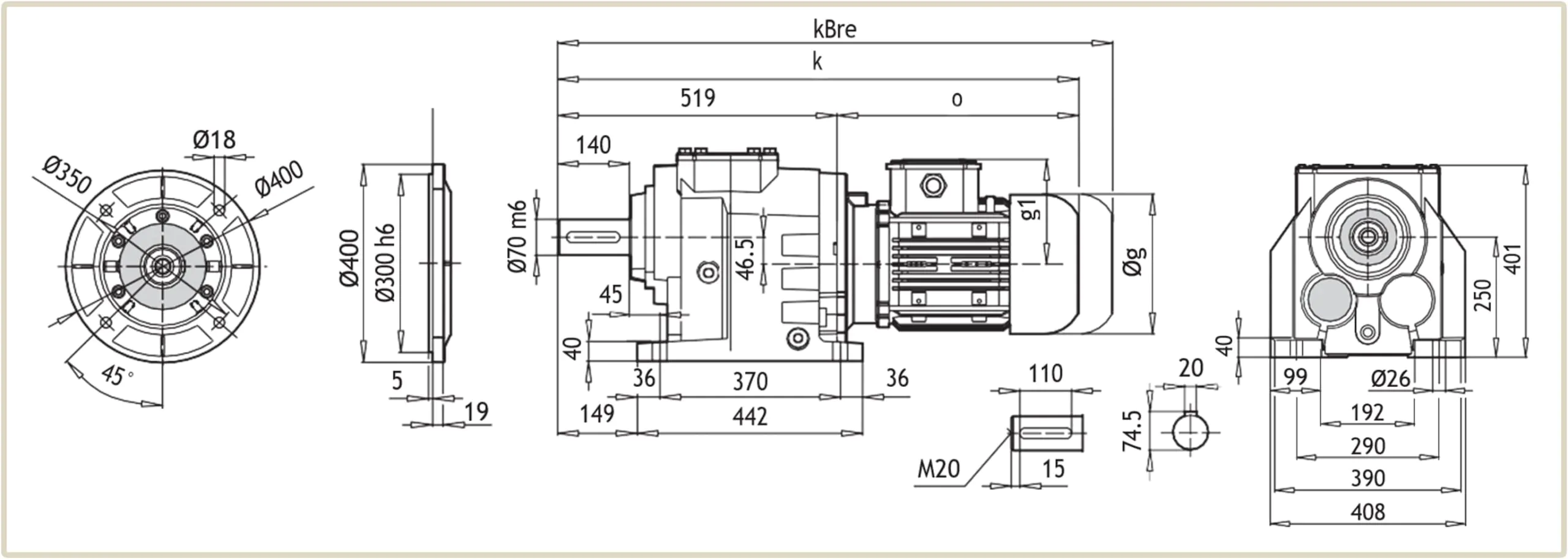

Чертеж размеров редуктора A/F-702

На чертеже указаны габаритные и присоединительные размеры редуктора A-702, отличие AF-702 в наличии фланца, размеры которого указаны в левой части чертежа.Габаритные и присоединительные размеры мотор-редуктора AF-702 чертеж

Условное обозначение Размер в зависимости от габарита электродвигателя, мм
132 S 132 M 160 M/L 180 M/L 200 L
g 279 279 323 370 415
g1 182 182 200 248 260
k 905 940 1027 1092 1129
kBre 1013 1081 1179 1254 1276
o 386 421 508 573 610

Присоединительные размеры под электродвигатель

Присоединительные размеры мотор-редукторов A/F-702 подходят для агрегатации с электродвигателями европейского стандарта DIN и двигателей АИР изготовленных по ГОСТ. Для подбора электрического двигателя – ознакомьтесь с таблицей присоединительных размеров фланцев.

Присоединительные размеры фланца под электродвигатель

Мотор-редуктор PAM Присоединительные размеры под электродвигатель, мм Вес редукторной части, кг
Øa2 Øb2 Øe2 f2 Øs2 Ød1 l1 t1 u1 o
A/F 702 132В5 300 230 265 5.5 M12 38 82 41.3 10 101 117
160В5 350 250 300 7 M16 42 112 45.3 12 148 123
180В5 350 250 300 7 M16 48 112 51.8 14 148 123
200В5 400 300 350 7 M16 55 112 59.3 16 185 139
132В14 200 130 165 3.5 11 38 82 41.3 10 101 115

Монтажное положение и объем масла

Монтажное исполнение редуктора A/F-702

Двухступенчатые соосные цилиндрические мотор-редукторы A/F-702 имеют возможность установки в горизонтальном и вертикальном положении.

В зависимости от варианта крепления, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

Монтажное положение мотор-редуктора AF702 Количество смазки, л
M1 16,7
M2 22,2
M3 16,9
M4 21,2
M5 18,2
M6 18,2

Расшифровка обозначения маркировки A/F-702

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор A 702 12.86 FA PAM 160 — B5 160М / 4B BRE, где

  • А — Мотор редуктор цилиндрический соосный;
  • 702 — габарит редуктора (70 – диаметр вала, 2 – количество ступеней);
  • 12.86 — передаточное отношение;
  • FA — выходной фланец редуктора;
  • PAM 160 — B5 — фланец для двигателя;
  • 160М / 4B BRE — типоразмер электродвигателя.

Купить цилиндрический мотор-редуктор A/F-702

У нас вы можете купить соосно-цилиндрический мотор-редуктор AF-702 или А-702 производства немецкой компании NRW на турецком заводе PGR. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор A/F-702 для конвейера, транспортерной ленты, подъёмника, насоса. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена редуктора A/F702 зависит от мощности и оборотов электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
