Мотор-редуктор A/F-703

трехступенчатый цилиндрический мотор-редуктор A/F-703 фото
  • соосно-цилиндрический мотор редуктор A-703
  • соосный цилиндрический редуктор AF-703
  • фланцевый цилиндрический мотор-редуктор AF-703
Мотор-редукторы A/F-703 – это трехступенчатый соосно цилиндрический мотор-редуктор с передаточными числами от 45,67 до 260,15. Предназначен для эксплуатации в пределах крутящего момента 5000 Нм, радиальной нагрузкой на тихоходном валу до 30 кН. Изготавливается в чугунном корпусе в монтажных исполнениях A-703 – на лапах, AF-703 – фланцевый.  Присоединительные размеры под электродвигатель стандарта DIN, допустимая частота вращения быстроходного вала – 750, 1000, 1500, 3000 об/мин.

Характеристики мотор-редуктора A/F-703

В таблице указаны технические характеристики мотор-редуктора A/F-703 с электродвигателем 1500 об/мин. Мощность двигателя рассчитана с учетом сервис-фактора, который равен “1”. Допустимая частота вращения электромотора – 3000, 1500, 1000, 750 об/мин, для подробных просчетов характеристик и параметров, свяжитесь с менеджером для бесплатной консультации.

Мотор-редуктор Передаточное число Количество оборотов на выходе, об/мин Номинальный крутящий момент, Нм Мощность двигателя на 1400 об/мин Радиальная нагрузка, кН Габарит электродвигателя DIN
Входной вал Выходной вал
A703, AF703 260.15 5.4 5000 2.82 3.9 30.0 100 112 132  –  –  –
231.34 6.1 3.17 100 112 132 160 180  –
207.78 6.7 3.53 100 112 132 160 180  –
189.54 7.4 3.87 100 112 132 160 180  –
173.11 8.1 4.23 100 112 132 160 180  –
155.48 9.0 4.71 3.8 100 112 132 160 180  –
144.94 9.7 5.06 100 112 132 160 180 200
128.35 10.9 5.71 100 112 132 160 180  –
118.75 11.8 6.17 100 112 132 160 180 200
108.46 12.9 6.76 100 112 132 160 180 200
100.38 13.9 7.30 3.7 100 112 132 160 180 200
89.95 15.6 8.15 100 112 132 160 180 200
83.35 16.8 8.79 100 112 132 160 180 200
73.70 19.0 9.95 3.6 100 112 132 160 180 200
67.31 20.8 10.89 100 112 132 160 180 200
55.75 25.1 13.15 3.5  –  – 132 160 180 200
45.67 30.7 16.05 3.4  –  – 132 160 180 200

Чертеж размеров редуктора A/F-703

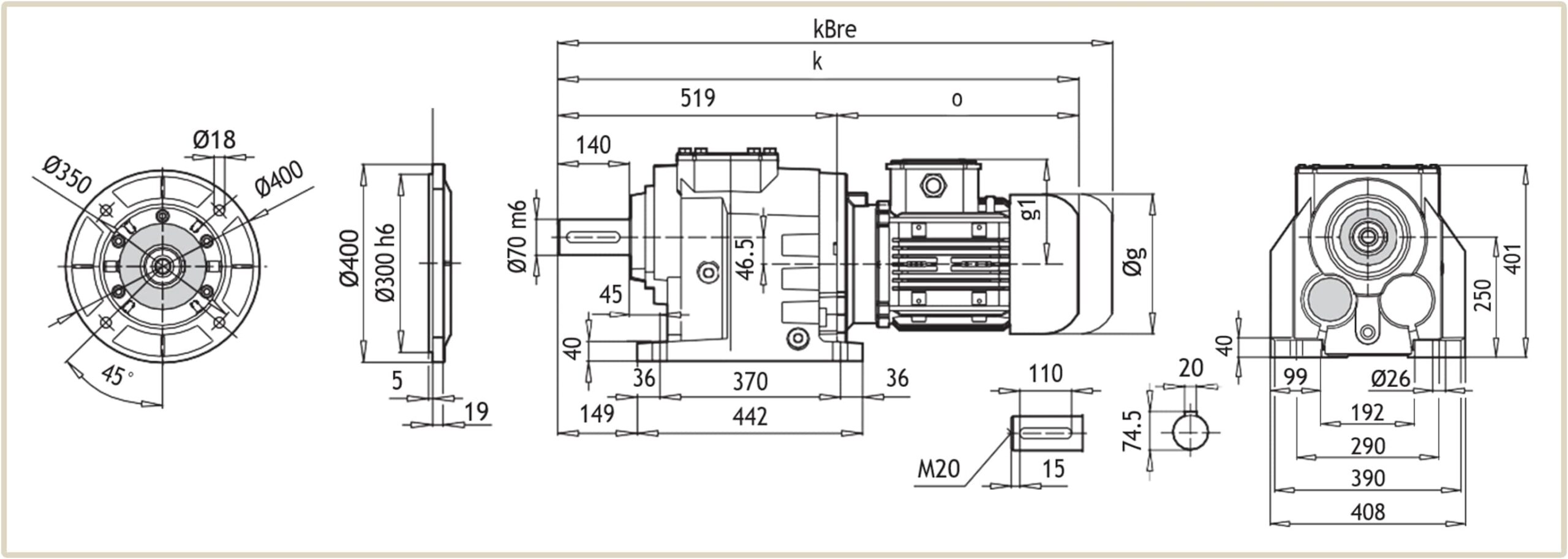

На чертеже указаны габаритные и присоединительные размеры редуктора A-703, отличие AF-703 в наличии фланца, размеры которого указаны в левой части чертежа.Габаритные и присоединительные размеры мотор-редуктора AF-703 чертеж

Условное обозначение Размер в зависимости от габарита электродвигателя, мм
100 L 112 M 132 S 132 M 160 M/L 180 M/L 200 L
g 217 232 279 279 323 370 415
g1 160 168 182 182 200 248 260
k 845 899 905 940 1027 1092 1129
kBre 926 979 1013 1081 1179 1254 1276
o 326 380 386 421 508 573 610

Присоединительные размеры под электродвигатель

Присоединительные размеры мотор-редукторов A/F-703 подходят для агрегатации с электродвигателями европейского стандарта DIN и двигателей АИР изготовленных по ГОСТ. Для подбора электрического двигателя – ознакомьтесь с таблицей присоединительных размеров фланцев.

Присоединительные размеры фланца под электродвигатель

Мотор-редуктор PAM Присоединительные размеры под электродвигатель, мм Вес редукторной части, кг
Øa2 Øb2 Øe2 f2 Øs2 Ød1 l1 t1 u1 o
A/F 703 100В5 250 180 215 5.5 M12 28 62 31.3 8 76 114
112В5 250 180 215 5.5 M12 28 62 31.3 8 76 114
132В5 300 230 265 5.5 M12 38 82 41.3 10 101 117
160В5 350 250 300 7 M16 42 112 45.3 12 148 123
180В5 350 250 300 7 M16 48 112 51.8 14 148 123
200В5 400 300 350 7 M16 55 112 59.3 16 185 139
100В14 160 110 130 3.5 9 28 62 31.3 8 76 109
112В14 160 110 130 3.5 9 28 62 31.3 8 76 109
132В14 200 130 165 3.5 11 38 82 41.3 10 101 115

Монтажное положение и объем масла

Монтажное исполнение редуктора A/F-703

Трехступенчатые соосные цилиндрические мотор-редукторы A/F-703 имеют возможность установки в горизонтальном и вертикальном положении.

В зависимости от варианта крепления, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

Монтажное положение мотор-редуктора AF703 Количество смазки, л
M1 16,7
M2 22,2
M3 16,9
M4 21,2
M5 18,2
M6 18,2

Расшифровка обозначения маркировки A/F-703

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор A 703 128.35 FA PAM 132 — B5 132М / 4B BRE, где

  • А — Мотор редуктор цилиндрический соосный;
  • 703 — габарит редуктора (70 – диаметр вала, 3 – количество ступеней);
  • 128.35 — передаточное отношение;
  • FA — выходной фланец редуктора;
  • PAM 132 — B5 — фланец для двигателя;
  • 132М / 4B BRE — типоразмер электродвигателя.

Купить цилиндрический мотор-редуктор A/F-703

У нас вы можете купить соосно-цилиндрический мотор-редуктор AF-703 или А-703 производства немецкой компании NRW на турецком заводе PGR. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор A/F-703 для конвейера, транспортерной ленты, подъёмника, насоса. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена редуктора A/F703 зависит от мощности и оборотов электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
