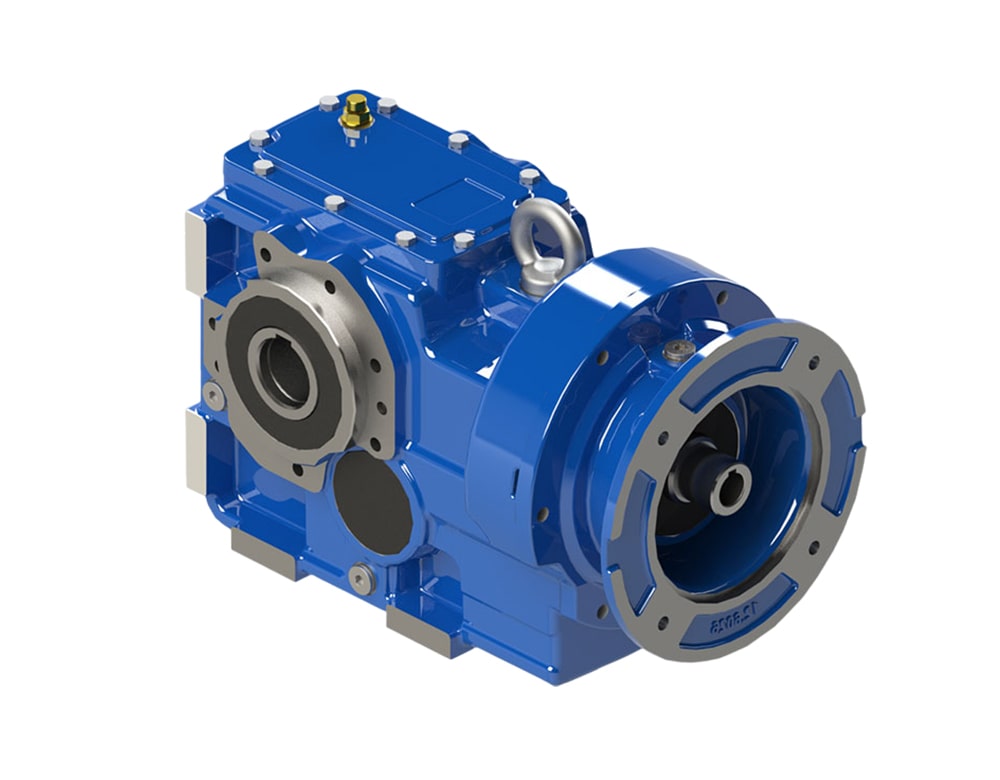

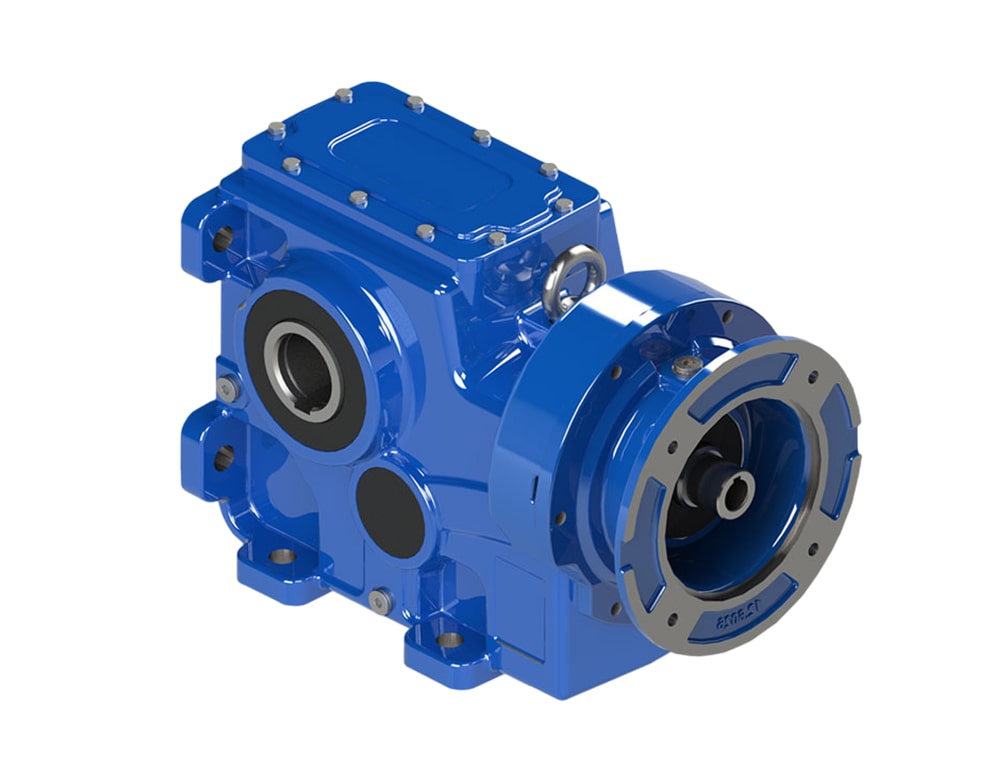

Характеристики коническо-цилиндрических мотор-редукторов

В каталоге указаны основные технические характеристики, подбирайте тихоходный коническо-цилиндрический мотор-редуктор по передаточному числу и крутящему моменту. Подробные параметры для расчета – количество оборотов, размеры, схему, массу, вес, чертеж можно посмотреть, нажав на маркировку требуемой модели в таблице.

Каталог коническо-цилиндрических мотор-редукторов	Технические характеристики
Каталог коническо-цилиндрических мотор-редукторов	Передаточное число	Крутящий момент, Нм	Диаметр вала редуктора, мм
K 35390	5,71-157,42	290-600	35, 40
K 40390	7,82-142,18	500-850	40, 45
K 50390	8,13-161,23	800-1800	50
K 60390	7,97-183,08	1500-3500	60
K 70390	10,64-183,27	3000-5000	70
K 90390	10,72-168,56	4500-8000	90
K 100390	8,69-152,74	6800-13000	100

Вес в зависимости от монтажного исполнения фланца

Мотор-редуктор коническо-цилиндрический	Масса в зависимости от размера фланца PAM, кг
Мотор-редуктор коническо-цилиндрический	63	71	80	90	100	112	132	160	180	200	225	250	280
K35390	21	22	23	23	27	27	–	–	–	–	–	–	–
K40390	–	–	33	33	35	35	39	–	–	–	–	–	–
K50390	–	–	59	59	61	61	65	72	72	–	–	–	–
K60390	–	–	80	80	84	84	87	93	93	–	–	–	–
K70390	–	–	–	–	129.5	129.5	132.5	138.5	138.5	154.5	–	–	–
K90390	–	–	–	–	–	–	203.5	211.5	211.5	226.5	229.5	–	–
K100390	–	–	–	–	–	–	–	390	390	455	461	480	480

Устройство коническо-цилиндрического мотор-редуктора серии К

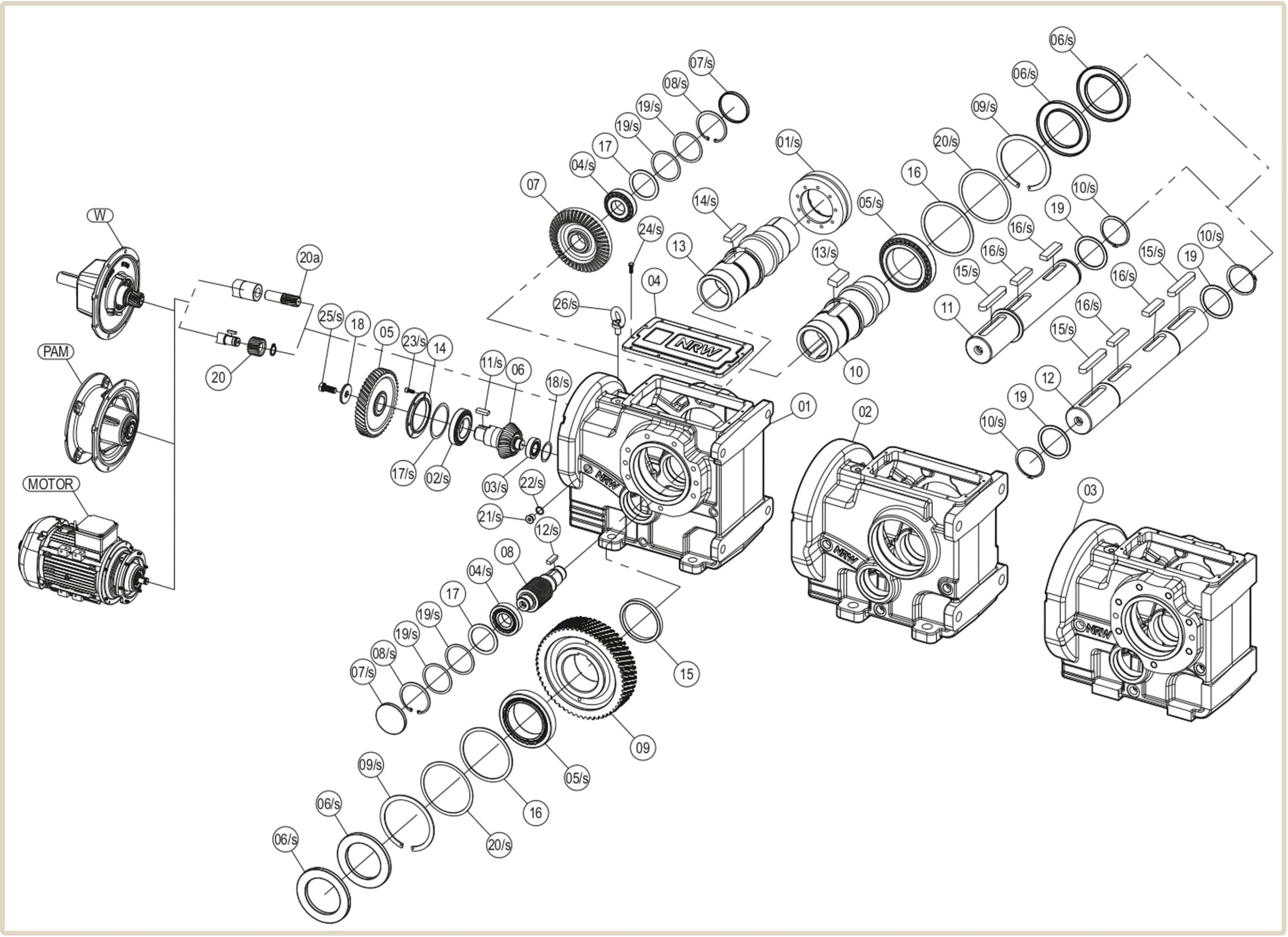

Трехступенчатые коническо-цилиндрические мотор-редукторы К производятся немецкой компанией NRW на турецком заводе PGR. Являются альтернативой европейских брендов Nord, Motovario, Sew-Eurodrive, широкий ряд передаточных чисел и выходной частоты вращения полностью перекрывают потребность в двухступенчатых и частично одноступенчатых моделях. Ниже на чертеже устройство коническо-цилиндрического мотор-редуктора серии К.

№	Деталь	№	Деталь	№	Деталь	№	Деталь
1	Корпус K-DA/B14	13	Полый вал	05/S	Подшипник	17/S	Уплотнительное кольцо
2	Корпус K-DA	14	Стяжной диск	06/S	Сальник	18/S
3	Корпус K-DG/B14	15	Подшипниковый фланец	07/S	Стопорное кольцо	19/S
4	Крышка корпуса	16	Проставка	08/S		20/S
5	Шестерня	17	Выходная шайба	09/S		21/S	Масляная пробка
6	Коническая вал-шестерня	18	Шайба	10/S		22/S	Шайба масляной пробки
7	Коническое зубчатое колесо	19	Шайба	11/S	Шпонка	23/S	Болт фланца подшипника
8	Вал-шестерня	20-20а	Ведущая шестерня/вал-шестерня	12/S		24/S	Болт крышки корпуса
9	Цилиндрическая косозубая шестерня	01/S	Термоусадочный диск	13/S		25/S	Винт
10	Полый выходной вал	02/S	Подшипник	14/S		26/S	Рым-болт
11	Односторонний выходной вал	03/S		15/S		PAM	Фланец для монтажа двигателя
12	Двухсторонний выходной вал	04/S		16/S		W	Фланец с приводным валом

Монтажное исполнение мотор-редукторов с конической передачей

Мотор-редукторы с конической передачей имеют возможность установки в горизонтальном и вертикальном положении. Подробно смотрите на схемах ниже.

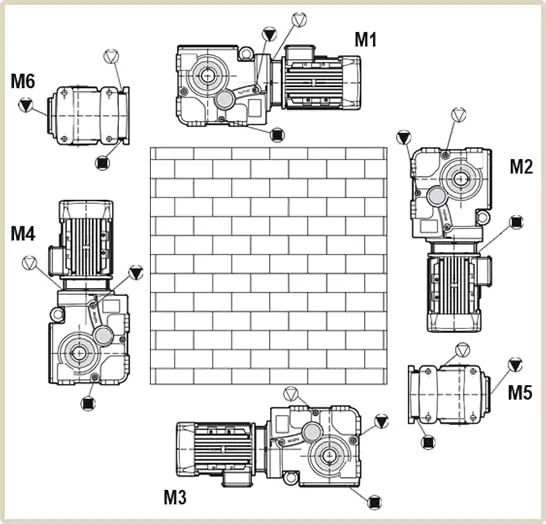

Схема монтажа цилиндрическо-конического мотор-редуктора

Количество заправляемой смазки

В зависимости от варианта крепления мотор-редуктора К, меняется количество заправляемой смазки. В таблице указан объем масла для каждого монтажного исполнения.

Монтажное исполнение	Количество заливаемого масла, л
Монтажное исполнение	К-35390	К-40390	К-50390	К-60390	К-70390	К-90390	К-100390
M1	1.3	2.5	3.9	6.1	12	20.3	33.1
M2	1.4	2.9	4.2	6.8	11.7	19.7	37.4
M3	1.6	3	4.2	8	13.5	21.8	43
M4	2.2	4	6.4	9.9	19.5	31	54.6
M5	1.6	3.5	5.7	8.3	14.8	24.5	43.1
M6	1.6	3	5	7.8	14.8	25.1	30.1

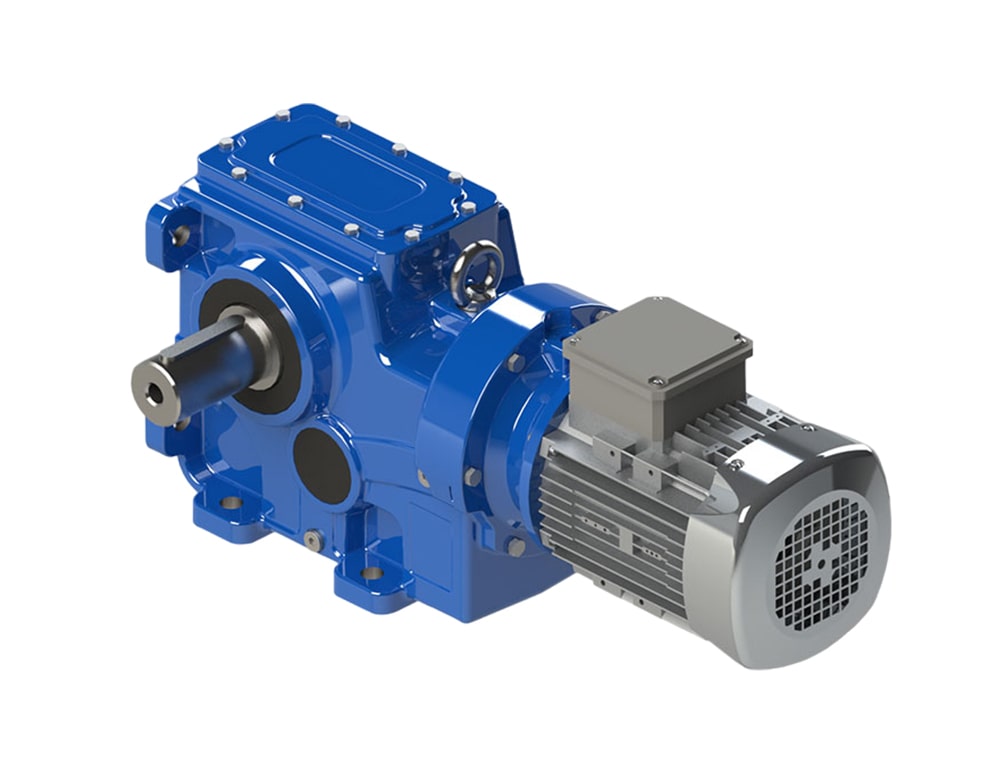

Подбор электродвигателя по моделям мотор-редукторов серии К

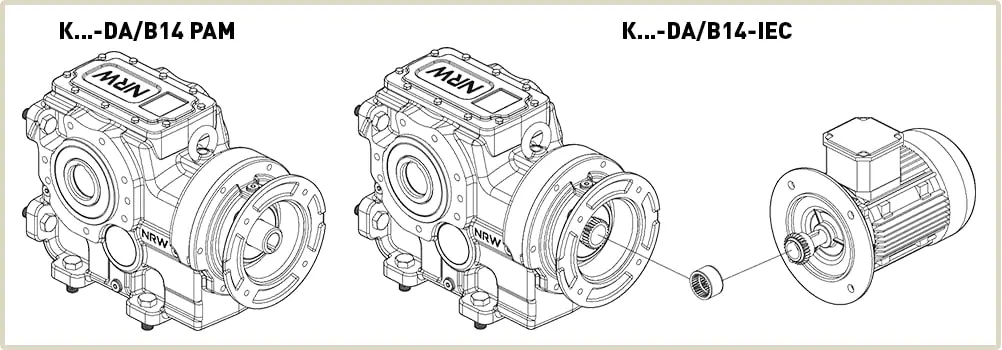

Присоединительные размеры коническо-цилиндрических редукторов К соответствуют стандарту DIN, подходят для агрегатации с электродвигателями европейского производства и двигателей АИР изготовленных в соответствии с ГОСТ. Для подбора электродвигателя – ознакомьтесь с таблицей присоединительных размеров фланцев.

Мотор-редуктор К	Условный габарит/присоединительные размеры двигателя (диаметр фланца/вала)
	063	071	080	090	100 – 112	132	160	180	200	225	250	280
	140×11	160×14	200×19	200×24	250×28	300×38	350×42	350×48	400×55	450×60	550×65	550×75
35390	B5	B5	B5	B5	B5	–	–	–	–	–	–	–
40390	–	–	B5	B5	B5	B5	–	–	–	–	–	–
50390	–	–	B5	B5	B5	B5	B5	–	–	–	–	–
60390	–	–	–	B5	B5	B5	B5	B5	–	–	–	–
70390	–	–	–	–	B5	B5	B5	B5	B5	–	–	–
90390	–	–	–	–	–	B5	B5	B5	B5	B5	–	–
100390	–	–	–	–	–	–	B5	B5	B5	B5	B5	B5

Расшифровка обозначения маркировки

Условное обозначение маркировки модели содержит информацию о габарите, передаточном отношении и варианте крепления.

Мотор редуктор K50390 161.23 DA/В14 — 90L/4A BRE, где

K — коническо-цилиндрический мотор редуктор;
60390 — условный габарит редуктора;
16123 — передаточное число;
DA/В14— тип корпуса;
90L/4 BRE — типоразмер электродвигателя.

Купить коническо-цилиндрический мотор-редуктор К

У нас вы можете купить коническо-цилиндрические мотор-редуктор К производства Турция с передаточным числом от 5,71 до 183,23. Специалисты «Системы Качества» помогут вам подобрать и заказать нужную модель для конвейера, транспортерной ленты и тд. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена коническо-цилиндрического углового тихоходного мотор-редуктора К зависит от межосевого расстояния и мощности электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
