Крановый электродвигатель MTКH 011-6 (1,4/920)

Электродвигатель МТКН 011-6 1,4 кВт 920 об минКрановый электродвигатель МТКН 011-6 (mtkf 011-6) – трехфазный асинхронный электропривод переменного тока мощностью 1,4 кВт с короткозамкнутым ротором для работы на подъемно-транспортном оборудовании. Частота вращения вала – 920 об/мин. Основной эксплуатационный режим – повторно-кратковременный (S3), продолжительность включения ПВ – 40% (ГОСТ Р52776).

Применяется для комплектации ПТО – кранов, приводов редукторов мостовых и козловых кранов, лебедок, тельферов, редукторов кран-балок, электрических талей и прочих механизмов перемещения грузов.

Таблица технических характеристик

Короткозамкнутые двигатели МТКН 011-6 1,4 кВт предназначены для работы с напряжением 220/380 и 380/660 В, со схемами подключения выводов обмоток звезда и треугольник. Подбор кабеля производится согласно ГОСТ 31996—2012. В таблице указаны технические характеристики: фактическая частота вращения и диаметр вала, мощность, максимальный и пусковой крутящие моменты, КПД, вес и тд.

Тип двигателяP, кВт (ПВ=40%)N, об/минКПД, %I пусковой, АМ, НмСоs фВес, кгРазмеры вала, ммТермостойкость, °C
maxпусковойØL
МТКН 011 61,4920701841410,674628110180
MTKF 011-6150
МТКВ 011-6130

Виды электродвигателей МТК 011

Конструкция МТКН 011 6у1 im1001 дмткф мткну. Подшипниковые щиты, клеммная коробка, щеткодержательДвигатели серии МТК в габарите 011 производятся в РФ и Китае, каждый завод выпускает данный тип электродвигателей под разными маркировками: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, все они имеют схожие технические характеристики и могут быть взаимозаменяемыми.
В Украине наиболее распространенные такие модели крановых двигателей с короткозамкнутым ротором и мощностью 11 кВт:

  • МТКН 011-6 – классический мотор производства Сибэлектромотор (класс изоляции до 180 °C)
  • МТКF 011-6 – продукция «Ржевского краностроительного завода» (изоляция до 155 °C)
  • MTKB 011-6 – устаревшая модель с температурным пределом изоляции 130 °C;
  • МТКНУ 011-6 – импорт из Китая.

Где купить двигатель МТКН 011-6?

«Системы Качества» предлагают купить крановые электродвигатели МТКН 011-6 1,4 кВт 920 об/мин производства Сибэлектромотор или Ржевского завода с складских запасов. Вы получите надежный российский электромотор, прошедший заводскую подготовку, испытания на стендах, с украинской гарантией 12 месяцев и последующим сервисом в Украине.

Цены

В сравнении с фазными двигателями мтн 011 6, асинхронные короткозамкнутые электродвигатели применяются гораздо реже — имеют ограничения по частоте пусков, сложность в регулировании частоты вращения. Менее затратны в производстве, разница в цене до 30 %.

Электродвигатель типа МТКН 1,4 кВт 920 об/минЦена, грн
без НДСс НДС
МТКН 011-6 с хранения99608300
МТКН 011-6 БУ*от 7200от 6000
МТКФ 011-696008000
МТКВ 011-697208100
Импорт нового из Россиидоговорнаядоговорная
Производство Украиныне существуетне существует

*Покупка двигателей БУ, крайне не рекомендуется в связи с опасностью эксплуатации в приводах подъемных механизмах.

Справка

Чертежи и габаритные размеры

Ниже представлены габаритные, справочные и установочно-присоединительные размеры: длина, высота диаметр вала; крепеж по лапам, диаметр фланца и т.д. Чтобы рассмотреть чертеж ближе, кликните на картинку.

Чертеж и размеры кранового двигателя mtkh 011-6 mtkf mtkb 1,4 920

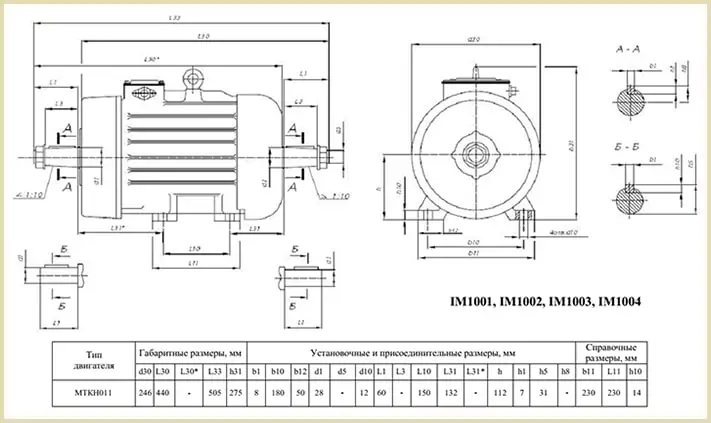

Чертеж и размеры МТКF 011 6 1,4 920 на лапах

Подшипники, смазка, сопротивление

В таблице приведены маркировки подшипников, тип и объем смазки применяемых при эксплуатации электромоторов МТКН 011-6, сопротивление обмоток и вибростойкость.

ПодшипникиСмазкаСопротивление обмоток, МОмВибростойкость, мм/с
МаркировкаРазмерТипОбъем, кг
76-80307С9Ш2У35×80×21УНИОЛ 2М/10,2>101,8

Монтажные исполнения

Для исполнений IM 1002, IM 2002 суммарная нагрузка на двух валах, не должна превышать допустимую для данной модели электродвигателя. Изготавливаем спец исполнения с цилиндрическими валами, нестандартной длиной или диаметром по чертежам заказчиков.

МТКН 011-6 IM 1001 - лапы, один цилиндрический вал с шпонкой
МТКФ 011 6 IM 1002 - двухвальный - лапы, два цилиндрических вала
МТКФ 011 6 IM 2001 - лапы-фланец, один цилиндрический вал со шпонкой
IM 2002 - лапы-фланец, два прямых конца вала. Диаметр 50 мм.

Расшифровка маркировки

расшифровка маркировки МТКН 312-6 У1
Для правильно оформления заказа, приводим расшифровку асинхронного двигателя МТКН 011-6 У1 IM 1001.

  • МТК – серия электродвигателя с короткозамкнутым ротором
  • Н – класс изоляции
  • 0 – условный габарит
  • 1 – номер серии
  • 1 – длина сердечника статора
  • 6 – количество полюсов
  • У1 – климатическое исполнение, категория размещения
  • IM 1001 – монтажное исполнение

Звоните и узнайте актуальные цены, наличие на складе электродвигателей МТКН 011-6!
