Электродвигатель MTКH 211В6 (7,5/880)

Электродвигатель МТКН 311-6 11 кВт 900 об минКрановый электродвигатель МТКН 211В6 (mtkf 211В6) – трехфазный асинхронный электропривод переменного тока мощностью 7,5 кВт с короткозамкнутым ротором для работы на подъемно-транспортном оборудовании. Частота вращения вала – 880 об/мин. Основной эксплуатационный режим – повторно-кратковременный (S3), продолжительность включения ПВ – 40% (ГОСТ Р52776).

Применяется для комплектации ПТО – кранов, приводов редукторов мостовых и козловых кранов, лебедок, тельферов, редукторов кран-балок, электрических талей и прочих механизмов перемещения грузов.

Таблица технических характеристик

Короткозамкнутые двигатели МТКН 211-В6 7,5 кВт предназначены для работы с напряжением 220/380 и 380/660 В, со схемами подключения выводов обмоток звезда и треугольник. Подбор кабеля производится согласно ГОСТ 31996—2012. В таблице указаны технические характеристики: фактическая частота вращения и диаметр вала, мощность, максимальный и пусковой крутящие моменты, КПД, вес и тд.

Тип двигателяХарактеристики
P, кВт (ПВ=40%)N, об/минКПД, %I пусковой, АМ, НмСоs фВес, кгРазмеры вала, ммТермостойкость, °C
maxпусковойØL
МТКН 211 В67,588078,5812702700,812240695180
MTKF 211-В6150
МТКВ 211В6130
4МТКН132LA6180

Виды электродвигателей МТК 211

Конструкция МТКН 211 В6у1 im1001 дмткф мткну. Подшипниковые щиты, клеммная коробка, щеткодержательДвигатели серии МТК в габарите 211 производятся в РФ и Китае, каждый завод выпускает данный тип электродвигателей под разными маркировками: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, все они имеют схожие технические характеристики и могут быть взаимозаменяемыми.
В Украине наиболее распространенные такие модели крановых двигателей с короткозамкнутым ротором и мощностью 7,5 кВт:

  • МТКН 211В6, 4МТКН 132LA6 – классический мотор производства Сибэлектромотор (класс изоляции до 180 °C)
  • МТКF 211В6 – продукция «Ржевского краностроительного завода» (изоляция до 155 °C)
  • MTKB 211-В6 – устаревшая модель с температурным пределом изоляции 130 °C;
  • МТКНУ 211 В6 – импорт из Китая.

Где купить двигатель МТКН 211-В6?

«Системы Качества» предлагают купить крановые электродвигатели МТКН 211В6 7,5 кВт 880 об/мин и МТКН 211-А6 производства Сибэлектромотор или Ржевского завода с складских запасов. Вы получите надежный российский электромотор, прошедший заводскую подготовку, испытания на стендах, с украинской гарантией 12 месяцев и последующим сервисом в Украине.

Цены

В сравнении с фазными двигателями мтн 211 В6, асинхронные короткозамкнутые электродвигатели применяются гораздо реже — имеют ограничения по частоте пусков, сложность в регулировании частоты вращения. Менее затратны в производстве, разница в цене до 30 %.

Электродвигатель типа МТКН 7,5 кВт 880 об/минЦена, грн
без НДСс НДС
МТКН 211В61580018960
МТКН 211В6 БУ*от 11000от 13200
МТКФ 211-В61550018600
МТКВ 211 В61500018000
Импорт нового из Россиидоговорнаядоговорная
Производство Украиныне существуетне существует

*Покупка двигателей БУ, крайне не рекомендуется в связи с опасностью эксплуатации в приводах подъемных механизмах.

Справка

Чертежи и габаритные размеры

Ниже представлены габаритные, справочные и установочно-присоединительные размеры: длина, высота диаметр вала; крепеж по лапам, диаметр фланца и т.д. Чтобы рассмотреть чертеж ближе, кликните на картинку.

Чертеж и размеры кранового двигателя mtkh 211-В6 mtkf mtkb 7,5 880

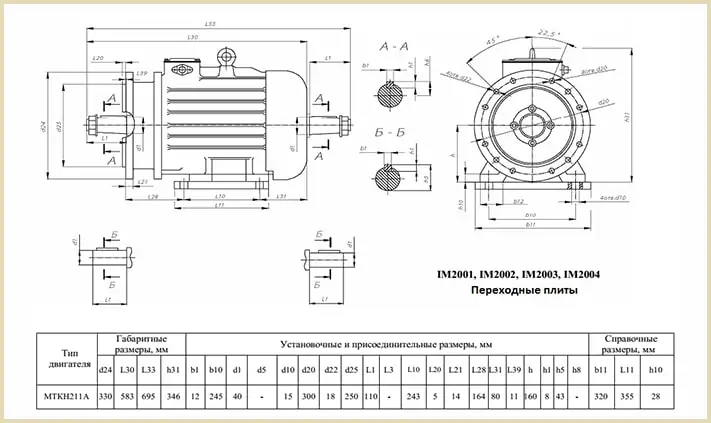

Чертеж и размеры МТКF 211 В6 7,5 880 на лапах

Подшипники, смазка, сопротивление

В таблице приведены маркировки подшипников, тип и объем смазки применяемых при эксплуатации электромоторов МТКН 211В6, сопротивление обмоток и вибростойкость.

ПодшипникиСмазкаСопротивление обмоток, МОмВибростойкость, мм/с
МаркировкаРазмерТипОбъем, кг
76-180309C9Ш2У45×100×25УНИОЛ 2М/10,2>101,8

Монтажные исполнения

Для исполнений IM 1002, IM 2002 суммарная нагрузка на двух валах, не должна превышать допустимую для данной модели электродвигателя. Изготавливаем спец исполнения с цилиндрическими валами, нестандартной длиной или диаметром по чертежам заказчиков.

МТКН 211-В6 IM 1001 - лапы, один цилиндрический вал с шпонкой
МТКФ 211 В6 IM 1002 - двухвальный - лапы, два цилиндрических вала
МТКФ 211 В6 IM 2001 - лапы-фланец, один цилиндрический вал со шпонкой
Двигатель 4МТКН 132LA6 IM 2002 - лапы-фланец, два прямых конца вала. Диаметр 50 мм.

Расшифровка маркировки

расшифровка маркировки МТКН 211-В6 У1
Для правильно оформления заказа, приводим расшифровку асинхронного двигателя МТКН 211-В6 У1 IM 1001.

  • МТК – серия электродвигателя с короткозамкнутым ротором
  • Н – класс изоляции
  • 2 – условный габарит
  • 1 – номер серии
  • 1 – длина сердечника статора
  • 6 – количество полюсов
  • У1 – климатическое исполнение, категория размещения
  • IM 1001 – монтажное исполнение

Звоните и узнайте актуальные цены, наличие на складе электродвигателей МТКН 211В6!
