Электродвигатель MTКH 511-8 (30/700)

Электродвигатель МТКН 511-8 30 кВт 700 об минКрановый электродвигатель МТКН 511-8 (mtkf 511-8) – трехфазный асинхронный электропривод переменного тока мощностью 30 кВт с короткозамкнутым ротором для работы на подъемно-транспортном оборудовании. Частота вращения вала – 700 об/мин. Основной эксплуатационный режим – повторно-кратковременный (S3), продолжительность включения ПВ – 40% (ГОСТ Р52776).

Применяется для комплектации ПТО – кранов, приводов редукторов мостовых и козловых кранов, лебедок, тельферов, редукторов кран-балок, электрических талей и прочих механизмов перемещения грузов.

Таблица технических характеристик

Короткозамкнутые двигатели МТКН 511-8 30 кВт предназначены для работы с напряжением 220/380 и 380/660 В, со схемами подключения выводов обмоток звезда и треугольник. Подбор кабеля производится согласно ГОСТ 31996—2012. В таблице указаны технические характеристики: фактическая частота вращения и диаметр вала, мощность, максимальный и пусковой крутящие моменты, КПД, вес и тд.

Тип двигателяP, кВт (ПВ=40%)N, об/минКПД, %I пусковой, АМ, НмСоs фВес, кгРазмеры вала, ммТермостойкость, °C
maxпусковойØL
МТКН 511 83070084420115011500,7538970945180
MTKF 511-8150
МТКВ 511-8130
4МТКМ225L8180

Виды электродвигателей МТК 511

Конструкция МТКН 511 8у1 im1001 дмткф мткну. Подшипниковые щиты, клеммная коробка, щеткодержательДвигатели серии МТК в габарите 511 производятся в РФ и Китае, каждый завод выпускает данный тип электродвигателей под разными маркировками: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, все они имеют схожие технические характеристики и могут быть взаимозаменяемыми.
В Украине наиболее распространенные такие модели крановых двигателей с короткозамкнутым ротором и мощностью 30 кВт:

  • МТКН 511-8 (4МТКМ 225L8) – классический мотор производства Сибэлектромотор (класс изоляции до 180 °C)
  • МТКF 511-8 – продукция «Ржевского краностроительного завода» (изоляция до 155 °C)
  • MTKB 511-8 – устаревшая модель с температурным пределом изоляции 130 °C;
  • МТКНУ 511-8 – импорт из Китая.

Где купить двигатель МТКН 511-8?

«Системы Качества» предлагают купить крановые электродвигатели МТКН 511-8 30 кВт 700 об/мин и МТКН 511-6 производства Сибэлектромотор или Ржевского завода с складских запасов. Вы получите надежный российский электромотор, прошедший заводскую подготовку, испытания на стендах, с украинской гарантией 12 месяцев и последующим сервисом в Украине.

Цены

В сравнении с фазными двигателями мтн 511 8, асинхронные короткозамкнутые электродвигатели применяются гораздо реже — имеют ограничения по частоте пусков, сложность в регулировании частоты вращения. Менее затратны в производстве, разница в цене до 30 %.

Электродвигатель типа МТКН 30 кВт 700 об/минЦена, грн
без НДСс НДС
МТКН 511-8 с хранения5600067200
МТКН 511-8 БУ*от 40000от 48000
МТКФ 511-85500066000
МТКВ 511-85400064800
Импорт нового из Россиидоговорнаядоговорная
Производство Украиныне существуетне существует

*Покупка двигателей БУ, крайне не рекомендуется в связи с опасностью эксплуатации в приводах подъемных механизмах.

Справка

Ниже представлены габаритные, справочные и установочно-присоединительные размеры: длина, высота диаметр вала; крепеж по лапам, диаметр фланца и т.д. Чтобы рассмотреть чертеж ближе, кликните на картинку.

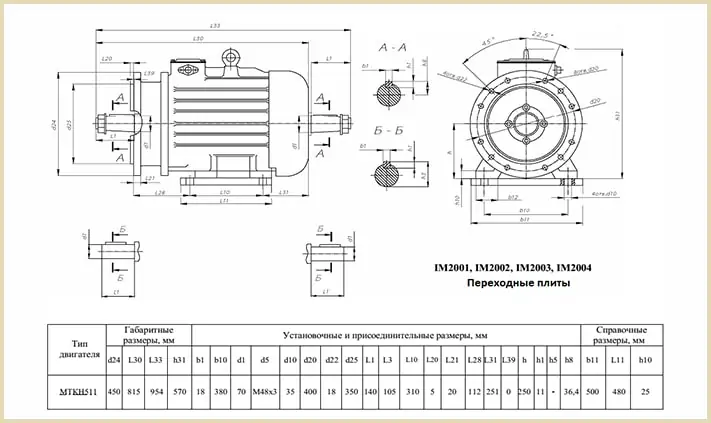

Чертеж и размеры кранового двигателя mtkh 511-8 mtkf mtkb 30 700
Чертеж и размеры МТКF 511 8 30 700 на лапах

Подшипники, смазка, сопротивление

В таблице приведены маркировки подшипников, тип и объем смазки применяемых при эксплуатации электромоторов МТКН 511-8, сопротивление обмоток и вибростойкость.

ПодшипникиСмазкаСопротивление обмоток, МОмВибростойкость, мм/с
МаркировкаРазмерТипОбъем, кг
B20-42616Ш80×170×58УНИОЛ 2М/10,2>102,8

Монтажные исполнения

Для исполнений IM 1002, IM 2002 суммарная нагрузка на двух валах, не должна превышать допустимую для данной модели электродвигателя. Изготавливаем спец исполнения с цилиндрическими валами, нестандартной длиной или диаметром по чертежам заказчиков.

IM 1003 - лапы, один конический вал с резьбой и гайкой
МТН 411-6 IM 1004 - двухвальный - лапы, два конических вала
МТФ 411-6 IM 2003 - лапы-фланец, один конический вал со шпонкой
Двигатель 4МТКМ225L8 IM 2004 - лапы-фланец, два прямых конца вала. Диаметр 65 мм.

Расшифровка маркировки

расшифровка маркировки МТКН 511-8 У1
Для правильно оформления заказа, приводим расшифровку асинхронного двигателя МТКН 511-8 У1 IM 1001.

  • МТК – серия электродвигателя с короткозамкнутым ротором
  • Н – класс изоляции
  • 5 – условный габарит
  • 1 – номер серии
  • 1 – длина сердечника статора
  • 8 – количество полюсов
  • У1 – климатическое исполнение, категория размещения
  • IM 1001 – монтажное исполнение

Звоните и узнайте актуальные цены, наличие на складе электродвигателей МТКН 511-8!
