Электродвигатель MTКH 512-8 (37/700)

Электродвигатель МТКН 512-8 37 кВт 700 об мин Крановый электродвигатель МТКН 512-8 (mtkf 512-8) – трехфазный асинхронный электропривод переменного тока мощностью 37 кВт с короткозамкнутым ротором для работы на подъемно-транспортном оборудовании. Частота вращения вала – 700 об/мин. Основной эксплуатационный режим – повторно-кратковременный (S3), продолжительность включения ПВ – 40% (ГОСТ Р52776).

Применяется для комплектации ПТО – кранов, приводов редукторов мостовых и козловых кранов, лебедок, тельферов, редукторов кран-балок, электрических талей и прочих механизмов перемещения грузов.

Таблица технических характеристик

Короткозамкнутые двигатели МТКН 512-8 37 кВт предназначены для работы с напряжением 220/380 и 380/660 В, со схемами подключения выводов обмоток звезда и треугольник. Подбор кабеля производится согласно ГОСТ 31996—2012. В таблице указаны технические характеристики: фактическая частота вращения и диаметр вала, мощность, максимальный и пусковой крутящие моменты, КПД, вес и тд.

Тип двигателя Характеристики
P, кВт (ПВ=40%) N, об/мин КПД, % I пусковой, А М, Нм Соs ф Вес, кг Размеры вала, мм Термостойкость, °C
max пусковой Ø L
МТКН 512-8 37 700 84 420 1150 1150 0,75 484 70 1054 180
MTKF 512-8 150
МТКВ 512-8 130
4МТКМ 225L8 85 468 1415 1415 0,78 470 155

Виды электродвигателей МТКН 512-8

Конструкция МТКН 512 8у1 im1001 дмткф мткну. Подшипниковые щиты, клеммная коробка, щеткодержательДвигатели серии МТКН 512-8 производятся в РФ и Китае, каждый завод выпускает данный тип электродвигателей под разными маркировками: МТКН, МТКF, МТКB, AMTКF, AMTКH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, все они имеют схожие технические характеристики и могут быть взаимозаменяемыми.
В Украине наиболее распространенные такие модели крановых двигателей с короткозамкнутым ротором и мощностью 7,5 кВт:

  • МТКН 512-8, 4МТКМ 225L8 – классический мотор производства Сибэлектромотор (класс изоляции до 180 °C)
  • МТКF 512-8 – продукция «Ржевского краностроительного завода» (изоляция до 155 °C)
  • MTKB 512-8 – устаревшая модель с температурным пределом изоляции 130 °C;
  • МТКНУ 512-8 – импорт из Китая.

Где купить двигатель МТКН 512-8?

«Системы Качества» предлагают купить крановые электродвигатели МТКН 512-8, 37 кВт 700 об/мин и МТКН 512-6 производства Сибэлектромотор или Ржевского завода с складских запасов. Вы получите надежный российский электромотор, прошедший заводскую подготовку, испытания на стендах, с украинской гарантией 12 месяцев и последующим сервисом в Украине.

Цены

В сравнении с фазными двигателями мтн 512-8, асинхронные короткозамкнутые электродвигатели применяются гораздо реже – имеют ограничения по частоте пусков, сложность в регулировании частоты вращения. Менее затратны в производстве, разница в цене до 30 %.

Электродвигатель типа МТКН 37 кВт 700 об/мин Цена, грн
без НДС с НДС
МТКН 511-8 72000 86400
МТКН 511-8 БУ* от 50000 от 60000
МТКФ 511-8 71000 85200
МТКВ 511-8 65000 78000
Импорт нового из России договорная договорная
Производство Украины не существует не существует

*Покупка двигателей БУ, крайне не рекомендуется в связи с опасностью эксплуатации в приводах подъемных механизмах.

Справка

Чертежи и габаритные размеры

Ниже представлены габаритные, справочные и установочно-присоединительные размеры: длина, высота диаметр вала; крепеж по лапам, диаметр фланца и т.д. Чтобы рассмотреть чертеж ближе, кликните на картинку.

Чертеж и размеры кранового двигателя mtkh 512-8 mtkf mtkb 37 700

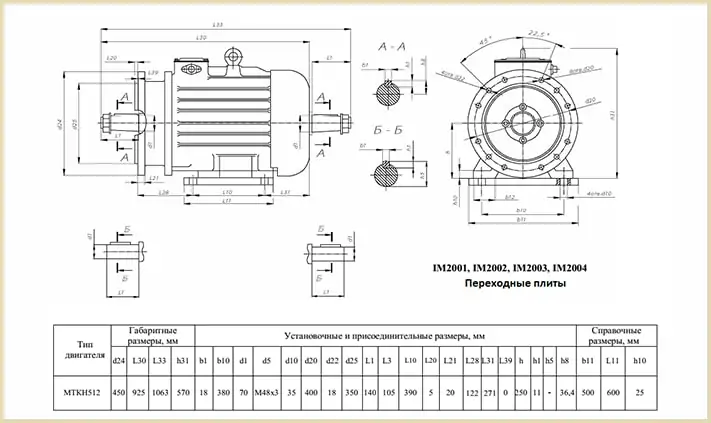

Чертеж и размеры МТКF 512 8 37 700 на лапах

Подшипники, смазка, сопротивление

В таблице приведены маркировки подшипников, тип и объем смазки применяемых при эксплуатации электромоторов МТКН 512-8, сопротивление обмоток и вибростойкость.

Подшипники Смазка Сопротивление обмоток, МОм Вибростойкость, мм/с
Маркировка Размер Тип Объем, кг
B20-42616Ш 80×170×58 УНИОЛ 2М/1 0,2 >10 2,8

Монтажные исполнения

Для исполнений IM 1002, IM 2002 суммарная нагрузка на двух валах, не должна превышать допустимую для данной модели электродвигателя. Изготавливаем спец исполнения с цилиндрическими валами, нестандартной длиной или диаметром по чертежам заказчиков.

IM 1003 - лапы, один конический вал с резьбой и гайкой
МТН 512-6 IM 1004 - двухвальный - лапы, два конических вала
МТФ 512-6 IM 2003 - лапы-фланец, один конический вал со шпонкой
Двигатель 4МТКМ 225L8 IM 2004 - лапы-фланец, два прямых конца вала. Диаметр 65 мм.

Расшифровка маркировки

расшифровка маркировки МТКН 512-8 У1
Для правильно оформления заказа, приводим расшифровку асинхронного двигателя МТКН 512-8У1 IM 1001.

  • МТК – серия электродвигателя с короткозамкнутым ротором
  • Н – класс изоляции
  • 5 – условный габарит
  • 1 – номер серии
  • 2 – длина сердечника статора
  • 8 – количество полюсов
  • У1 – климатическое исполнение, категория размещения
  • IM 1001 – монтажное исполнение

Звоните и узнайте актуальные цены, наличие на складе электродвигателей МТКН 512-8!

Електродвигун МТКН 512-8, 37 кВт 70 об хв з короткозамкненим ротором
