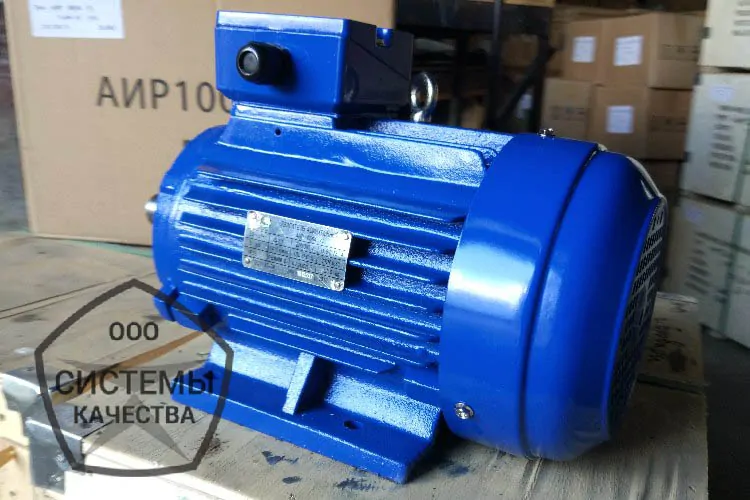

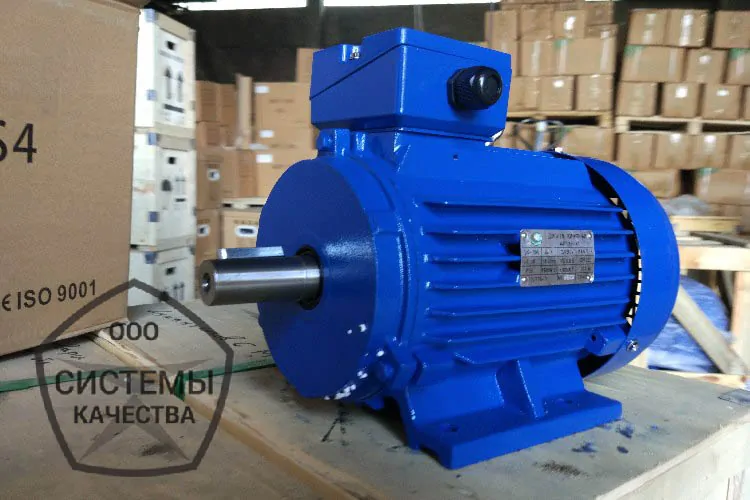

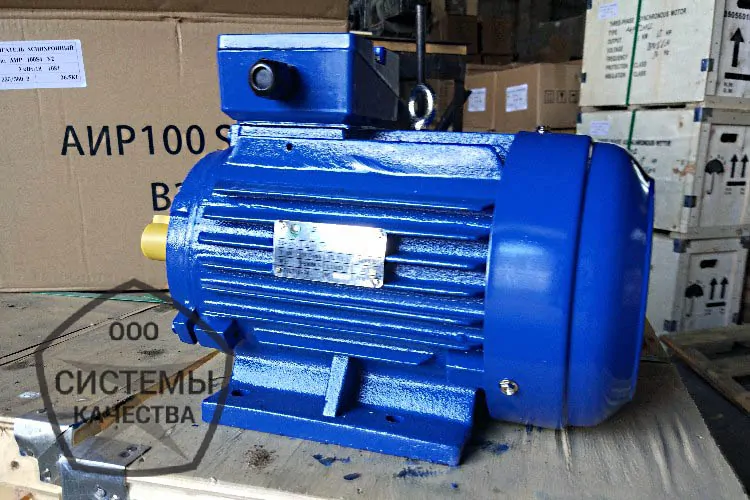

Электродвигатель АИР160S8/4 двухскоростной

Технические характеристики

Электродвигатель Мощность Скорость вращения КПД, % cos φ Iп/Iн Мп/Мн Мmax/Мн Мmin/Мн Масса, кг
АИР160S8/4 6,0 730 81,0 0,69 5,5 1,8 2,0 1,0 86,9
9,0 1460 84,0 0,88 7,0 1,5 2,0 0,8

Указаны технические параметры двухскоростного двигателя АИР160S8/4 производства Беларусь, характеристики многоскоростных моторов других производителей могут отличаться. Схемы подключения – треугольник-двойная звезда и тройная звезда – тройная звезда.

Габаритные размеры и чертеж

Размер электродвигателя Условное обозначение Для АИР 160S8/4
Диаметр вала d1 48
Высота h31 385
Длина вала l1 110
Длина по лапам l10 178
Ширина по лапам b10 256
Высота оси вращения h 160
Диаметр центров крепления фланцев d20 300
Внешний диаметр фланца d24 350
Длина l30 630

Чертеж многоскоростного электродвигателя АИР160M8/4

Расшифровка маркировки

Расшифровка маркировки АИР160S8/4

  • А – Асинхроный
  • И – Интерэлектро
  • Р – ГОСТ Р 51689
  • 160 – условный габарит
  • S – длина сердечника
  • 8 – полюсов низкой скорости
  • 4 – полюсов высокой скорости
  • У2 – климатическое исполнение

Где купить в Украине?

Двухскоростные электродвигатели АИР160S8/4 в Украине представлены российскими, белорусскими и китайскими производителями. При этом владимирские аналоги 4а160S8/4, 4ам 160S8/4, 5а160S8/4 и Уралэлектро АД160S8/4, АДМ160S8/4 встречаются исключительно в виде неликвидов складского хранения и БУ. Подбор под специфику технологического процесса со специалистом Систем Качества может сэкономить до 40% стоимости.
