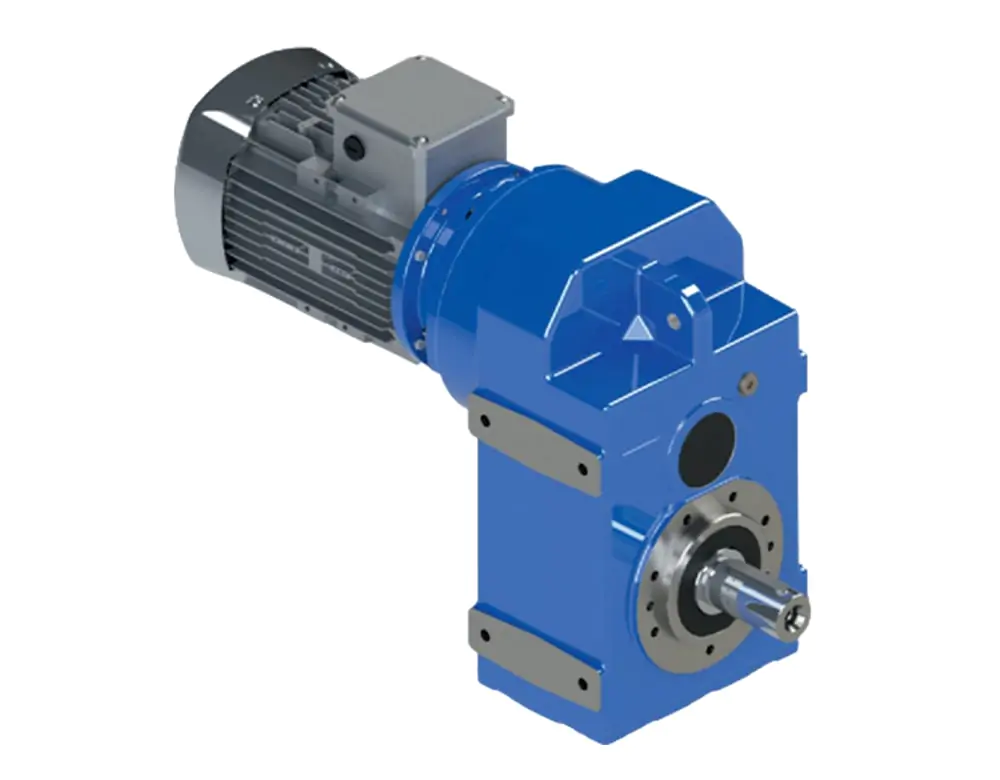

Каталог мотор-редукторов цилиндрических

В каталоге соосные и параллельные двухступенчатые, трехступенчатые, одноступенчатые цилиндрические мотор редукторы. Для просмотра чертежей с размерами и технических характеристик: количество оборотов на выходном валу, диапазон мощности электродвигателя, номинальный крутящий момент, допустимая нагрузка, масса – переходите к требуемой модели цилиндрического редуктора с двигателем.

Технические характеристики цилиндрического мотор-редуктора

В таблице указаны основные технические характеристики для подбора типоразмера цилиндрического мотор-редуктора – количество оборотов на выходном валу, диапазон мощности электродвигателя, номинальный крутящий момент, допустимая нагрузка, масса.

Цилиндрический мотор-редуктор	Диапазон частоты вращения, об/мин	Мощность двигателя, кВт	Крутящий момент, Нм	Диаметр вала редуктора, мм
A/F 253, A/F 252	5,7-291,8	0.12-2,9	95-200	25
A/F 303, A/F 302, A/F 301	5-953,2	0.16-4,2	25-300	30 (19)
A/F 353, A/F 352, A/F 351	5,2-1074,4	0,27-6,5	40-500	35 (24)
A/F 403, A/F 402, A/F 401	5,2-1066,7	0,47-13,96	80-850	40 (28)
A/F 503, A/F 502, A/F 501	6,3-1057,1	1,19-22,14	200-1800	50 (38)
A/F 603, A/F 602, A/F 601	5,8-1103,8	2,17-51,1	400-3600	60 (48)
A/F 703, A/F 702, A/F 701	5,4-1114,3	2,82-81,68	650-5000	70 (55)
A/F 903, A/F 902	6,8-271,3	5,7-130,69	4600-8000	90
МЦ2С-63	28-180	0,37–3,0	95–192	28
МЦ2С-80		0,75–5,5	199–379	35
МЦ2С-100		1,5–11	374–759	45
МЦ2С-125		3,0–18,5	748–1391	55
D/M 303, D/M 302	4,5-158,9	0,17-2,95	170-350	30
D/M 353, D/M 352	5,2-170,9	0,34-6,17	330-600	35
D/M 403, D/M 402	3,9-195,3	0,43-11,21	550-1000	40
D/M 503, D/M 502	3,6-177,8	0,62-15,78	850-1600	50
D/M 603, D/M 602	4,1-161,7	1,36-26,46	1500-3000	60

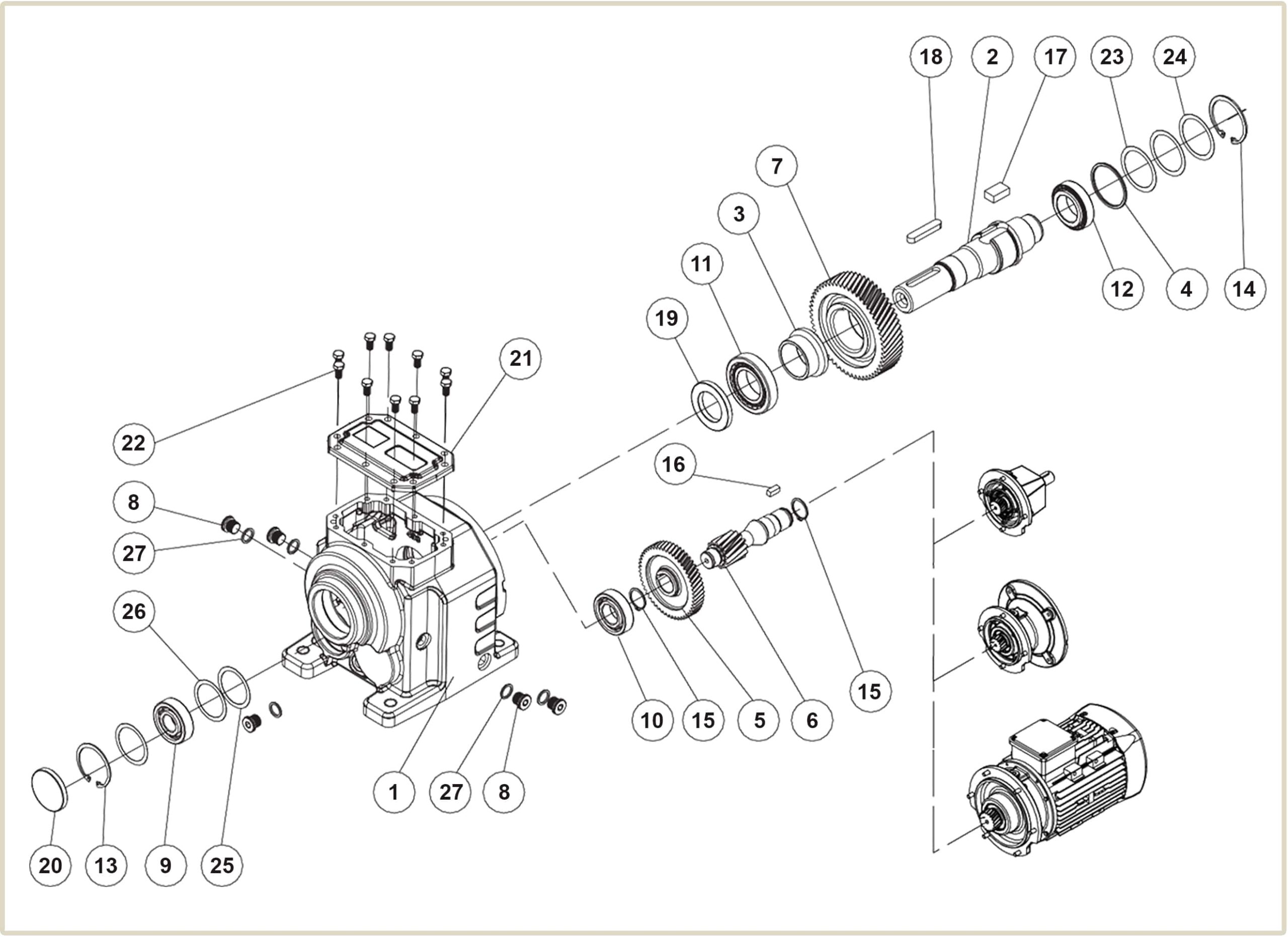

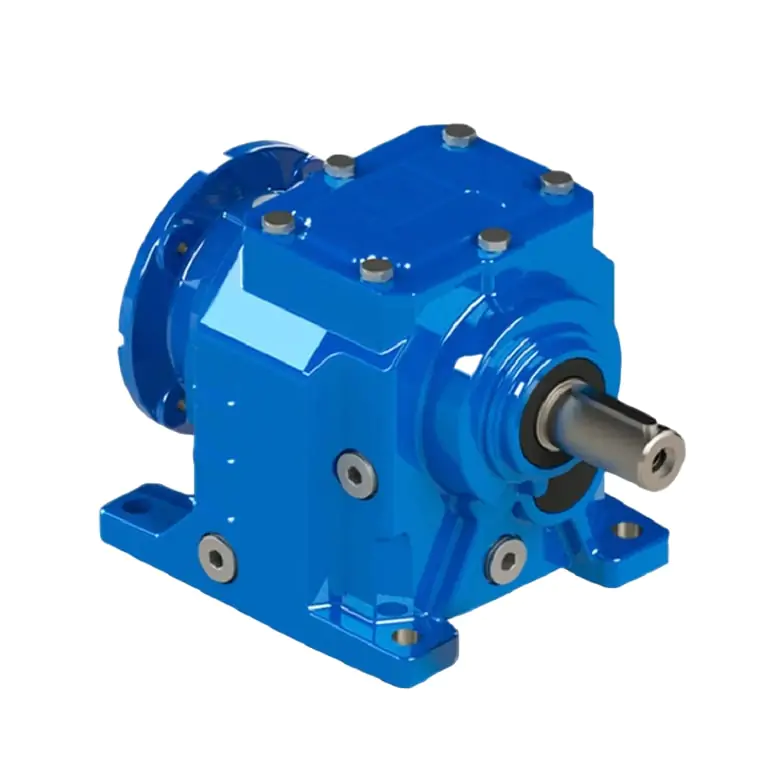

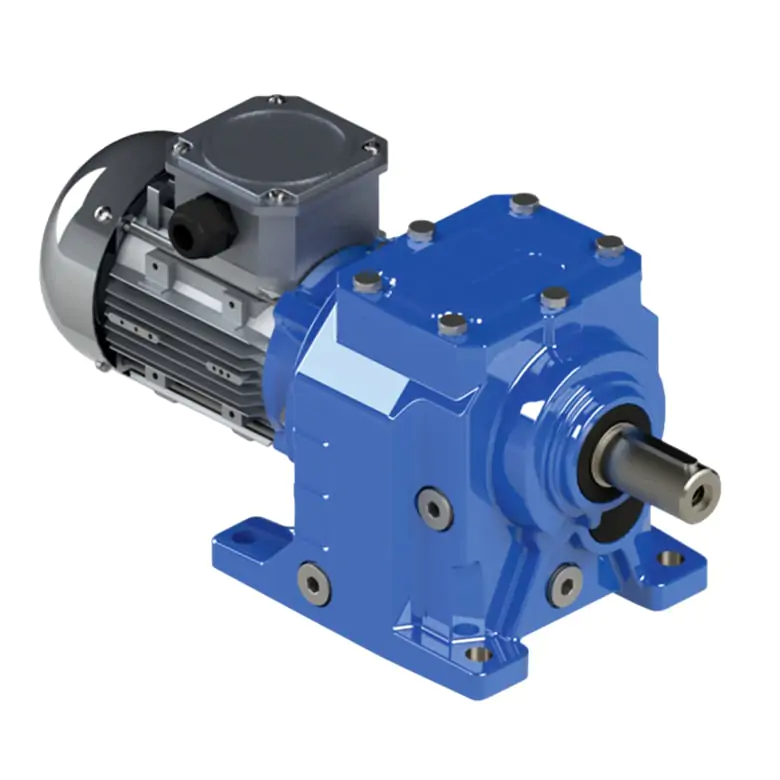

Устройство двухступенчатого цилиндрического соосного мотор-редуктора

Цилиндрический мотор-редуктор состоит из редукторной части с одноступенчатой, двухступенчатой или трехступенчатой цилиндрической передачей и электродвигателя, жестко смонтированного присоединительным фланцем. Конструктивно различаются на соосные и параллельные, монтаж с помощью лап или фланца в горизонтальном либо вертикальном положении. Ниже представлено наглядное устройство двухступенчатого цилиндрического соосного мотор-редуктора.

№	Деталь	№	Деталь	№	Деталь
1	Корпус	10	Подшипник	19	Уплотнение вала
2	Выходной вал	11		20	Крышка
3	Втулка	12		21	Крышка
4	Опорная шайба	13	Стопорное кольцо	22	Болт
5	Зубчатое колесо	14		23	Регулировочная шайба
6	Вал-шестерня	15		24
7	Шестерня	16	Шпонка	25
8	Масляная пробка	17		26
9	Подшипник	18		27	Уплотнение

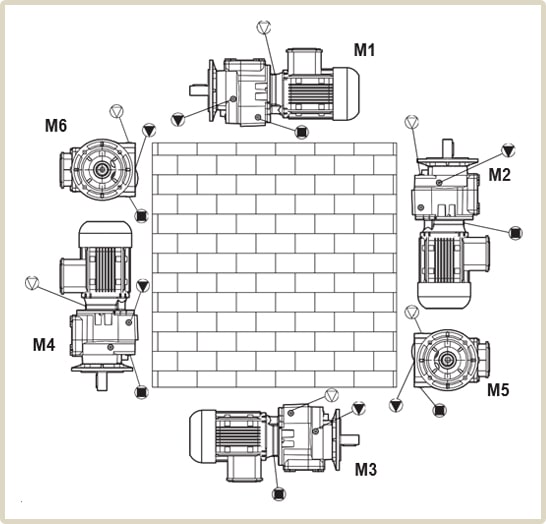

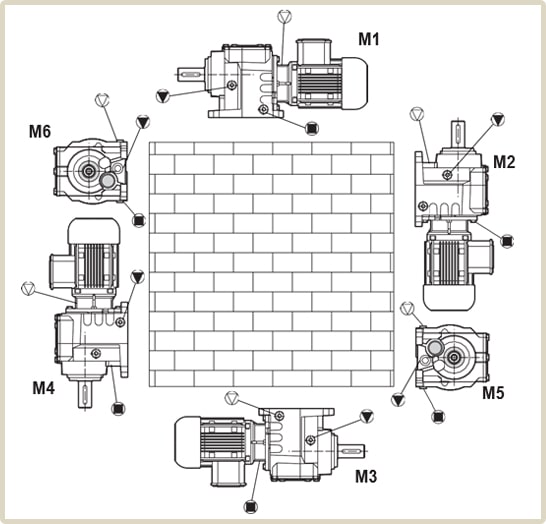

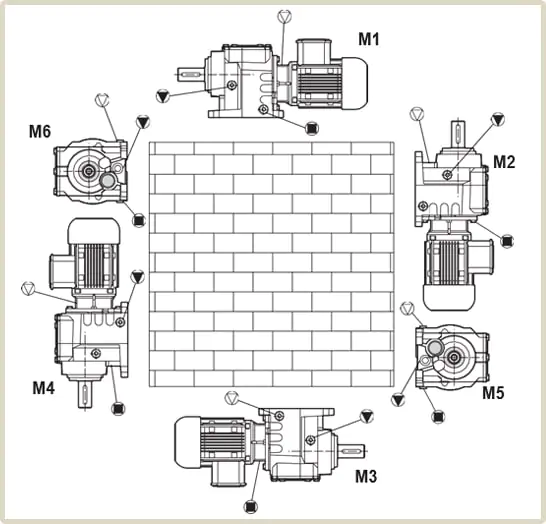

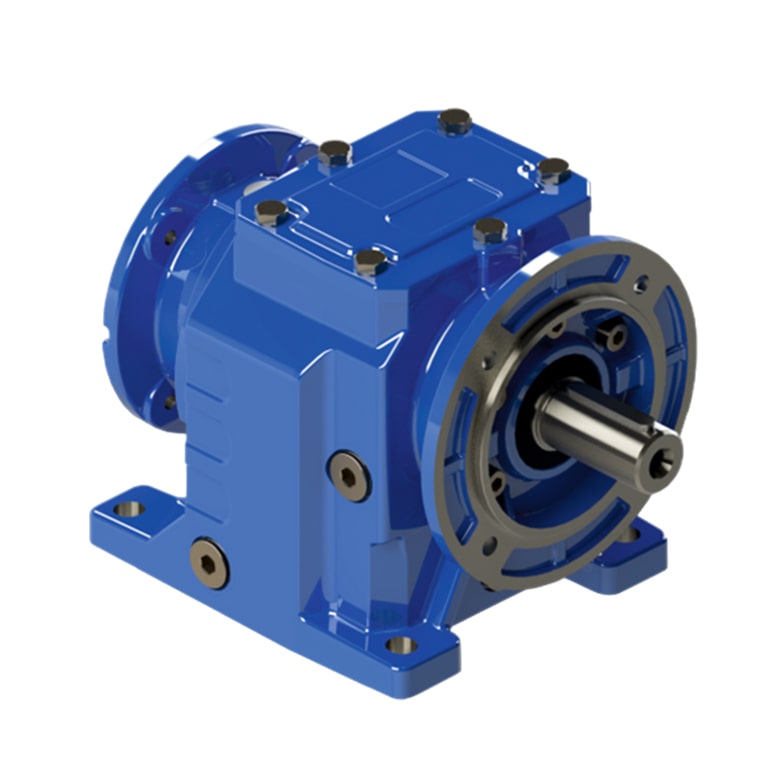

Монтажное исполнение цилиндрического мотор редуктора

Цилиндрические мотор-редукторы имеют возможность установки в горизонтальном и вертикальном положениях. Подробно смотрите на схемах ниже.

Купить цилиндрический мотор-редуктор

У нас вы можете купить цилиндрический мотор-редуктор двухступенчатый, одноступенчатый, трехступенчатый соосный или параллельный производства Украина, Турция. Комплектуем асинхронными трехфазными электродвигателями разных производителей, чтобы адаптировать цену под заказчика. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена цилиндрического мотор редуктора зависит от производителя, межосевого расстояния и мощности электродвигателя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели – обратитесь к менеджеру или отправьте запрос на почту.
