Двухступенчатый редуктор NMRV

Червячный двухступенчатых редуктор NMRV
Двухступенчатые NMRV – это комбинация двух одноступенчатых червячных редукторов, жестко соединенных между собой специальным монтажным устройством. Данная конструкция позволяет достичь максимального передаточного числа, что позволяет снизить выходные обороты до минимума. Каждая из ступеней имеет ряд передаточных чисел – 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100, для определения суммарного передаточного отношения 2-х ступеней NMRV – значения умножаются между собой.

Каталог двухступенчатых мотор-редукторов NMRV

В каталоге двухступенчатых червячных NMRV указаны основные технические характеристики для наиболее популярных передаточных чисел и комбинаций типоразмеров. Ознакомьтесь с габаритными и присоединительными размерами ниже для расчета и подготовки посадочных мест под монтаж. Более подробные параметры или помощь в подборе, можно получить связавшись с нашим менеджером.

NMRV-030/040

Габаритные и присоединительные размеры мотор-редуктора NMRV-030/040 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-030/040 4,7 i=300 10 30 73 0,08
3,5 i=400 10 40 67 0,06
2,8 i=500 20 25 59 0,04
2,3 i=600 20 30 63 0,04
1,9 i=750 25 30 68 0,04
1,6 i=900 30 30 59 0,03
1,2 i=1200 40 30 48 0,02
0,9 i=1500 50 30 57 0,02
0,8 i=1800 60 30 60 0,02
0,58 i=2400 60 40 36 0,01
0,47 i=3000 60 50 45 0,01
0,35 i=4000 50 80 33 0,01
0,28 i=5000 50 100 29 0,01

NMRV-030/050

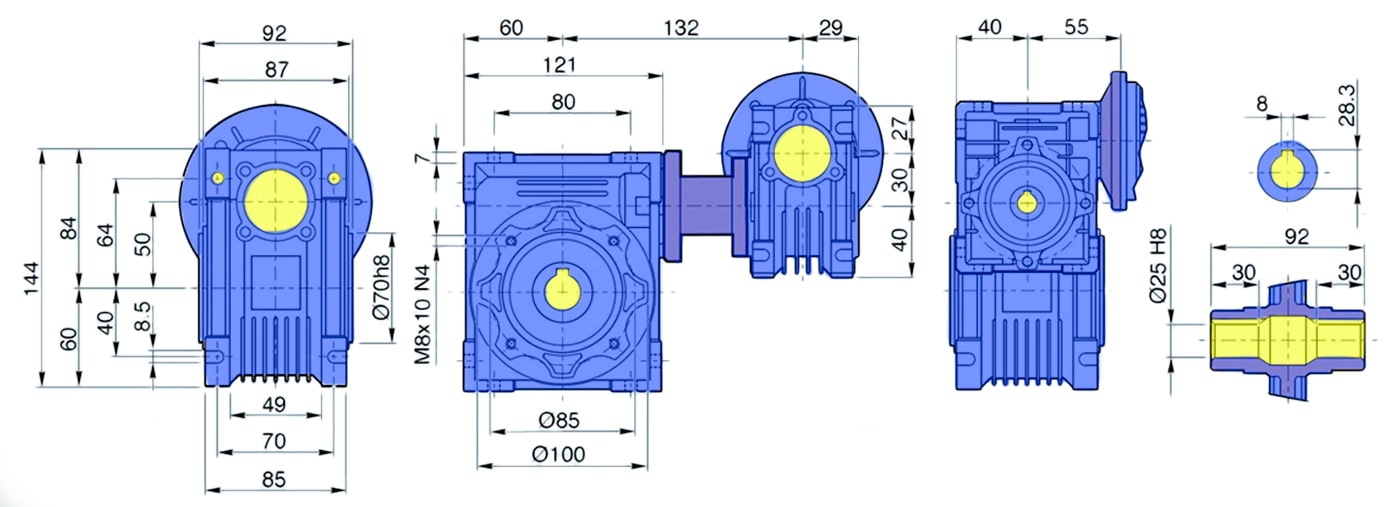

Габаритные и присоединительные размеры мотор-редуктора NMRV-030/050 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-030/050 4,7  i=300  10  30 140 0,15
3,5  i=400  10  40 115 0,1
2,8  i=500  20  25 120 0,09
2,3  i=600  20  30 130 0,08
1,9  i=750  25  30 123 0,07
1,6  i=900  30  30 118 0,06
1,2  i=1200  40  30 96 0,04
0,9  i=1500  50  30 111 0,04
0,8  i=1800  60  30 122 0,04
0,58  i=2400  60  40 110 0,03
0,47  i=3000  60  50 80 0,02
0,35  i=4000  50  80 82 0,02
0,28  i=5000  50  100 82 0,02

NMRV-030/063

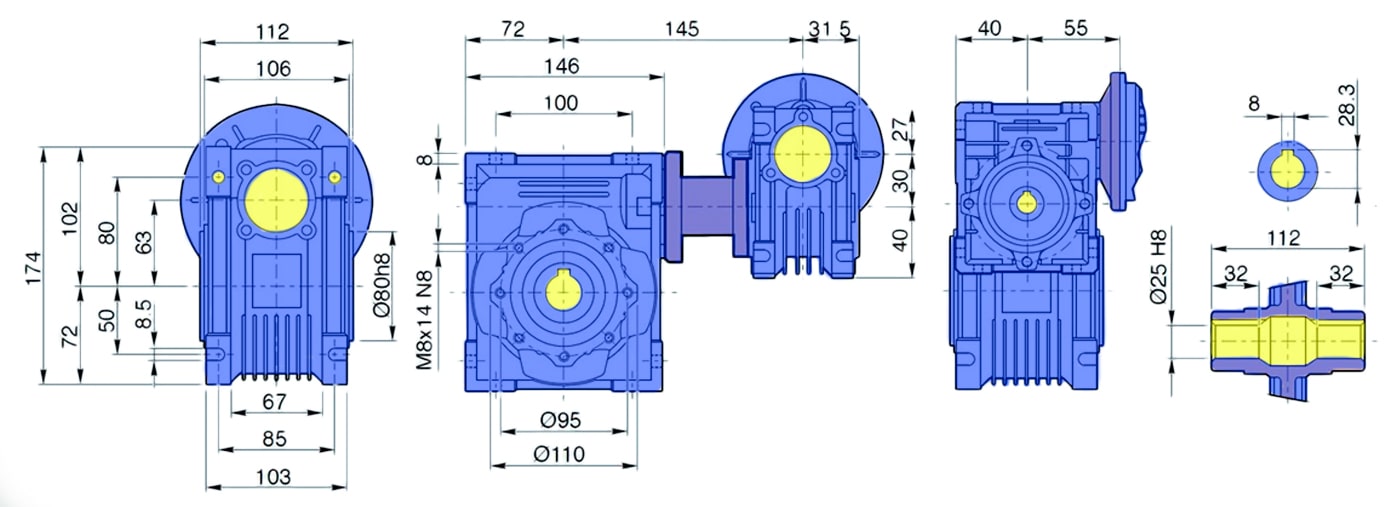

Размеры мотор-редуктора NMRV-030/063 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-030/063 4,7  i=300  10  30 234 0,24
3,5  i=400  10  40 228 0,19
2,8  i=500  20  25 210 0,15
2,3  i=600  20  30 216 0,13
1,9  i=750  25  30 199 0,11
1,6  i=900  30  30 188 0,09
1,2  i=1200  40  30 197 0,08
0,9  i=1500  50  30 773 0,06
0,8  i=1800  60  30 159 0,05
0,58  i=2400  60  40 189 0,05
0,47  i=3000  60  50 171 0,04
0,35  i=4000  50  80 147 0,03
0,28  i=5000  50  100 109 0,02

NMRV-040/075

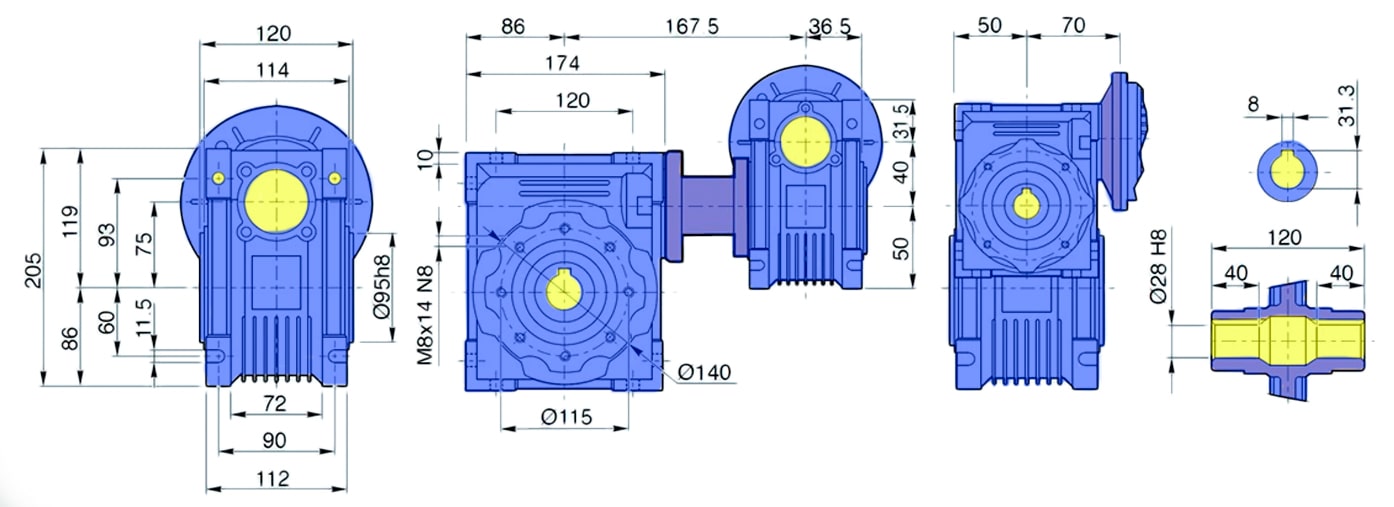

Размеры мотор-редуктора NMRV-040/075 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-040/075 4,7  i=300  10  30 373 0,36
3,5  i=400  10  40 346 0,27
2,8  i=500  20  25 315 0,21
2,3  i=600  20  30 355 0,19
1,9  i=750  25  30 330 0,16
1,6  i=900  30  30 326 0,14
1,2  i=1200  40  30 315 0,11
0,9  i=1500  50  30 339 0,1
0,8  i=1800  60  30 331 0,09
0,58  i=2400  60  40 311 0,07
0,47  i=3000  60  50 254 0,05
0,35  i=4000  50  80 240 0,04
0,28  i=5000  50  100 205 0,03

NMRV-040/090

Размеры мотор-редуктора NMRV-040/090 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-040/090 4,7  i=300  10  30 614 0,56
3,5  i=400  10  40 587 0,43
2,8  i=500  20  25 545 0,34
2,3  i=600  20  30 585 0,3
1,9  i=750  25  30 509 0,23
1,6  i=900  30  30 465 0,19
1,2  i=1200  40  30 514 0,17
0,9  i=1500  50  30 503 0,14
0,8  i=1800  60  30 431 0,11
0,58  i=2400  60  40 543 0,11
0,47  i=3000  60  50 439 0,08
0,35  i=4000  50  80 460 0,08
0,28  i=5000  50  100 410 0,06

NMRV-050/110

Размеры мотор-редуктора NMRV-050/110 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-050/110 4,7  i=300  10  30 1229 1,1
3,5  i=400  10  40 1164 0,79
2,8  i=500  20  25 1248 0,61
2,3  i=600  20  30 1096 0,55
1,9  i=750  25  30 1108 0,49
1,6  i=900  30  30 1078 0,43
1,2  i=1200  40  30 962 0,31
0,9  i=1500  50  30 1109 0,3
0,8  i=1800  60  30 1051 0,26
0,58  i=2400  60  40 1001 0,19
0,47  i=3000  60  50 914 0,15
0,35  i=4000  50  80 819 0,13
0,28  i=5000  50  100 746 0,1

NMRV-063/130

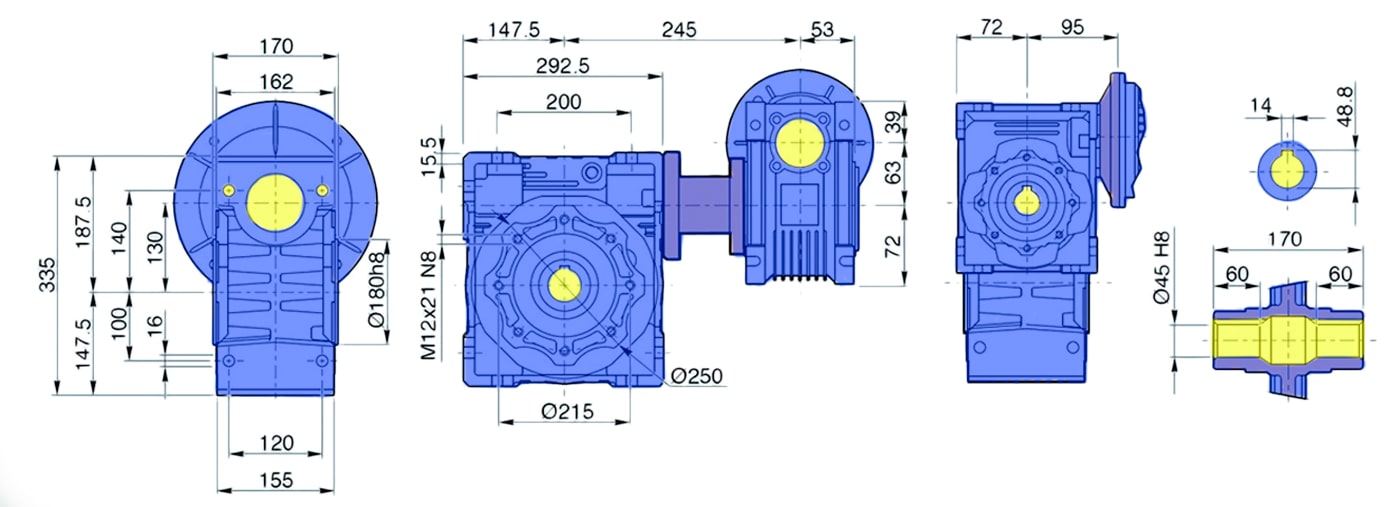

Размеры мотор-редуктора NMRV-063/130 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-063/130 4,7  i=300  10  30 1737 1,5
3,5  i=400  10  40 1621 1,1
2,8  i=500  20  25 1496 0,86
2,3  i=600  20  30 1578 0,76
1,9  i=750  25  30 1559 0,66
1,6  i=900  30  30 1558 0,58
1,2  i=1200  40  30 1403 0,43
0,9  i=1500  50  30 1522 0,39
0,8  i=1800  60  30 1500 0,35
0,58  i=2400  60  40 1358 0,25
0,47  i=3000  60  50 1300 0,2
0,35  i=4000  50  80 1146 0,15
0,28  i=5000  50  100 938 0,11

NMRV-063/150

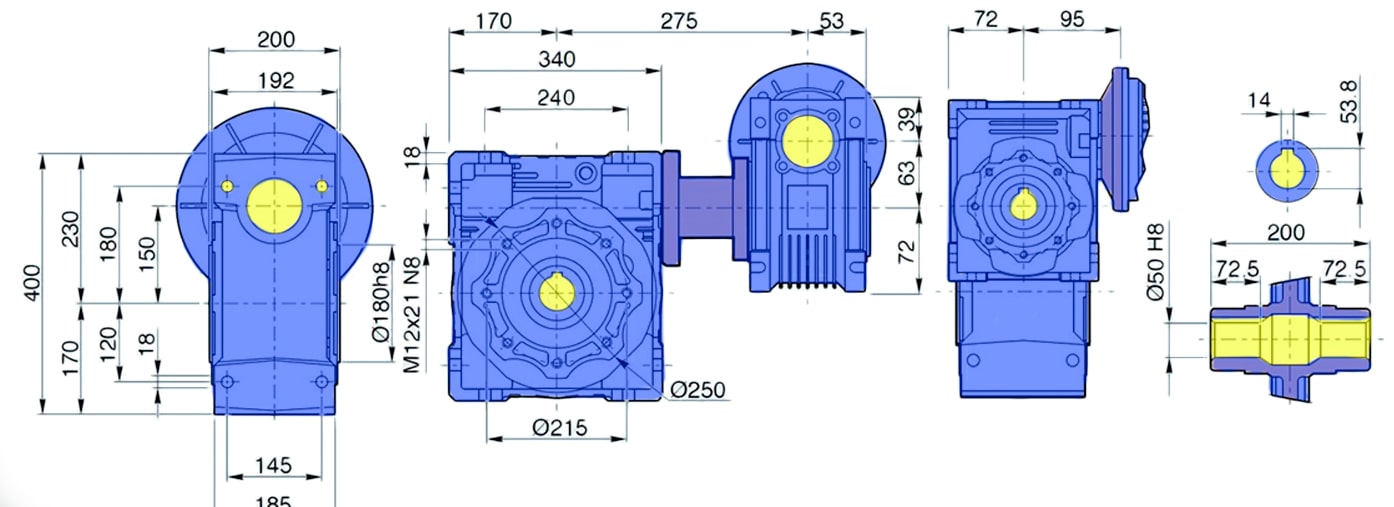

Размеры мотор-редуктора NMRV-063/150 чертеж

Червячный двухступенчатый Технические характеристики
Частота вращения выходного вала, об/мин Передаточное число Номинальный крутящий момент, Нм Мощность двигателя 1400 об/мин, кВт
суммарное i1 i2
Редуктор NMRV-063/150 9.3  i=150 10 15 2340 3.4
7.0  i=200 10 20 2340 2.7
5.6  i=250 10 25 2050 1.9
4,7  i=300  10  30 2340 1.9
3,5  i=400  10  40 2670 1.8
2,8  i=500  20  25 2330 1.4
2,3  i=600  20  30 2670 1.3
1,9  i=750  25  30 2330 0.98
1,6  i=900  30  30 2100 0.71
1,2  i=1200  40  30 2670 0.75
0,8  i=1800  60  30 2100 0.44
0,58  i=2400  60  40 2670 0.46
0,47  i=3000  60  50 2330 0.34
0,35  i=4000  50  80 1880 0.23
0,28  i=5000  50  100 1650 0.18

Варианты сборки

Двухступенчатые червячные редукторы NMRV могут компоноваться вариантами сборки: AS1, AS2, ВS2, ВS1, VS2, VS1, PS1, PS2. Пример схемы сборки ниже.

Варианты и схемы сборки редукторов NMRV+NMRV

Как купить червячный редуктор NMRV?

У нас вы можете купить двухступенчатые червячные редукторы НМРВ в таких комбинациях: NMRV-30/40, NMRV-30/50, NMRV-30/63, NMRV-40/63, NMRV-40/75, NMRV-40/90, NMRV-50/110, NMRV-63/110, NMRV-63/130, NMRV-63/150, NMRV-75/150. Специалисты «Системы Качества» помогут вам подобрать и заказать нужный редуктор. Гарантия на оборудование – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.

Цена на червячные двухступенчатые редукторы NMRV зависит от межосевого расстояния, мощности электродвигателя и страны производителя. Для опта действует система скидок 5-15% от прайса. Для просчета стоимости нужной модели 2 ступенчатого червячного NMRV в сборе с электродвигателем – обратитесь к менеджеру или отправьте запрос на почту.
