Редуктор NMRV 063

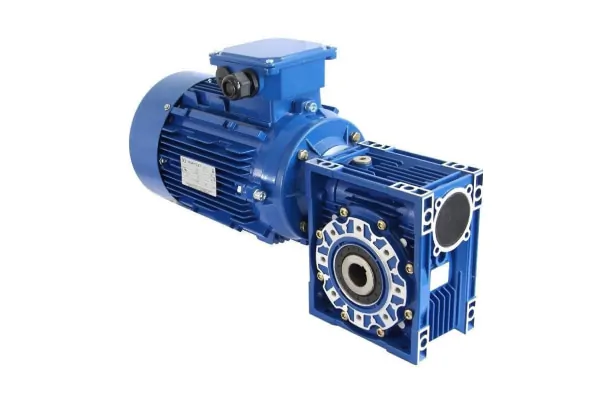

Одноступенчатый мотор-редуктор NMRV 063 i 80 Мотоварио Италия фото
  • Червячный редуктор NMRV 063 i 25 производства Китай
  • Редуктор motovario NRV 63 i 20

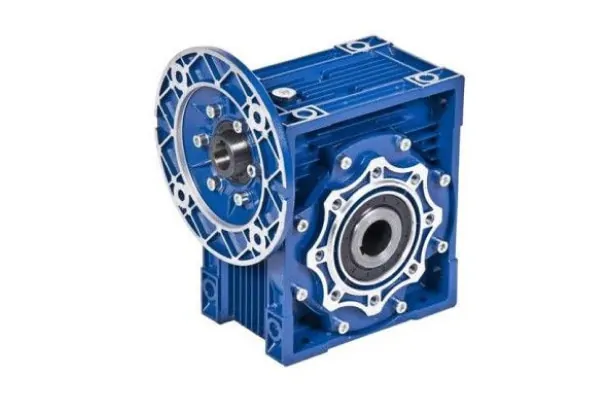

  • Редуктор червячный NMRV 063 в алюминиевом корпусе
Редуктор NMRV 063 — это червячный одноступенчатый мотор-редуктор производства Motovario Италия или Китай с межосевым расстоянием 63 мм. Состоит из редукторной части NRV 063 и асинхронного электродвигателя стандарта DIN/ГОСТ, жестко смонтированных между собой фланцами. Маркировка турецкого аналога – PMRV/PRV 063, китайского – RV 063 (технические характеристики, габаритные размеры по чертежам совпадают, отличие цена, качество, масса). Номинальный крутящий момент выходного вала – 51-168 Нм, диапазон частоты вращения 9 – 373 об/мин. У Систем качества можно купить итальянские и китайские редукторы NMRV-063 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технические характеристики редуктора NMRV 063

В таблице технические характеристики редуктора NMRV063, взяты из паспорта производителя. Подбирайте модель редуктора NMRV 063 по передаточному числу и номинальному крутящему моменту. Корпус изготовлен из алюминия, вес – 6,2 кг. Объём заправляемой смазки – 0,3 л

Модель мотор-редуктора Частота вращения двигателя, об/мин Передаточное число Обороты выходного вала, об/мин Мощность электродвигателя, кВт Крутящий момент, Нм КПД Сервис-фактор
NMRV 063 2800 7,5 373 2,2 51 0,90 1,98
10 280 67 0,89 1,56
15 187 97 0,86 1,09
20 140 1,5 89 0,86 1,23
25 112 1,1 78 0,83 1,24
30 93 89 0,79 1,36
40 70 114 0,76 1,03
50 56 0,75 92 0,72 1,25
60 47 106 0,69 1,05
80 35 0,55 96 0,64 1,02
100 28 110 0,59 0,87
1400 7,5 187 1,8 81 0,88 1,70
10 140 107 0,87 1,30
15 93 1,5 128 0,83 1,10
20 70 1,1 123 0,81 1,10
25 56 0,92 123 0,79 1,00
30 47 140 0,74 1,10
40 35 0,75 145 0,71 1,00
50 28 0,55 125 0,67 1,20
60 23 141 0,63 1,00
80 18 0,37 115 0,57 1,10
100 14 131 0,52 1,09
900 7,5 120 1,1 76 0,87 1,97
10 90 100 0,85 1,53
15 60 0,75 97 0,81 1,65
20 45 124 0,78 1,19
25 36 0,55 110 0,75 1,24
30 30 0,75 168 0,70 1,05
40 23 0,55 156 0,67 1,03
50 18 0,37 123 0,63 1,27
60 15 138 0,59 1,07
80 11 0,25 111 0,52 1,18
100 9 0,18 90 0,47 1,39

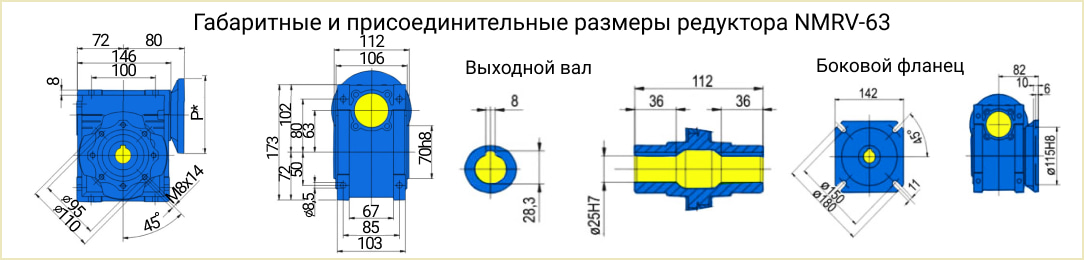

Чертеж габаритно-присоединительных размеров NMRV-063

На чертеже указаны габаритные и присоединительные размеры редуктора NMRV-063: длина, высота, ширина, диаметр полого выходного вала, крепежные размеры.Размеры редуктора NMRV 063 чертеж

Присоединительные размеры под электродвигатель

Присоединительные размеры редукторной части NMRV-063 Motovario соответствуют стандарту DIN, подходят для монтажа через фланец с электродвигателями серии АИС и АИР. В таблице указаны размеры посадочных мест фланцев и диаметры валов.

Редуктор Габарит электродвигателя Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-063 90В5 130 165 200 24 24 24 24 24 24 – – – – –
90В14 95 115 140
80В5 130 165 200 19 19 19 19 19 19 19 19 19 – –
80В14 80 100 120
71В5 110 130 160  –  –  –  –  –  –  14 14 14 14 14
71В14 70 85 105

Варианты сборки

Редукторную часть NMRV063 производят с такими монтажными исполнениями – В3, В8, V5, В6, B7, V6. Пример схемы сборки ниже.

схемы сборки редукторов NMRV 063


Расшифровка обозначения маркировки

Расшифровка обозначения маркировки мотор-редуктора NMRV 063

Условное обозначение названия модели содержит информацию о габарите, передаточном отношении и варианте сборки.

  • NRV – тип редуктора
  • 063 – межосевое расстояние
  • 10 – передаточное число
  • В3 – монтажное исполнение

Цены на червячные редукторы NMRV 063

У нас можно купить червячный редуктор NMRV 063 производства Китай и Италия Мотоварио с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Подходят на замену червячным редукторам отечественного производства. Цена на заправленный маслом червячный редуктор NMRV063:3D модель мотор-редуктор NMRV 063

  • Итальянский NMRV 063 стоит от 8420 грн;
  • Китайский NMRV063 стоит от 4200 грн;
  • Отечественный 2Ч-63 стоит от 5160 грн.

Цена указана за редукторную часть без электродвигателя – для просчета стоимости в сборе обратитесь к менеджеру по телефону или отправьте запрос на почту. Гарантия – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте по предоплате за доставку. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.
