Редуктор NMRV 075

Одноступенчатый мотор-редуктор NMRV 075 i 80 Мотоварио Италия фото

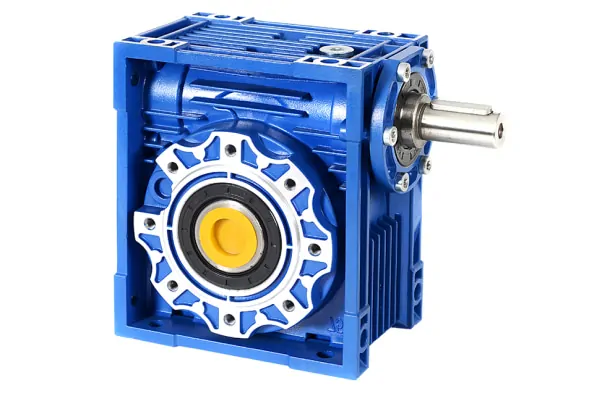

  • Редуктор motovario NRV 075 i 20

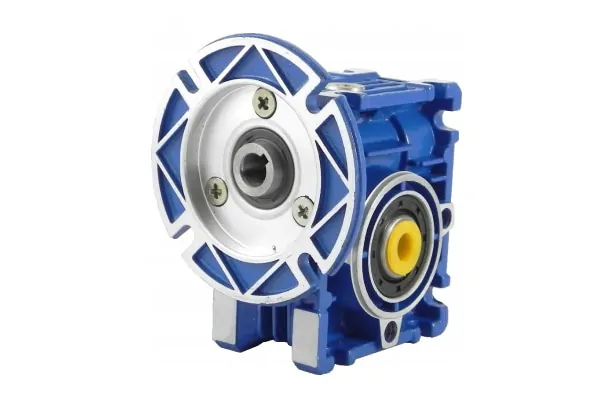

  • Червячный редуктор NMRV 075 i 25 производства Китай
  • Редуктор червячный NMRV 075 в алюминиевом корпусе
Редуктор NMRV 075 — это червячный одноступенчатый мотор-редуктор производства Motovario Италия или Китай с межосевым расстоянием 075 мм. Состоит из редукторной части NRV 075 и асинхронного электродвигателя стандарта DIN/ГОСТ, жестко смонтированных между собой фланцами. Маркировка турецкого аналога – PMRV/PRV 075, китайского – RV 075 (технические характеристики, габаритные размеры по чертежам совпадают, отличие цена, качество, масса). Номинальный крутящий момент выходного вала – 110-258 Нм, диапазон частоты вращения 9 – 373 об/мин. У Систем качества можно купить итальянские и китайские редукторы NMRV-75 с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100.

Технические характеристики редуктора NMRV 075

В таблице технические характеристики редуктора NMRV075, взяты из паспорта производителя. Подбирайте модель редуктора NMRV 075 по передаточному числу и номинальному крутящему моменту. Корпус изготовлен из алюминия, вес – 9,0 кг. Объём заправляемой смазки – 0,55 л.

Модель мотор-редуктора Частота вращения двигателя, об/мин Передаточное число Обороты выходного вала, об/мин Мощность электродвигателя, кВт Крутящий момент, Нм КПД Сервис-фактор
NMRV 075 2800 7,5 373 5,5 127 0,90 1,31
10 280 169 0,90 1,01
15 187 3,0 136 0,89 1,31
20 140 176 0,86 1,06
25 112 2,2 156 0,83 1,09
30 93 182 0,81 1,06
40 70 1,5 159 0,78 1,23
50 56 191 0,75 0,97
60 47 0,75 110 0,72 1,62
80 35 135 0,66 1,14
100 28 156 0,61 0,91
1400 7,5 187 4 182 0,89 1,27
10 140 240 0,88 0,98
15 93 2,2 193 0,86 1,23
20 70 248 0,83 0,97
25 56 1,5 205 0,80 1,06
30 47 235 0,77 1,06
40 35 1,1 217 0,72 1,17
50 28 0,92 217 0,69 1,07
60 23 0,75 200 0,65 1,11
80 18 0,55 181 0,60 1,07
100 14 0,37 142 0,56 1,27
900 7,5 120 2,2 154 0,88 1,63
10 90 201 0,86 1,24
15 60 1,8 235 0,82 1,06
20 45 1,5 254 0,80 0,98
25 36 1,1 226 0,75 1,04
30 30 258 0,74 1,03
40 23 0,75 216 0,68 1,24
50 18 255 0,64 0,97
60 15 0,55 214 0,61 1,10
80 11 0,37 173 0,55 1,17
100 9 0,25 135 0,51 1,29

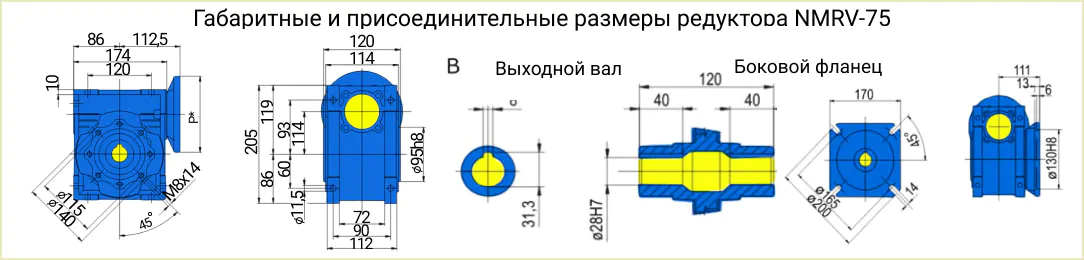

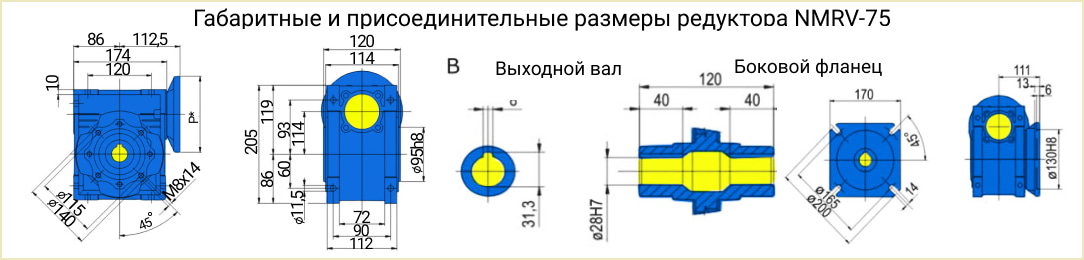

Чертеж габаритно-присоединительных размеров NMRV-075

На чертеже указаны габаритные и присоединительные размеры редуктора NMRV-075: длина, высота, ширина, диаметр полого выходного вала, крепежные размеры.Размеры редуктора NMRV 075 чертеж

Присоединительные размеры под электродвигатель

Присоединительные размеры редукторной части NMRV-075 Motovario соответствуют стандарту DIN, подходят для монтажа через фланец с электродвигателями серии АИС и АИР. В таблице указаны размеры посадочных мест фланцев и диаметры валов.

Редуктор Габарит электродвигателя Диаметр фланца Диаметр вала в зависимости от передаточного числа
по замку по центру крепежных отверстий наружный 7,5 10 15 20 25 30 40 50 60 80 100
NMRV-075 100/112В5 180 215 250 28 28 28 – – – – – – – –
100/112В14 110 130 160
90В5 130 165 200 24 24 24 24 24 24 24 – – – –
90В14 95 115 140
80В5 130 165 200 – – – 19 19 19 19 19 19 19 19
80В14 80 100 120
71В5 110 130 160  –  –  –  –  –  –  – 14 14 14 14

Варианты сборки

Редукторную часть NMRV075 производят с такими монтажными исполнениями – В3, В8, V5, В6, B7, V6. Пример схемы сборки ниже.

схемы сборки редукторов NMRV 075

Расшифровка обозначения маркировки

Расшифровка обозначения маркировки мотор-редуктора NMRV 75

Условное обозначение названия модели содержит информацию о габарите, передаточном отношении и варианте сборки.

  • NRV – тип редуктора
  • 075 – межосевое расстояние
  • 10 – передаточное число
  • В3 – монтажное исполнение

Цены на червячные редукторы NMRV 075

У нас можно купить червячный редуктор NMRV 075 производства Китай и Италия Мотоварио с передаточными числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Подходят на замену червячным редукторам отечественного производства. Цена на заправленный маслом червячный редуктор NMRV075:3D модель мотор-редуктор NMRV 075

  • Итальянский NMRV 075 стоит от 9310 грн;
  • Китайский NMRV075 стоит от 5700 грн;
  • Отечественный 2Ч-80 стоит от 9800 грн.

Цена указана за редукторную часть без электродвигателя – для просчета стоимости в сборе обратитесь к менеджеру по телефону или отправьте запрос на почту. Гарантия – 12 месяцев. Оплата с НДС или без НДС, наложенным платежом на почте по предоплате за доставку. Отправка перевозчиками: Новая Почта, Деливери, САТ, самовывоз со склада.
