Фланец воротниковый Ду-500

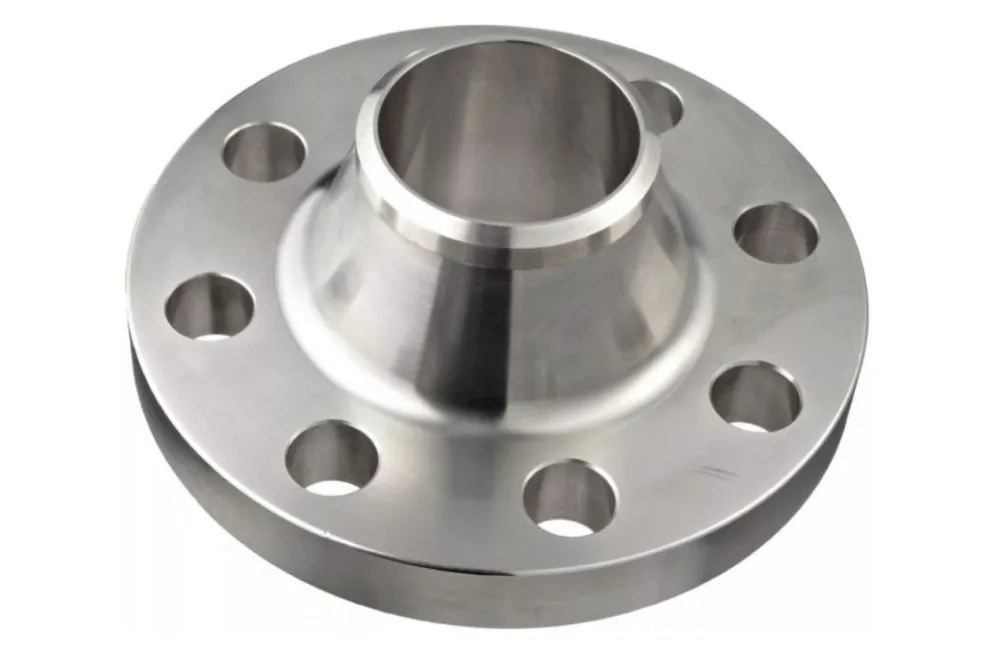

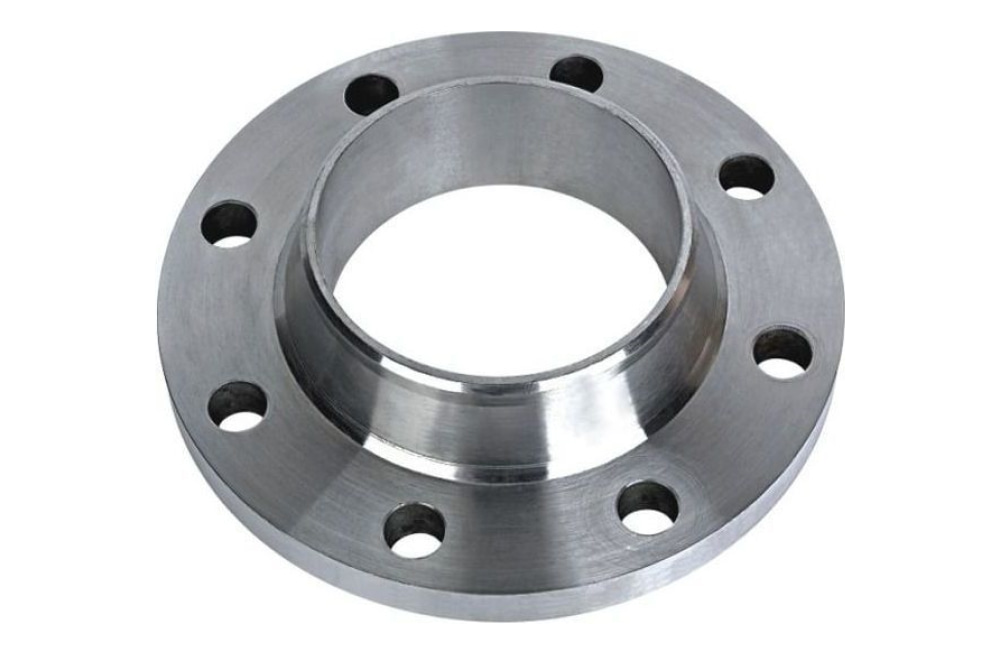

Фланцы воротниковые Ду-500 стальные приварные ГОСТ-12821

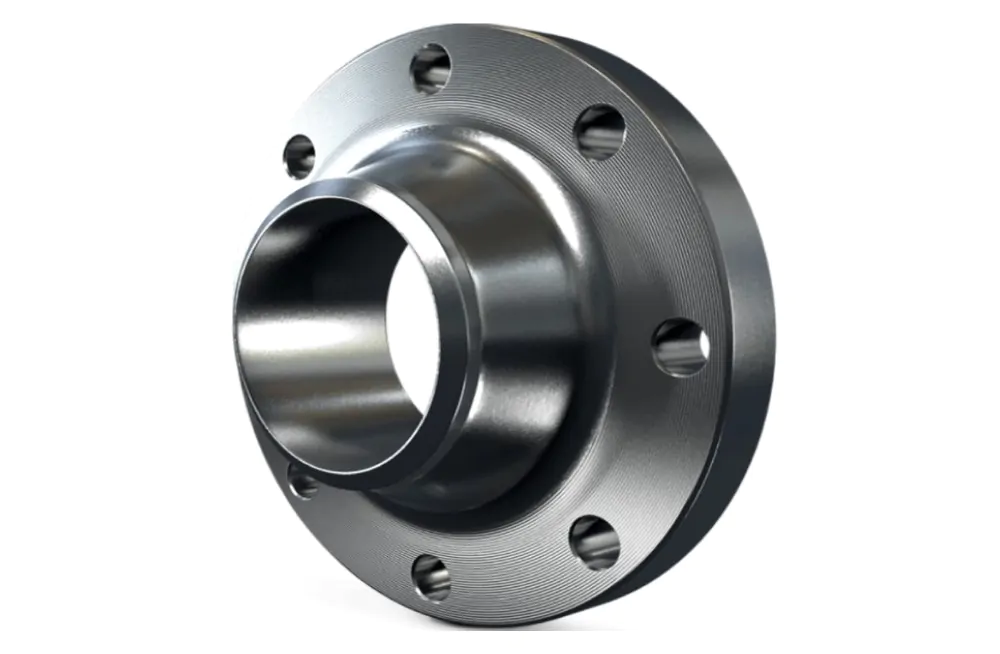

  • Фланец воротниковый Ду-500 стальной давление Ру-25
  • Воротниковый фланец Dn-500 гост 33259
  • Нержавеющий воротниковый фланец Ду500 гост 12821

Воротниковый фланец Ду-500 – ответная деталь трубопроводной арматуры, имеет вид диска с отверстиями для болтов (или шпилек) и аксиально симметричный выступ в форме юбки. Диаметр прохода 500 мм предназначен для присоединения фланцевой арматуры к трубопроводу под приварку встык. Изготавливаются из сталей Зсп, 20, 25, 09Г2С, 10Г2, 15Х5М или пищевой нержавейки (08)12Х18Н10Т под номинальное давление Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-500 кгс/см2. Присоединительные размеры, виды исполнения, диаметры, соответствуют ГОСТ 12821-80. Применяются как ответные фланцы задвижек, клапанов, затворов, шаровых кранов, вентилей, валов, сосудов, приборов. Деталь обеспечивает герметичное соединение трубопроводов и способно выдерживать высокое давление в системах.

Цена

от 70 грн

Размеры и чертеж воротниковых фланцев Ду-500

Чертеж воротникового приварного фланца Ду-500

В таблице указаны присоединительные размеры и технические характеристики воротниковых фланцев Ду-500: давление Ру, наружный диаметр, межосевое расстояние крепежных отверстий, диаметр поверхности зеркала, внутренний диаметр прохода, высота зеркала, толщина, диаметр крепежных отверстий под шпильки и болты.

Диаметр и давление Размеры воротниковых фланцев Ду-500, мм n, шт. Вес, кг
D D1 d0 Dm Dn D1в b h
Фланец воротниковый Ду-500 Ру-10 670 620 26 550 535 501 24 65 20 39,2
Фланец воротниковый Ду-500 Ру-16 710 650 33 559 38 90 70,97
Фланец воротниковый Ду-500 Ру-25 730 660 39 570 500 44 100 88,91
Фланец воротниковый Ду-500 Ру-40 755 670 45 580 495 58 140 132,33
Фланец воротниковый Ду-500 Ру-63 800 705 52 594 485 66 165 192,74

Исполнения приварных воротниковых фланцев по ГОСТ 33259-2015, 12821-80

ГОСТ 12821-80, ГОСТ 33259-2015, ISO 7005-1:2011 регламентируют номинальное давление, форму, размеры, тип и исполнение уплотнительной поверхности. Для других параметров и условий применения действуют ГОСТЫ 1536, 4433, 9399, 25660, 28759.1, 28759.5. Европейская маркировка – DIN 2634, 2635, методы контроля производства отвечают ГОСТ 1577, 8479, 19281.

Существуют модификации воротниковых фланцев под рабочее давление и специфику эксплуатации:
Исполнения воротниковых фланцев Ду-500

  1. Соединительный выступ
  2. Выступ
  3. Впадина
  4. Шип
  5. Паз
  6. Углубление под линзовое уплотнение
  7. Под уплотнительную прокладку овального сечения
  8. С шипом под фторопластовую прокладку
  9. С пазом под фторопластовую прокладку

Воротниковые фланцы применяют в соединениях, уплотненных прокладками: эластичными по ГОСТ 15180; металлическими (в том числе зубчатыми); спирально-навитыми; графитовыми, метало-графитовыми на основе терморасширенного графита; волновыми прокладками.

Купить фланец стальной воротниковый Ду-500

У Систем Качества можно купить фланцы Ду-500 воротниковые стальные приварные, оптом и в розницу, для задвижек (клиновые, шиберные, параллельные), кранов, вентилей, обратных клапанов, баттерфляй, затворов, воздуховодов, водопроводов. Фланцы нержавеющие воротниковые – под изготовление. Подберем приварной воротниковый фланец Dn-500 под геометрию запорной арматуры, тип рабочей среды (газ, вода, пар, нефть, агрессивные среды), температуру. Для покупки стальных фланцев воротниковых Ду-500 ответных, оцинкованных, чугунных, алюминиевых, нержавеющих под номинальное давление Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-500 — свяжитесь с менеджером по телефону или отправьте заявку на почту.

Цены в Украине

Цена воротниковых фланцев Ду-500 зависит от марки стали и давления. В таблице указаны розничная стоимость на 01.02.2022

Фланец воротниковый стальной приварной Ду-500 Цена, грн с НДС
Ру-16 12910
Ру-25 13530

Все поставляемые воротниковые фланцы соответствуют ГОСТ 12821-80. Для опта действует система скидок 5-15% от прайса.

Оценить
Фланец воротниковый Ду-500 обновлено: 16 февраля, 2022 автором: АИР Украины
