Клапан обратный 16ч42р

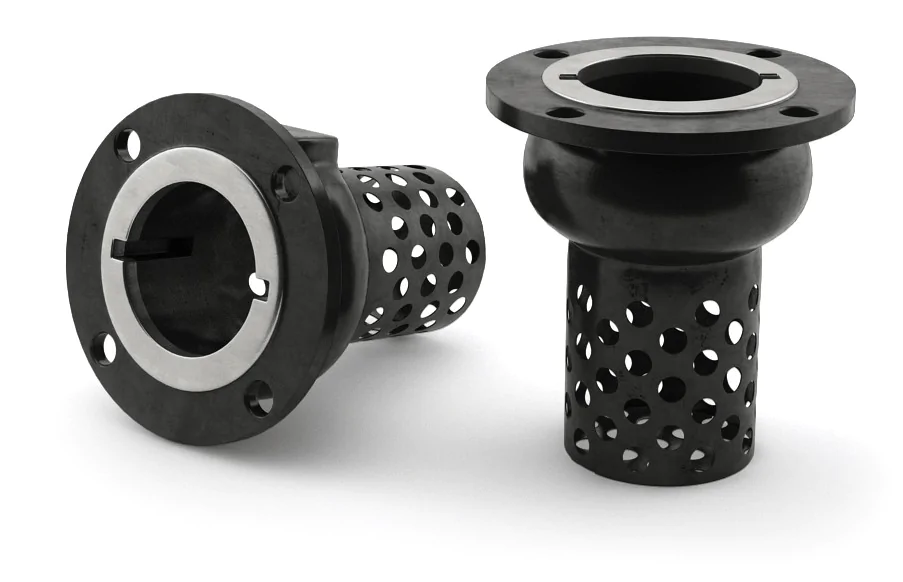

клапан приемный с сеткой фланцевый 16ч42р фото
Клапан 16ч42р – фланцевый приемный обратный клапан с сеткой под рабочее давление Ру-2,5 кгс/см2. Производится с условным диаметром прохода Ду – 50, 80, 100, 150, 200, 250, 300, 400 мм. Предназначен для защиты трубопроводной магистрали от реверсивного потока рабочей среды. Рабочая среда – вода, пар, неагрессивные среды с температурой не более 50 °С. Производит Чуфаровский арматурный завод, аналоги – Украина, Китай, Европа.

Цена

от 900 грн

Каталог диаметров клапанов 16ч42р с приемной сеткой

  • 16ч42р Ду-50
  • 16ч42р Ду-80
  • 16ч42р Ду-100
  • 16ч42р Ду-150
  • 16ч42р Ду-200
  • 16ч42р Ду-250
  • 16ч42р Ду-300
  • 16ч42р Ду-400

Технические характеристики обратных клапанов 16ч42р

В таблице указаны основные технические характеристики фланцевого приемного клапана 16ч42р Ру-2,5: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, рабочее давление.

Клапан обратный Рабочее давление, Бар Рабочая среда Тип Материал Рабочая температура, °С Крепление Управление
Корпуса Уплотнительных колец
16ч42р Ру-2,5 Вода, пар Приемный Серый чугун Бронза/Латунь до 50 Фланцевое Автоматическое

Присоединительные размеры и строительная длина

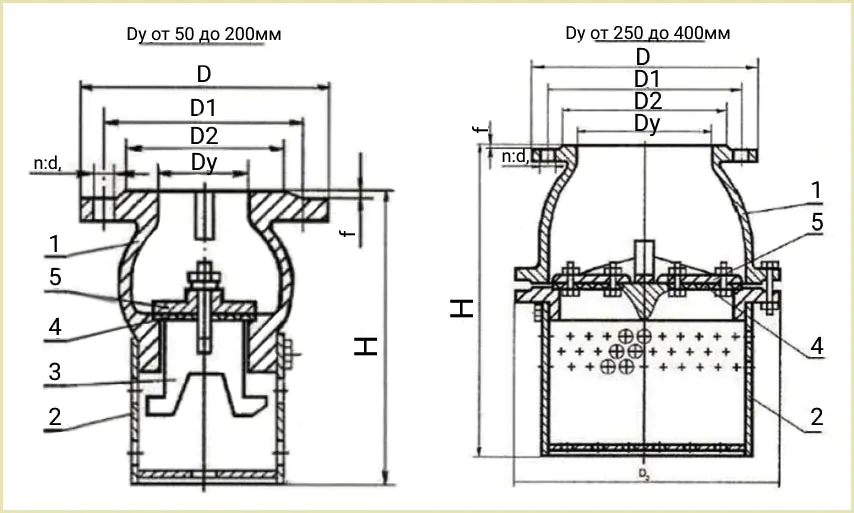

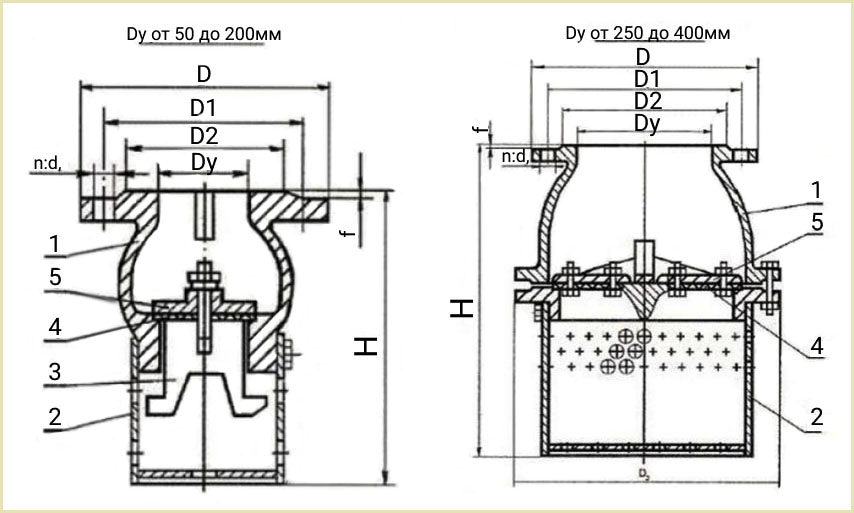

Габаритные и присоединительные размеры клапана 16ч42р чертеж

Габаритно-присоединительные размеры обратного клапана 16ч42р могут отличаться в зависимости от завода производителя – Чуфаровский арматурный завод или аналоги. Для облегчения монтажа фланцевого чугунного приемного клапана 16ч42р согласовывайте посадочные диаметры с менеджером.

Основные элементы конструкции клапана 16ч42р:

  1. Корпус;
  2. Сетка;
  3. Крестовина;
  4. Уплотнение;
  5. Тарелка.
Клапан 16ч42р Габаритные и присоединительные размеры, мм Масса, кг
D D1 D2 D3 H f n d
Ду-50 140 110 90 – 165 3 4 14 3,5
Ду-80 185 150 128 – 235 18 7,2
Ду-100 205 170 148 – 285 11
Ду-150 260 225 202 – 395 8 24
Ду-200 315 280 258 – 385 42
Ду-250 370 335 312 470 575 12 98
Ду-300 435 395 365 550 665 4 22 145
Ду-400 535 495 465 770 778 210

Обозначение и расшифровка маркировки

  1. 16 – клапан обратный приемный;
  2. Ч – серый чугун;
  3. 16 – номер модели;
  4. Р – резиновое уплотнение;
  5. Ду – условный диаметр прохода;
  6. Ру – рабочее давление.

Маркировка чугунного клапана 16ч42р содержит такие параметры и характеристики:

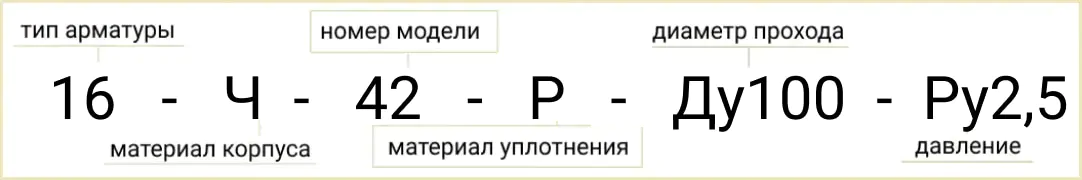

Расшифровка обозначения маркировки приемного клапана 16ч42р

Купить приемный клапан 16ч42р

У Систем Качества можете купить клапаны 16ч42р Ру-12,5 обратные приемные фланцевые чугунные для воды, пара. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: обратный клапан 16ч42р с КОФ, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 16ч42р Ру 0,25 МПа с приемной сеткой, устраним неисправности и дефекты, проведем ревизию и притирку, гидроиспытания. Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена чугунного фланцевого клапана 16ч42р в Украине

Цена приемного клапана с сеткой 16ч42р Pn2,5 зависит от диаметра ДУ, производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). В таблице указаны цены на фланцевые клапаны 16ч42р на 01.12.2021.

Диаметр клапана 16ч42р, мм Цена, грн без НДС Цена, грн с НДС
16ч42р Ду50 900 1080
16ч42р Ду80 1050 1260
16ч42р Ду100 2100 2520
16ч42р Ду150 3275 3930
16ч42р Ду200 6750 9120
16ч42р Ду250 9350 11220
16ч42р Ду300 23500 28100
16ч42р Ду400 30275 36330

Для опта действует система скидок 5-15% от прайса. Для уточнения актуальной стоимости 16ч42р – обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
