Клапан обратный 19с53нж

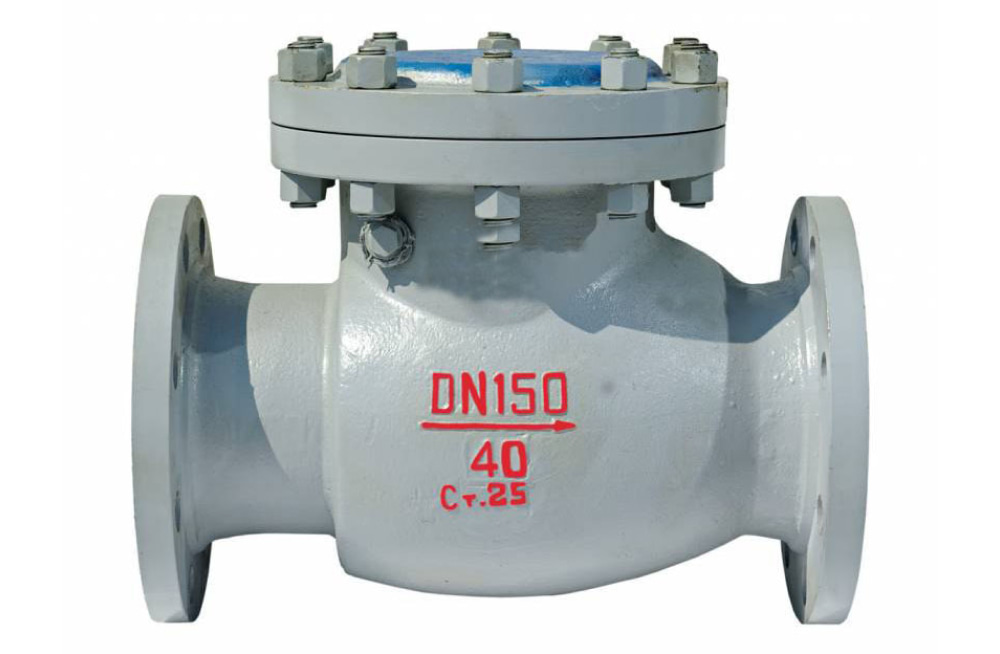

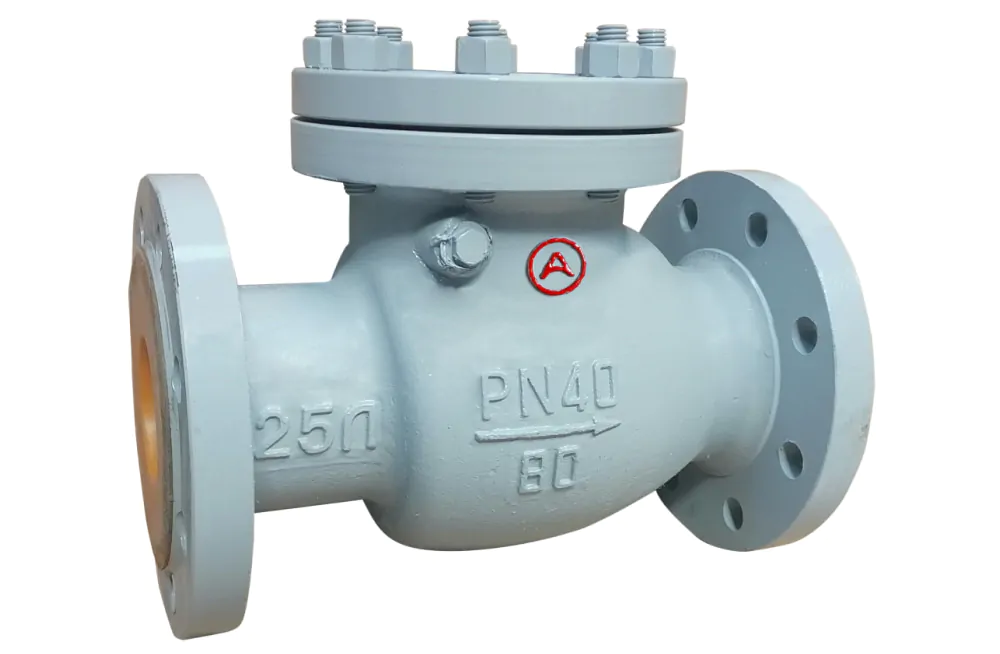

Клапан обратный 19с53нж поворотный стальной фото
  • Клапан обратный 19с53нж Ру-40 Мпа фланцевый

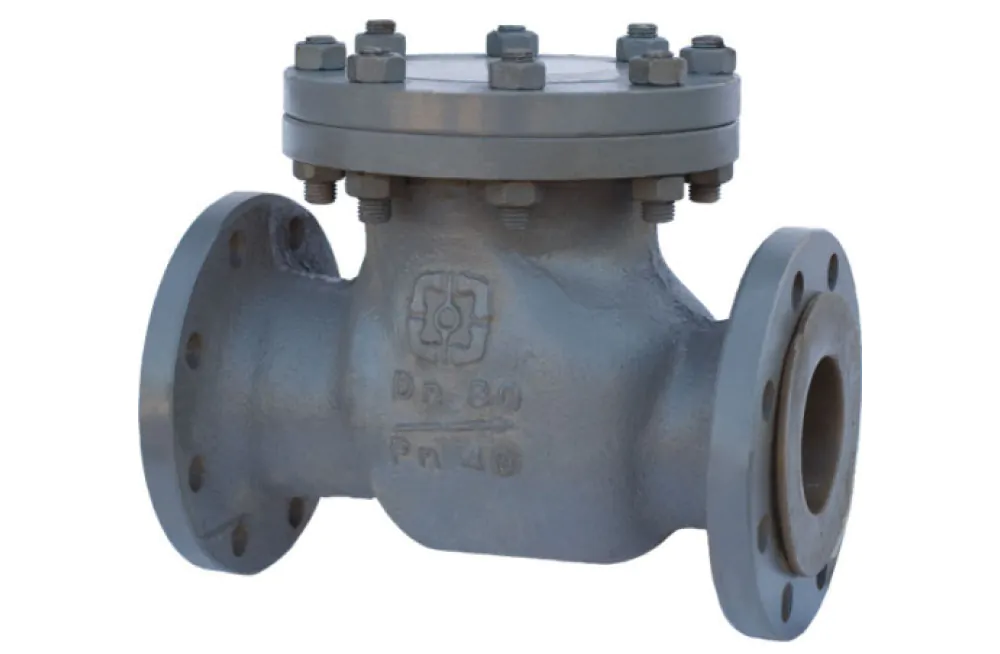

  • Клапан поворотный 19с53нж обратный МЗТА

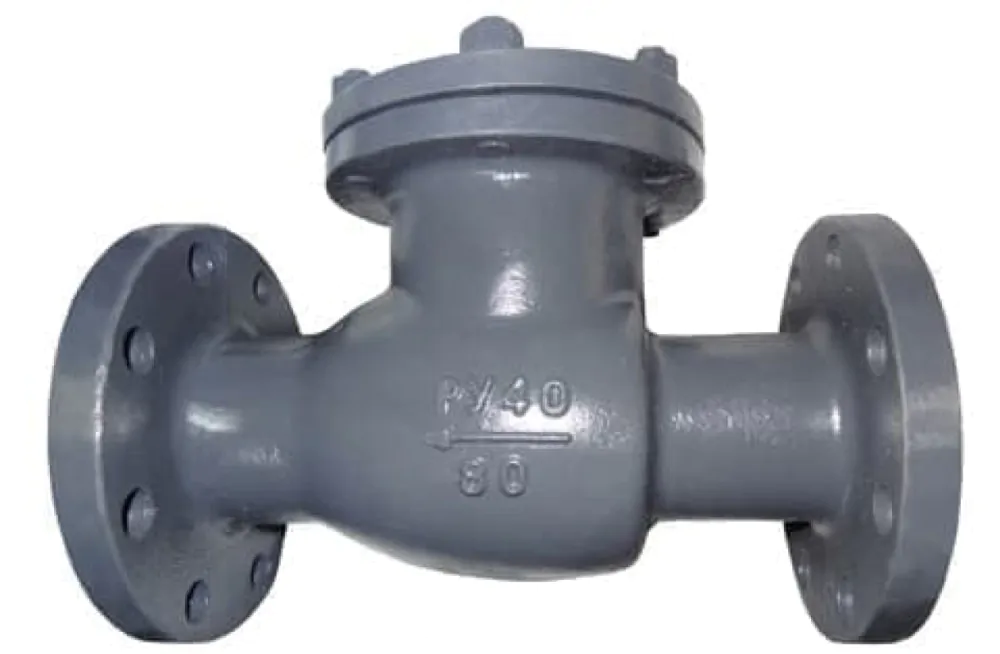

  • КОП 19с53нж Ру-40 с КОФ производитель Благовещенский арматурный завод
Клапан 19с53нж – поворотный фланцевый стальной обратный клапан с рабочим давлением Ру-40 кгс/см2. Производится с условным диаметром прохода Ду – 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 мм. Предназначен для защиты трубопроводной магистрали от реверсивного потока рабочей среды. Рабочая среда – вода, пар, воздух, жидкие нефтепродукты, газ с температурой не более 425 °С. Модификация в корпусе из нержавеющей стали – клапан 19нж53нж.

Цена

от 870 грн

Каталог диаметров клапанов 19с53нж Ру-40

  • 19с53нж Ду-50
  • 19с53нж Ду-65
  • 19с53нж Ду-80
  • 19с53нж Ду-100
  • 19с53нж Ду-125
  • 19с53нж Ду-150
  • 19с53нж Ду-200
  • 19с53нж Ду-250
  • 19с53нж Ду-300
  • 19с53нж Ду-350
  • 19с53нж Ду-400
  • 19с53нж Ду-500
  • 19с53нж Ду-600
  • 19с53нж Ду-700
  • 19с53нж Ду-800

Технические характеристики поворотных клапанов 19с53нж

В таблице указаны основные технические характеристики поворотного обратного клапан 19с53нж Ру-40: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, рабочее давление.

Клапан обратный Рабочее давление, Бар Рабочая среда Тип Материал Рабочая температура, °С Крепление Управление
Корпуса Уплотнительных колец
19с53нж Ру-40 Вода, пар, нефтепродукты Поворотный Сталь Нержавейка до 425 Фланцевое/приварка Автоматическое

Присоединительные размеры и строительная длина

Габаритно-присоединительные размеры фланцевого обратного клапана 19с53нж могут отличаться в зависимости от завода производителя – МЗТА, Фитинг-П, Благовещенский арматурный завод, ИКАР или китайские и европейские аналоги. Для облегчения монтажа фланцевого стального поворотного клапана 19с53нж согласовывайте строительную длину с менеджером.

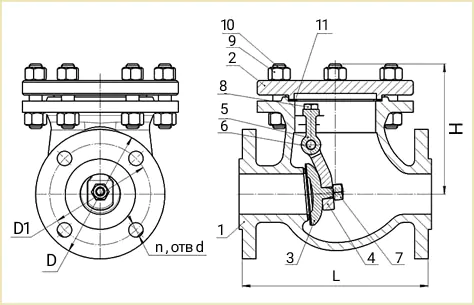

Габаритные и присоединительные размеры клапана 19с53нж чертеж

№ Деталь Сталь № Деталь Материал
1 Корпус 20Л-25Л 7 Гайка Углеродистая сталь
2 Крышка 8 Болт
3 Захлопка 9 Гайка
4 Серьга 25Л-35Л 10 Шпилька
5 Кронштейн 11 Прокладка Паронит ПОН-Б
6 Ось 20Х13 08Х18Н10
Обратный клапан Присоединительные размеры, мм n, шт Масса, кг
L D D1 H d
19с53нж Ду 50 230 160  125 165 18 4 20
19с53нж Ду 65 290 180  145 170 18 8 24
19с53нж Ду 80 310 195  160 200 18 8 32
19с53нж Ду 100 350 230  190 240 22 8 47
19с53нж Ду 125 400 270  220 260 22 8 63
19с53нж Ду 150 480 300  250 295 26 8 155
19с53нж Ду 200 550 375  320 335 30 12 185
19с53нж Ду 250 650 445  385 365 – – 280
19с53нж Ду 300 750 510  450 410 – – 390
19с53нж Ду 350 850 570  510 450 – – 530
19с53нж Ду 400 950 655  585 485 – – 635
19с53нж Ду 500 1150 755  670 580 – – 1150
19с53нж Ду 600 1350 890  795 650 – – 1530
19с53нж Ду 700 1450 995  900 690 – – 2150
19с53нж Ду 800 1650 1135  1030 755 – – 2880

Обозначение и расшифровка маркировки

  1. 19 – клапан обратный поворотный;
  2. С – сталь;
  3. 53 – номер модели;
  4. Нж – нержавеющее уплотнение;
  5. Ду – условный диаметр прохода;
  6. Ру – рабочее давление.

Маркировка стального клапана 19с53нж содержит такие параметры и характеристики:

Расшифровка обозначения маркировки клапана 19с53нж

Купить поворотный обратный клапан 19с53нж Ру-40

У Систем Качества можете купить клапаны 19с53нж Ру-40 и 19ч16р обратные поворотные фланцевые стальные для воды, пара, нефти. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: обратный клапан 19с53нж с КОФ, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 19нж53нж Ру 4,0 МПа, устраним неисправности и дефекты, проведем ревизию и притирку, гидроиспытания. Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена стального фланцевого клапана 19с53нж в Украине

Цена поворотного клапана 19с53нж Pn40 зависит от диаметра ДУ, производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для уточнения актуальной стоимости КОП 19с53нж – обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
