Задвижка 30ч47бк Ду150 Ру6

Технические характеристики

В таблице указаны основные технические характеристики клиновой задвижки 30ч47бк Ду150 Ру6 с невыдвижным шпинделем: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Задвижка Давление РУ, МПа Рабочая среда Тип Материал корпуса Уплотнение затвора Рабочая температура, °С Крепление Управление Вес, кг
30ч47бк Ду150 0,6-1,0 Газ, нефть, масло Клиновая без колец Серый чугун Метал по металлу до 100 Фланцевое Ручное с невыдвижным шпинделем 72,8

Присоединительные размеры и расшифровка обозначения

задвижка 30ч47бк Ду150 габаритные размеры чертеж

На корпусе клиновой задвижки 30ч47бк Dn150 Pn6 , указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка чугунной задвижки 30ч47бк Ду150 Ру6 содержит такие параметры и характеристики:

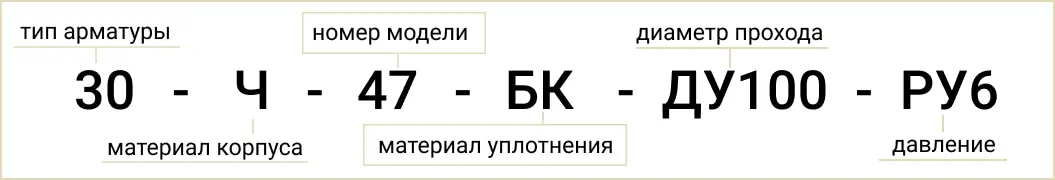

Расшифровка обозначения маркировки 30ч47бк Ду-150 Ру-6

Тип соединения с трубопроводом — фланцевое по ГОСТ 12815-80. В таблице указаны размеры газовой задвижки 30ч47бк Ду-150 мм: строительная длина, диаметры прохода, монтажных фланцев и отверстий, высота, вес. Переход к каталогу задвижек Ду150.

Задвижки Габаритные и присоединительные размеры, мм Масса, кг
L H D D1 D0 D2 b n  d
30ч47бк ДУ150 280 588 280 295 240 212 21 8 22 72,8

Купить задвижку 30ч47бк Ду150 с невыдвижным шпинделем

Задвижка 30ч39р Ду-150 газовая чугуннаяУ Систем Качества можете купить задвижки 30ч47бк Ду-150 РУ-6 для газов, РУ-10 — минеральных масел и светлых нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: газовая задвижка 30ч47бк Ду150, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30ч47бк Dn150 Pn6, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30ч47бк Ду150 зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, МЗВ, ЛМЗ, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры

Задвижка 30ч47бк Ду150 Ру6 обновлено: 20 мая, 2021 автором: АИР Украины
