Технические характеристики
В таблице указаны основные технические характеристики стальной газовой задвижки 30с564нж Ду700 Ру25: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление, вес.
Задвижка | Давление РУ, МПа | Тип | Материал | Рабочая температура, °С | Крепление | Управление | Вес, кг | |
Корпуса | Колец | |||||||
30с564нж Ду700 | 2,5 | Клиновая двухдисковая | Углеродистая сталь 25Л | Нержавеющая сталь | до 425 | Фланцевое | Ручное с редуктором | 1720-1850 |
Габаритные и присоединительные размеры
Закрытие и открытие задвижки 30с564нж Ду-700 выполняется с помощью механического редуктора. За счет поступательного перемещения шпинделя, двухдисковый клин упирается в седло корпуса. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода.
На чертеже изображено устройство задвижки 30с564нж Ду700 Ру25 с редуктором, материалы деталей указаны в таблице.
№ | Деталь | Материал 30с564нж Ду700 |
1 | Корпус | Сталь 35Л ГОСТ 977-88 |
2 | Крышка | |
3 | Клин | |
4 | Шпиндель выдвижной | Сталь 45 ГОСТ 1050-88 |
5 | Гайка шпинделя | Сталь 20Л ГОСТ 977-88 |
6 | Гайка | |
7 | Болт | |
8 | Откидной болт | |
9 | Уплотнительное кольцо | Терморасширенный графит (армир.) |
10 | Набивка | |
11 | Подшипник | ГОСТ 7872-89 |
12 | Редуктор | Цилиндрический/Конический |
В таблице размеры задвижки 30с564нж Ру25 Ду-700: строительная длина и высота, диаметры прохода. Фланцы — ГОСТ 33259-2015.
Задвижки | Габаритные и присоединительные размеры, мм | |||
DN | L | D | H | |
30с564нж Ду700 | 700 | 900 | 960 | 2825 |

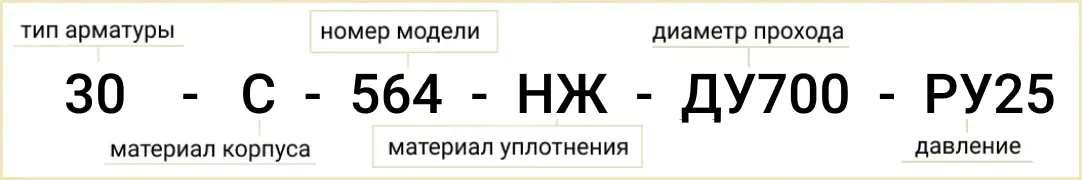

Обозначение и расшифровка маркировки
На корпусе задвижки, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.
Маркировка стальной задвижки 30с564нж Ду700 Ру25 содержит такие параметры и характеристики:
- Тип арматуры;
- Условный диаметр прохода;
- Рабочее давление;
- Тип привода;
- Материал уплотнительных колец.
Купить стальную задвижку 30с564нж Ду-700 Ру-25 с редуктором
У Систем Качества можете купить задвижки 30с564нж Ду-700 Ру-25 кгс/см2 стальные клиновые с выдвижным шпинделем для воды, газа, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка 30с564нж Ду700 с редуктором, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).
Выполним диагностику и ремонт 30с564нж Dn700 Pn25 с редуктором, 30с64нж, 30с964нж Ду700 с электроприводом, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).
Цена в Украине
Цена задвижки 30с564нж Ду700 Ру25 фланцевой зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости – обратитесь к менеджеру или отправьте запрос на почту.
