Задвижка 30с76нж ДУ80 Ру63

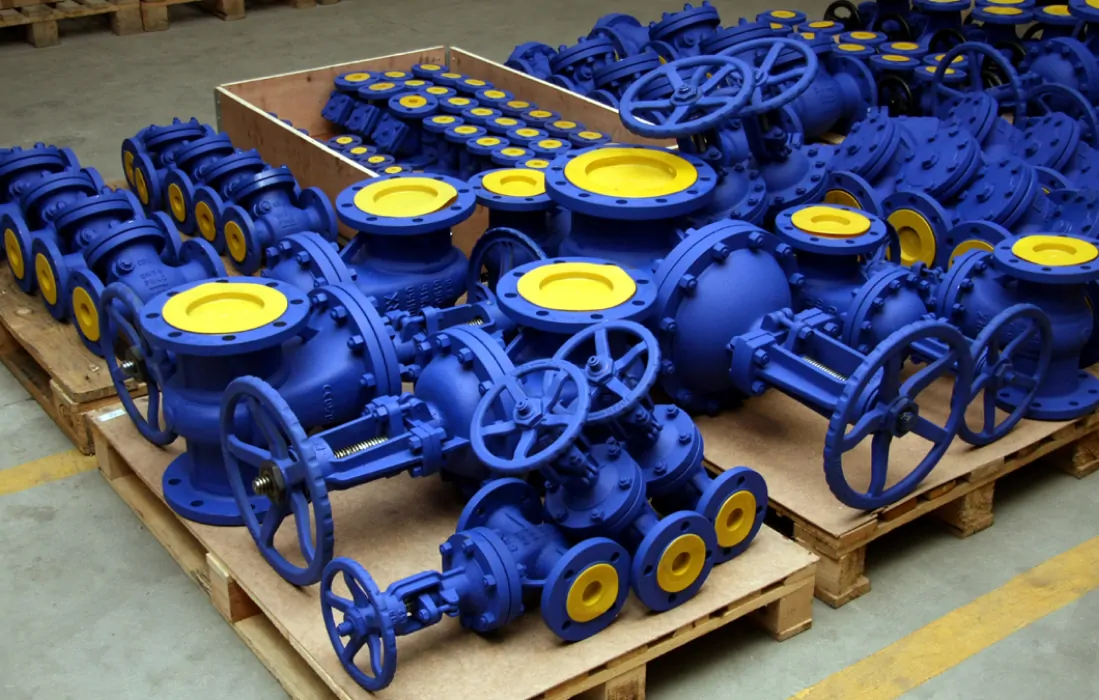

Фланцевая задвижка 30с76нж Ду80 Ру63 с выдвижным шпинделем
  • клиновая двухдисковая задвижка 30с76нж Ду80 Ру63 под приварку
  • Стальная 30с76нж Ду80 РУ-64 с КОФ для пара

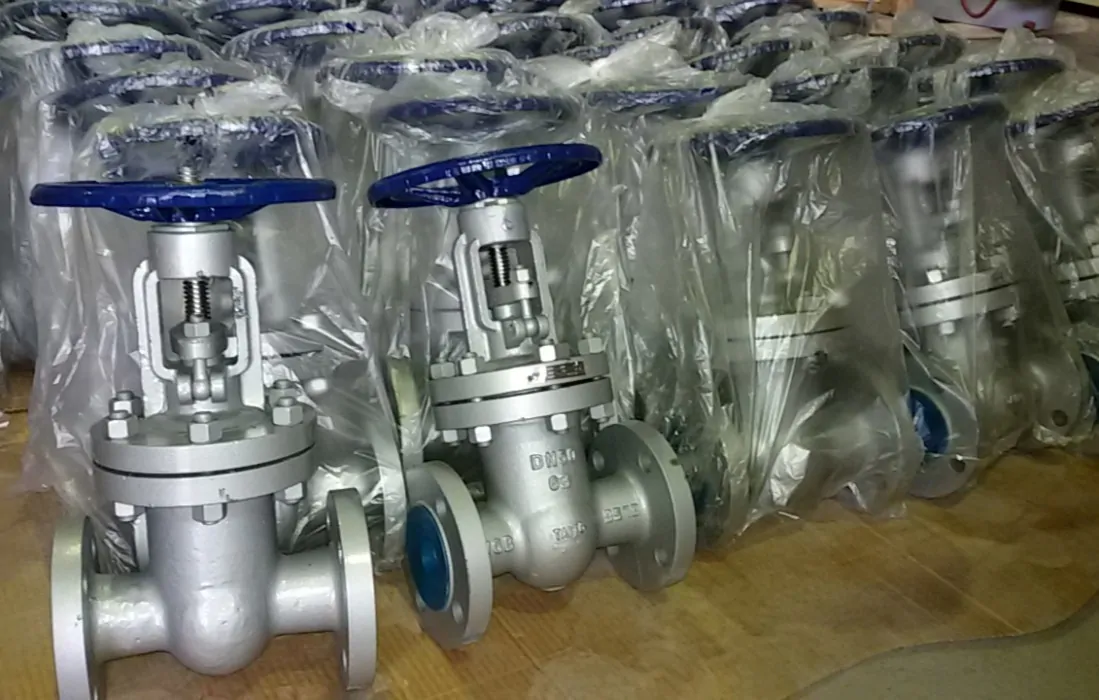

  • Задвижка ЗКЛ 30с76нж Ду-80 Пенза, МЗТА
Задвижка 30с76нж Ду80 РУ63 – стальная клиновая фланцевая задвижка с выдвижным шпинделем. Условный диаметр прохода 80 мм, номинальное давление – 6,3 МПа (63 Бар) . Применяется для запирания газа, воды, пара, нефтепродуктов с температурой до 425 °С. Класс герметичности затвора “А” по ГОСТ 9544-93. Строительная длина – 321 мм, вес – 46 кг. Управление ручное, через маховик.

Цена

от 14850 грн

Технические характеристики

В таблице указаны основные технические характеристики стальной задвижки 30с76нж Ру63 ДУ80: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Задвижка Давление РУ, Бар/МПа Рабочая среда Тип Материал Рабочая температура, °С Крепление Управление
Корпуса Уплотнительных колец
30с76нж Ду80 63/6,3 масло, нефть, вода, природный газ, пар, нефтепродукты Клиновая Сталь 25Л Нержавеющая сталь до 425 Фланцевое Ручное от маховика

Устройство и габаритные размеры

Закрытие и открытие задвижки 30с76нж Ду80 Ру 63 выполняется вручную маховиком. За счет поступательного перемещения шпинделя при вращении маховика, двухдисковый клин упирается в седло корпуса. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода. На чертеже устройство 30с76нж РУ63 ду80, где:

Устройство, чертеж и габаритные размеры задвижки 30с76нж Ду80 Ру63 из паспорта

№ Деталь 30с76нж Ду80 Материал
1 Литой корпус Сталь 25Л
2 Крышка
3 Клин
4 Шпиндель выдвижной 20Х13
5 Гайка шпинделя ЛС59-1 латунь
6 Гайка 45 сталь
7 Шпилька 35ХМ
8 Откидной болт
9 Прокладка спирально-навитая
10 Маховик СЧ20/25Л

В таблице указаны размеры задвижки 30с76нж ДУ-80 Ру 63: строительная длина и высота, диаметры прохода, монтажных фланцев, отверстий, масса. Переход к каталогу задвижек Ду80.

Задвижки Габаритные и присоединительные размеры, мм Вес, кг
DN, мм L, мм D, мм Do, мм H, мм H1, мм
30с76нж Ду80 80 321 210 280 539 639 46

Обозначение и расшифровка маркировки

На корпусе клиновой задвижки указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка стальной задвижки 30с76нж Ру63 Ду80 содержит такие параметры и характеристики:

Расшифровка обозначения маркировки 30с76нж Ду-80 ру63

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

Купить стальную клиновую задвижку 30с76нж ДУ80 Ру-63

У Систем Качества можете купить задвижки стальные 30с76нж ДУ80 Ру63  для воды, газа, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания с контролем протечек, проверку на стенде с манометром на соответствие параметрам, указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка 30с76нж Ду80 Ру63 или под приварку с КОФ, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30с76нж DN-80 Ру 63, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30с76нж ДУ-80 Ру63 зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости – обратитесь к менеджеру или отправьте запрос на почту.
