Задвижка Ду-80

Технические характеристики

В таблице указаны основные технические характеристики фланцевых задвижек ДУ80: тип запорного элемента, способ монтажа, габариты, вес, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление.

Запорные фланцевые задвижки диаметром 80 мм Давление РУ, кгс/см2 Рабочая среда Тип Материал Вес, кг
Корпуса Колец
30кч70бр Ду80 Ру4 4 Бензин, керосин, нефтепродукты, масла, техническая вода, воздух Параллельная двухдисковая Ковкий чугун КЧ 30-6 Бронза/Латунь 11
30ч6бр Ду80 Ру10 10 Вода, пар Серый чугун 28
30ч906бр Ду80 Ру10 66
30ч39р Ду80 Ру16 16 С обрезиненным клином Резина 14
30ч939р Ду80 Ру16 Резина EPDM 15
30ч47бк Ду80 Ру6  6-10 Газ, нефть, масло Клиновая Без колец 34,1
Баттерфляй Ду80 10-16 Вода, воздух, нефтепродукты, агрессивные среды Поворотный дисковый затвор Чугун, нержавеющая сталь EPDM, NBR, PTFE 4,5
30с41нж Ду80 Ру16 16 Вода, пар, нефтепродукты, газ Клиновая дисковая Углеродистая сталь Нержавеющая сталь 29
30с941нж ДУ80 Ру16 38
30нж41нж Ду80 Ру16 Газ, вода, пар, агрессивные среды Клиновидная 12Х18Н9ТЛ 12Х18Н9ТЛ 29
30с99нж Ду80 Ру25 25 Вода, пар, нефтепродукты, природный газ Клиновая Сталь 20Л Нержавеющая сталь 46
30с64нж Ду80 Ру25 Углеродистая сталь 25Л Нерж сталь 29
30с964нж Ду80 Ру25 40
30с15нж Ду80 Ру40 40 Вода, пар, нефтепродукты, газ 36
30c915нж Ду80 Ру40 40
30с76нж Ду80 Ру63 63 46

Чертеж и габаритные размеры

В таблице указаны основные габаритные и присоединительные размеры стальных, нержавеющих и чугунных задвижек Ду80: строительная длина и высота, условный диаметр прохода, диаметр фланца.

Для подробного ознакомления со всеми размерами и техническим характеристикам — переходите к требуемой задвижке диаметром 80 мм по ссылке в таблице.

Исполнения задвижек Ду80 Размеры согласно чертежа
Dn D L H1
30ч6бр, 30ч906бр 80 195 210 364/610
30ч39р, 30ч939р 180 285/265
30ч47бк 210 440
30нж41нж 485
30с41нж, 30с941нж 485
30с64нж, 30с964нж 425
30с15нж, 30с915нж 283/310 411
30кч70бр 165 140 286
30с99нж 195 280 512
30с76нж 210 321 639
задвижка Ду80 габаритные размеры чертеж

Назначение задвижек Ду80

Задвижки Ду-80 в зависимости от номинального давления, материала корпуса и запорного элемента имеют разное назначение и должны подбираться исходя из условий эксплуатации. Классифицируются на газовые, для воды и пара, канализационные, для нефтепродуктов, топливные, отопительные, пожарные и тд.

Чугунные задвижки Ду-80 — предназначены для отопления, водоотведения, канализации, вентиляции, горячего и холодного водоснабжения, пара, воздуха, бензина, керосина, топлива, нефтепродуктов, масел, технической воды с номинальным давлением магистрали Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16.

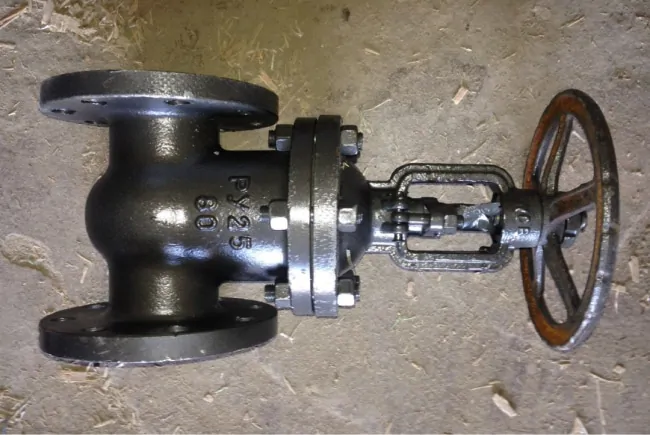

Стальные клиновые задвижки Ду-80 — в отличие от чугунных, способны работать с более высоким номинальным давлением — Ру-2,5, Ру-4, Ру-6, Ру-10, Ру-16, Ру-25, Ру-40, Ру-63, Ру-100. Используются при транспортировке газа, нефтепродуктов, воды и пара с высоким давлением.

Задвижки Ду-80 нержавейка — корпус и уплотнение клина изготовлены из нержавеющей стали, что позволяют транспортировать агрессивные среды с содержанием щелочи, кислоты, растворы солей, аммиак и тд.

Задвижки Ду-80 с обрезиненным клином — для водопроводов и отопительных система с предельной температурой среды 130 °С. Класс герметичности затвора «А» по ГОСТ 9544-93.

Устройство

Газовая задвижка ду80 устройствоНа сегодняшний день на рынке запорной арматуры представлено большое количество стальных и чугунных задвижек Ду 80 производства Украины, Китая, России, СССР, Европы. Классификации по типам и видам задвижек ДУ80:

  • Корпуса – литые, кованые, штампованные, сварные, комбинированные;
  • Затворы – клиновые (упругим, жестким, составным клином), параллельные (шиберные, однодисковые, двухдисковые), баттерфляй;
  • Шпинделя – выдвижные, невыдвижные. поворотные;
  • Уплотнения – сильфонные, сальниковые, жидкометаллические, графитоармированные;
  • Монтажа к трубопроводу– фланцевые, цапковые, штуцерные, муфтовые, под приварку (сварку);
  • Конструкции проточной части – полнопроходные, неполнопрохыдные;
  • Движения шпинделя – вращательные, поступательные;
  • Виду действия запирающего элемента – нормально открытая и нормально закрытая.

На картинке изображены элементы устройства задвижки Dn-80:

1 — Маховик; 2 — Контрогайка; 3 — Втулка резьбовая; 4 — Подшипники; 5 — Шпиндель (шток); 6 — Набивка сальника; 7 — Гайка; 8 — Крышка; 9 — Шпилька; 10 — Болт откидной; 11 — Шплинт; 12 — Прокладка; 12 — Корпус; 13 — Клин (диски); 14 — Наплавка на клине.

Размеры фланцев для ДУ 80 мм

Комплекты ответных фланцев к задвижкам Ду80 производятся согласно ГОСТ 12820-80 — размеры указаны в таблице.

Условное давление, кгс/см2 Размер фланцев задвижки ДУ 80
Диаметр наружный, мм Диаметр по болтовым отверстиям, мм Диаметр внутренний, мм Толщина, мм Болты/шпильки Количество отверстий Вес, кг
6 185 150 91 15 М16 4 2,44
10 195 160 17 8 3,19
16 21 3,71
25 23 4,05

Обозначение и расшифровка маркировки

На корпусе задвижки Ду-80, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка задвижки ДУ80 содержит такие параметры и характеристики:

Схема расшифровки обозначения маркировки задвижки ДУ-80

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.
Уплотнительные кольца Корпус Привод
Материал Код Материал Код Материал Код Материал Код Тип Код
Латунь и бронза БР Эбонит Э Сталь углеродистая С Монель-металл МН Червячный 3
Монель-металл МН Резина Р Сталь легированная ЛС Винипласт ВП Цилиндрический 4
Нержавеющая сталь НЖ Винипласт ВП Сталь коррозионностойкая или нержавеющая НЖ Пластмасс П Конический 5
Нитрированная сталь НТ Пластмасс П Чугун серый Ч Фарфор К Пневматический 6
Баббит БТ Без вставных или наплавленных колец БК Чугун ковкий КЧ Титан ТН Гидравлический 7
Стеллит СТ Фторопласт ФТ Латунь или бронза Б Стекло СК Электромагнитный 8
Сормайт СР Кожа К Алюминий А Электрический 9

Купить задвижки Ду-80 в Украине

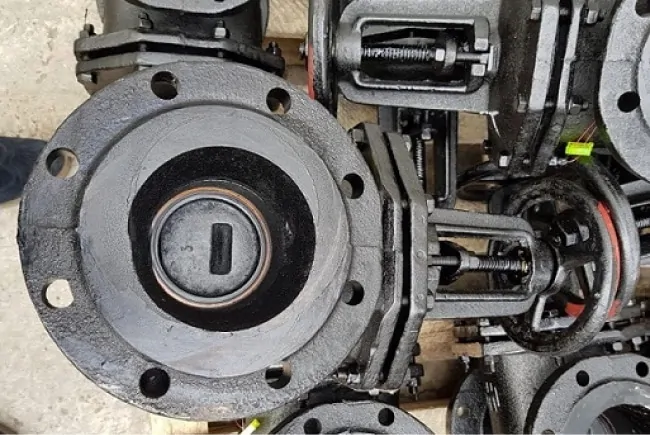

фланцевая чугунная клиновая задвижка ду80 с выдвижным шпинделем

У Систем Качества можете купить задвижки ДУ-80 Ру2,5, Ру4, Ру6, Ру10, Ру16, Ру25, Ру40, Ру63 чугунные, клиновые стальные, нержавеющие, металлические, фланцевые, судовые клинкетные, приварные, газовые, шиберные, баттерфляй с ручным управлением или управлением электроприводом. Подберем задвижки ДУ80 для воды, пара, газа, нефтепроводов (нефтяная), насоса, паропровода, водопровода, отопительную, канализационную, пожарную (для пожаротушения), тепловую и паровую для магистралей теплосетей. Всегда на складе отечественные задвижки ДУ-80 мм с хранения и производства заводов Китая, Украины, ремкомплекты и детали. Все оборудование и узлы проходят испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ 33257-2015. В комплекте поставки: запорная задвижка Dn 80, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт, устраним неисправности и дефекты, проведем ревизию и притирку арматуры с хранения (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия на задвижки ДУ 80 мм 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена

Цена задвижки Ду80 зависит от фигуры, давления РУ, класса герметичности затвора и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости чугунной или стальной задвижки Dn80 — обратитесь к менеджеру или отправьте запрос на почту.

Техническое обслуживание

Эксплуатация задвижек Ду-80 предусматривает 3 вида технического обслуживания:

Каждую рабочую смену — дежурный персонал проводит осмотр задвижки Ду-80 на герметичность соединение и уплотнений, плавность хода подвижных частей, проверку исправности привода;

Ежемесячное техническое обслуживание — визуальный осмотр, очистка, устранение подтеков, контроль смазки в редукторе электропривода, проверка уплотнений и фланцевых соединений, контроль герметичности затвора, испытание работоспособности электропривода.

Сезонное обслуживание — осенью и весной выполняется обтяжка всех болтов и соединений, проверка крутящего момента электропривода и герметичности затвора.

Неисправности и их устранение

В таблице перечислены возможные неисправности задвижки Ду-80 и варианты их устранения.

Неисправность задвижки Ду-80 Вероятная причина Метод устранения
Затвор пропускает среду в положение закрыто Загрязнение или износ клина, уплотнительных колец, диска Разобрать и очистить, заменить кольца
Затвор закрыт не до конца Приложить расчетное усилие при повороте маховика
Электропривод не выдает требуемый для закрытия крутящий момент Выполнить проверку электропривода (настроить муфту крутящего момента, проверить состояние электродвигателя, замерить напряжение питания)
В нижней части корпуса задвижки Ду-80 собрался мусор мешающих полному перекрытию прохода Выполнить разборку и очистку от мусора
Потеки среды в месте соединения корпуса с крышкой Ослабление натяга болтов Осуществи равномерную протяжку болтов
Непригодна прокладка Заменить на новую
Задиры или другие повреждения на уплотнительных поверхностях Притереть поверхности
Течет сальник Недостаточное уплотнение набивки Равномерно обтянуть болты сальника
Износ сальника Добавить или заменить сальниковую набивку
Повреждение поверхности шпинделя Устранить повреждение
Затвор перемещается с паузами или требуется прикладывать увеличенный крутящий момент Направляющие клина и дисков повреждены Разобрать восстановить поврежденные части
На направляющих образовался осадок в виде смолы либо твердых частиц Удалить осадок
Момент на маховике выше паспортного Недостаток или отсутствие смазки Смазать
Не включается электропривод Пропало питание Проверить и восстановить питание электросети
