Задвижка 30с15нж Ду80 Ру40

•
•
•

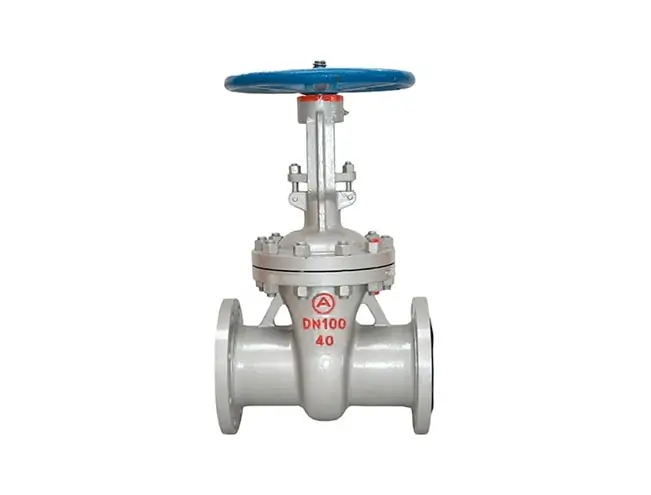

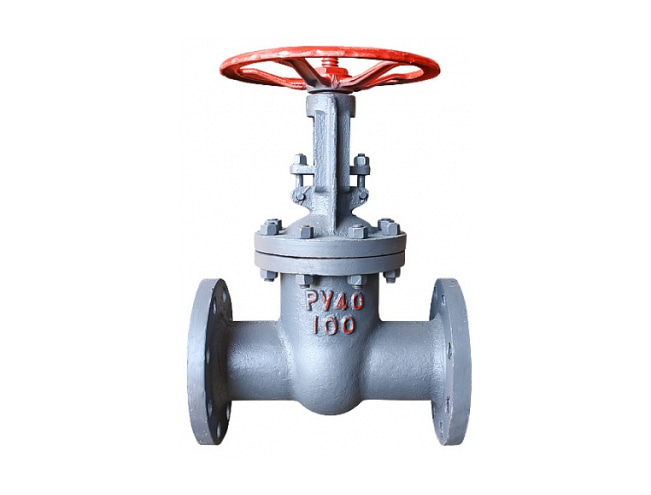

Задвижка 30с15нж Ду80 – это стальная фланцевая задвижка с условным диаметром прохода 80 мм, номинальным давлением Ру40 Бар. Тип затвора — двухдисковый клин с нержавеющей наплавкой, класс герметичности «А» по ГОСТ 9544-93. Управление — ручное, маховиком с выдвижным шпинделем. Строительная длина — 283/310 мм, вес — 38-36 кг в зависимости от завода производителя. Предназначена для эксплуатации в трубопроводах транспортирующих воду, пар, газ, нефть, масло, нефтепродукты с температурой до 425 °С.

Цена

от 2700 грн

Заказать задвижку 30с15нж Ду-80

Технические характеристики

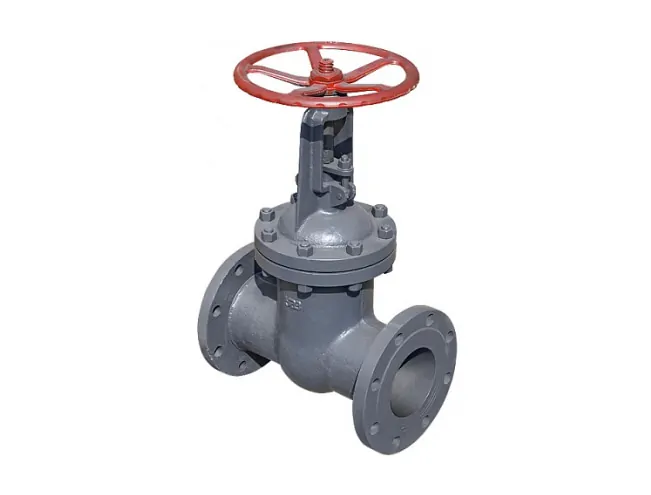

В таблице указаны основные технические характеристики стальной газовой задвижки 30с15нж Ду80 Ру40: тип запорного элемента, способ монтажа, материал уплотнения и корпуса, вид рабочей среды, предельная температура, условное давление, масса.

Устройство и габаритные размеры

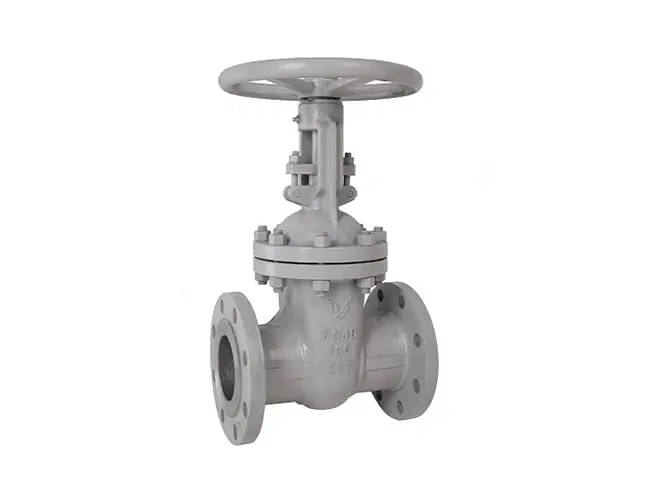

Закрытие и открытие задвижки 30с15нж Ду80 Ру40 выполняется в ручную маховиком. За счет поступательного перемещения шпинделя при вращении маховика, двухдисковый клин упирается в седло корпуса. Уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода.

В таблице указаны размеры задвижки 30с15нж Ду-80: строительная длина и высота, диаметры. Размеры присоединительных фланцев — ГОСТ 33259-2015. Переход к каталогу задвижек Ду80.

Задвижки Ру40	Габаритные и присоединительные размеры, мм					Масса, кг
	L	H	H1	D	D0
30с15нж Ду80	283/310	411	506	195	200	36

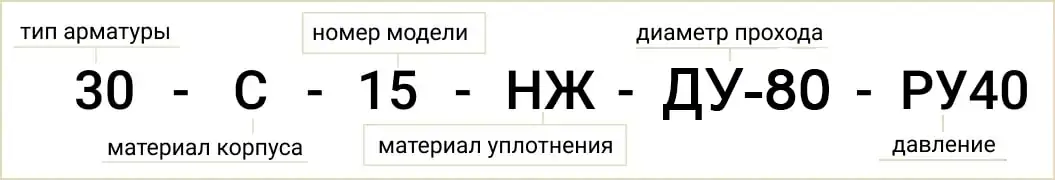

Обозначение и расшифровка маркировки

На корпусе клиновой задвижки указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка стальной задвижки 30с15нж Ду80 содержит такие параметры и характеристики:

1. Тип арматуры;
2. Условный диаметр прохода;
3. Рабочее давление;
4. Тип привода;
5. Материал уплотнительных колец.

Купить стальную клиновую задвижку 30с15нж Ду-80 Ру-40

У Систем Качества можете купить задвижку 30с15нж Ду-80 Ру-40 стальную клиновую для воды, газа, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка 30с15нж Dn80 Pn40, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30с15нж Ду-80 мм, 30с515нж с редуктором, 30с915нж Ду80 с электроприводом, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30с15нж Ду80 Ру40 фланцевой зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.
