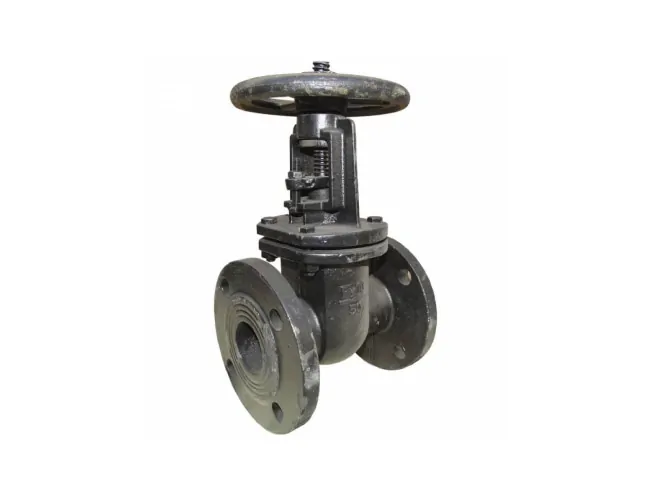

Задвижка 30ч6бр Ду80

Технические характеристики

В таблице указаны основные технические характеристики параллельной двухдисковой задвижки 30ч6бр Ду 80 Ру10: способ монтажа, материал уплотнения и корпуса, предельная температура, условное и пробное давление, требуемое усилие для открытия и закрытия прохода.

Задвижка Давление РУ, Мпа Усилие на маховике, кгс Материал Рабочая температура, °С Крепление
Условное Пробное Открытие Закрытие Корпуса Уплотнительных колец
30ч6бр Ду80 1,0 1,2 58,0 51,0 Серый чугун Бронза/Латунь до 225 Фланцевое

Чертеж габаритных и присоединительных размеров

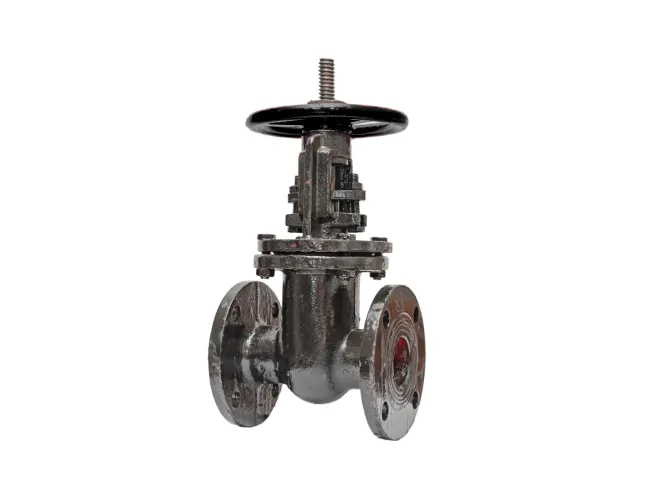

Закрытие и открытие задвижки 30ч6бр Ду80 выполняется вручную. За счет поступательного перемещения шпинделя при вращении маховика, клин упирается в опорную стенку раздвигая диски. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным поверхностям корпуса обеспечивая закрытие прохода.

В таблице материалы деталей задвижки 30ч6бр Ду80:

Деталь 30ч6бр Ду80 Материал
1 Корпус СЧ20
2 Клин Сталь 25Л
3 Диски СЧ20
4 Шпиндель Сталь 45
5 Крышка Серый чугун СЧ20
6 Сальник
7 Втулка резьбовая Латунь ЛС 59-1
8 Маховик СЧ20
9 Уплотнительные кольца Латунь ЛС 59-1

В таблице указаны размеры задвижки 30ч6бр Ду 80: строительная длина, диаметр прохода, высота, диаметры монтажных фланцев и отверстий, масса. Размеры присоединительных фланцев — ГОСТ 33259-2015.

Задвижки Габаритные и присоединительные размеры, мм Вес, кг
L DN D0 D D1 D2 Н1 Н d n
30ч6бр ДУ80 210 80 160 195 160 138 364 456 18 4 28

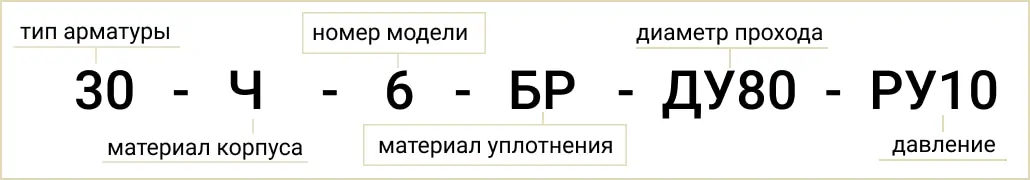

Обозначение и расшифровка маркировки

На корпусе задвижки, указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.

Маркировка чугунной задвижки 30ч6бр Dn80 содержит такие параметры и характеристики:

  1. Тип арматуры;
  2. Условный диаметр прохода;
  3. Рабочее давление;
  4. Тип привода;
  5. Материал уплотнительных колец.

Купить фланцевую чугунную задвижку 30ч6бр Ду80

У Систем Качества можете купить задвижки чугунные 30ч6бр Ду80 Ру10 для воды, пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная задвижка 30ч6бр Ду 80, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).

Выполним диагностику и ремонт 30ч6бр Dn80, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила).

Цена в Украине

Цена задвижки 30ч6бр Ду80 Ру10 зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.

Компания Системы Качества поставщик надежной запорной арматуры
