Технические характеристики
В таблице указаны основные технические характеристики фланцевой задвижки 30с941нж Ду200 Ру16 с выдвижным шпинделем: тип запорного элемента, условное давление, вес, параметры для подбора электропривода — тип монтажа, крутящий момент, обороты выдвижного шпинделя, вольтаж привода.
| Задвижка с электроприводом | Давление РУ, МПа | Тип | Параметры электропривода | Вес, кг | ||||
| Тип присоединения | Момент, Н*м | Количество оборотов шпинделя | Напряжение питания | с приводом | без | |||
| 30с941нж Ду200 | 1,6 | Клиновая | Б | 160 | 43 | 380В | 155 | 105 |
Габаритные и присоединительные размеры
Закрытие и открытие задвижки 30с941нж Ду-200 Ру-16 выполняется электроприводом. За счет поступательного перемещения шпинделя, клиновидный затвор упирается в седло корпуса. В результате чего уплотнительные поверхности дисков прижимаются к уплотнительным кольцам корпуса обеспечивая закрытие прохода.
При монтаже задвижки 30с941нж Ду200 в магистраль трубопровода, допускается отклонение привода от вертикали не более 90 градусов.
| № | Деталь 30с941нж Ду200 | Материал |
| 1 | Литой корпус | Сталь 25Л |
| 2 | Крышка | |
| 3 | Клин | |
| 4 | Шпиндель выдвижной | 20Х13 |
| 5 | Набивка сальника | ТРГ |
В таблице размеры задвижки 30с941нж Dn200 Pn16: строительная длина и высота, диаметр прохода. Присоединительные размеры фланцев соответствуют ГОСТ 33259-2015. Переход к каталогу задвижек Ду200.
| Задвижка стальная фланцевая | Размеры | |||
| DN | L | D | H2 | |
| 30с941нж Ду200 Ру16 | 200 | 330 | 335 | 690 |

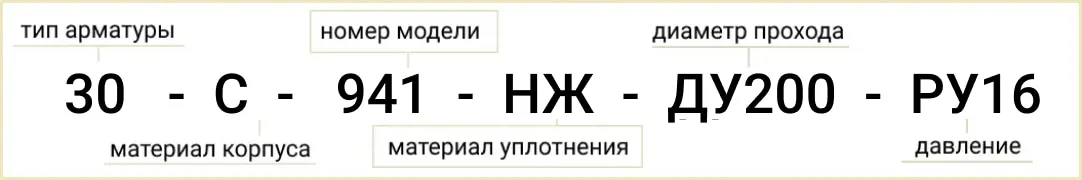

Обозначение и расшифровка маркировки
На корпусе клиновой задвижки указывается марка в виде индекса системы ЦКБА (центрального конструкторского бюро арматуростроения). Обозначения наносятся методом отливки либо клеймения, согласно ГОСТ 4666.
Маркировка стальной задвижки 30с941нж Ду200 Ру16 содержит такие параметры и характеристики:
- Тип арматуры;
- Условный диаметр прохода;
- Рабочее давление;
- Тип привода;
- Материал уплотнительных колец.
Купить задвижку 30с941нж стальную под электропривод
У Систем Качества можете купить задвижки стальные 30с941нж Ду200 Ру16 с электроприводом для воды, газа (пропан, метан, бутан), пара, нефти, масла, нефтепродуктов. Вся запорная арматура проходит испытания, проверку на стенде с манометром на соответствие параметрам указанным в ГОСТ. В комплекте поставки: запорная фланцевая задвижка под электропривод 30с941нж Ду-200 мм, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).
Выполним диагностику и ремонт 30с941нж Dn-200, устраним неисправности и дефекты, проведем ревизию и притирку (замена прокладок, набивки, смазки), опрессовку (гидроиспытания). Гарантия 12 месяцев при условии соблюдения условий эксплуатации и СНиП (строительные нормы и правила). Подберем аналоги под требования системы/магистрали/трубопровода:
- 30нж41нж Ду200 нержавеющую для агрессивных сред
- 30с41нж Ду200 ручную с выдвижным шпинделем
- 30ч939р Ду200 Ру16 чугунную для воды и пара
Цена в Украине
Цена задвижки 30с941нж Ду200 зависит от производителя (Украина, Китай, Россия, Польша, Турция, Словакия, отечественные СССР с хранения), технического состояния и года производства (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для просчета стоимости — обратитесь к менеджеру или отправьте запрос на почту.
