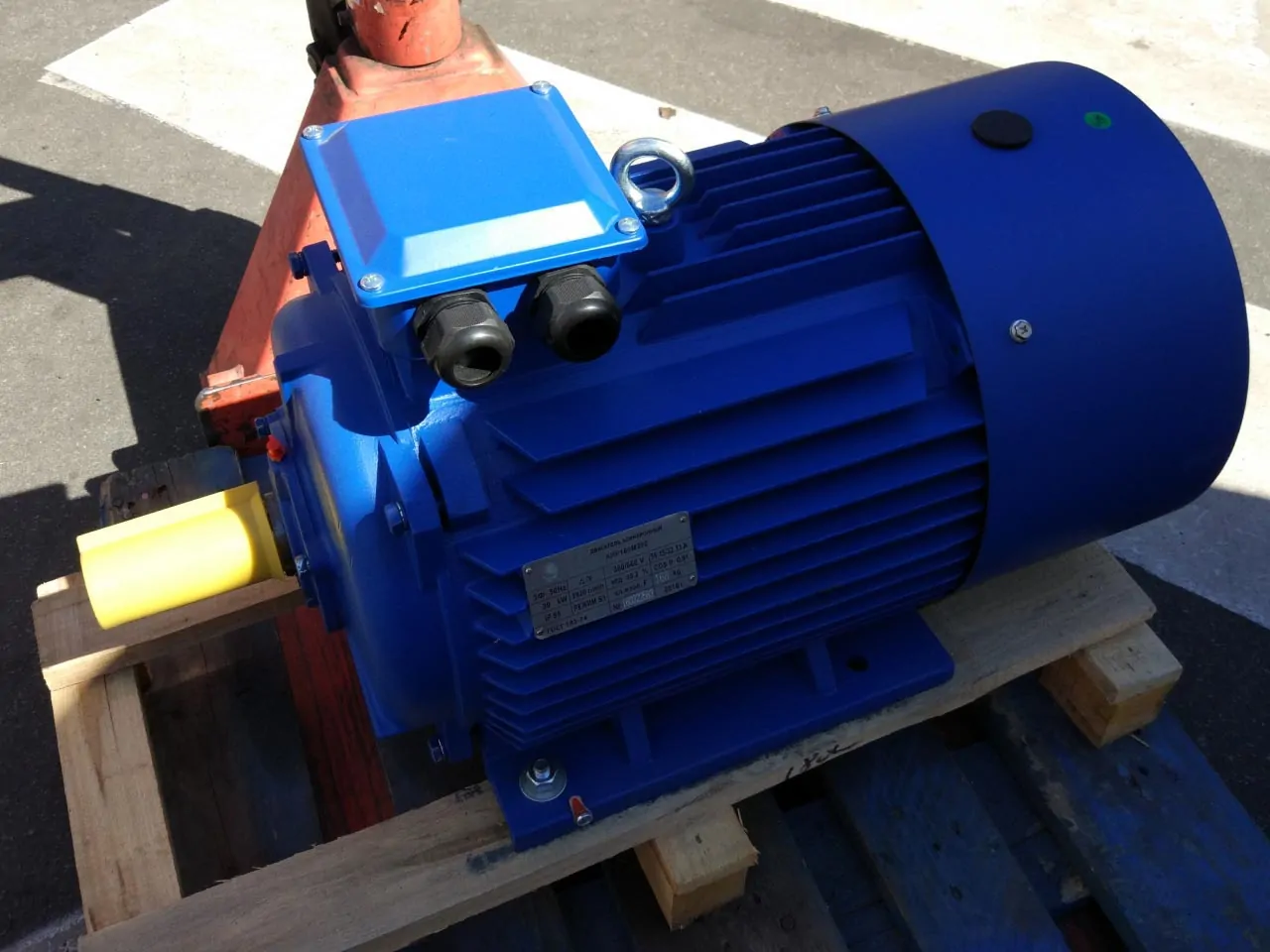

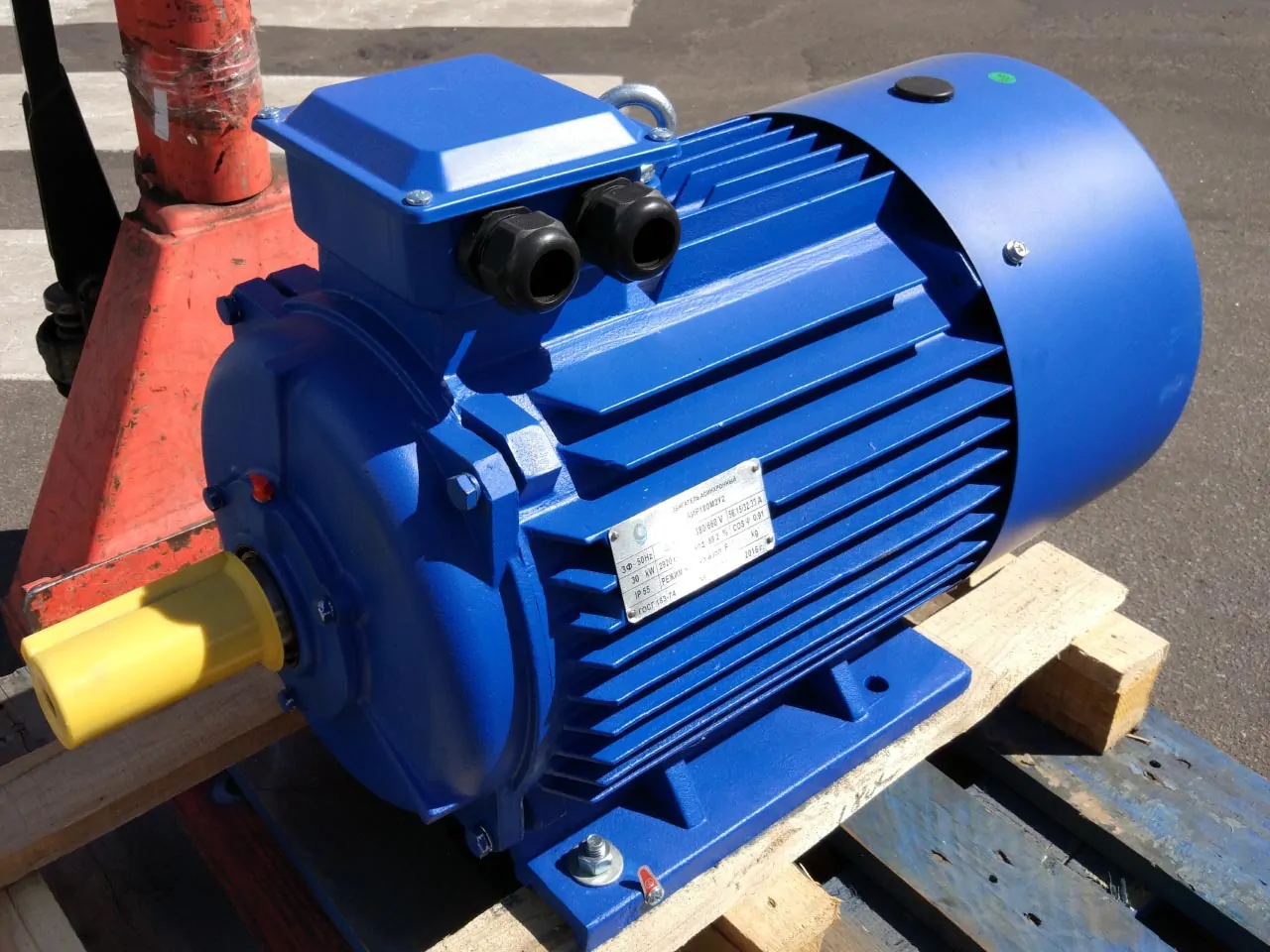

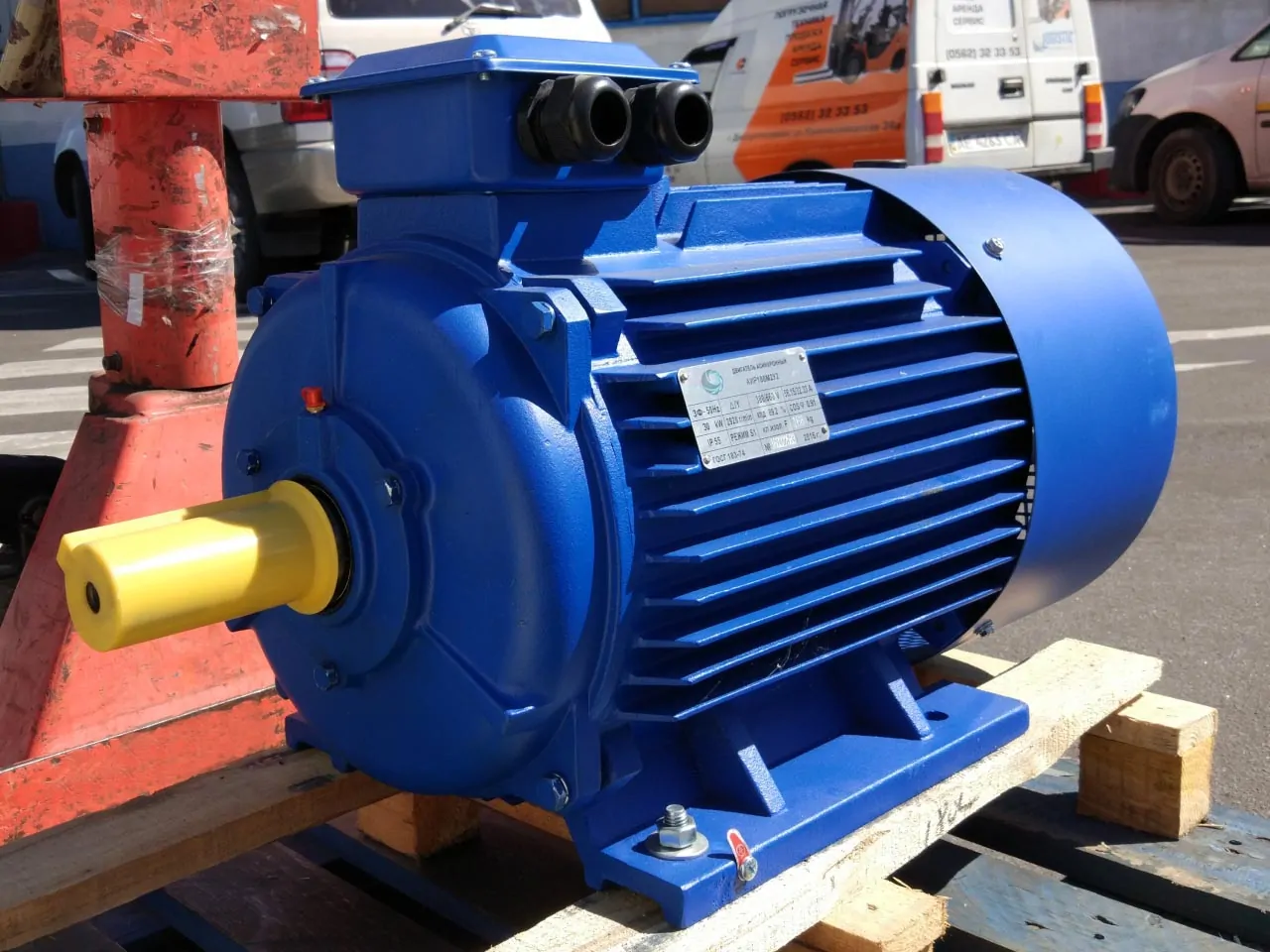

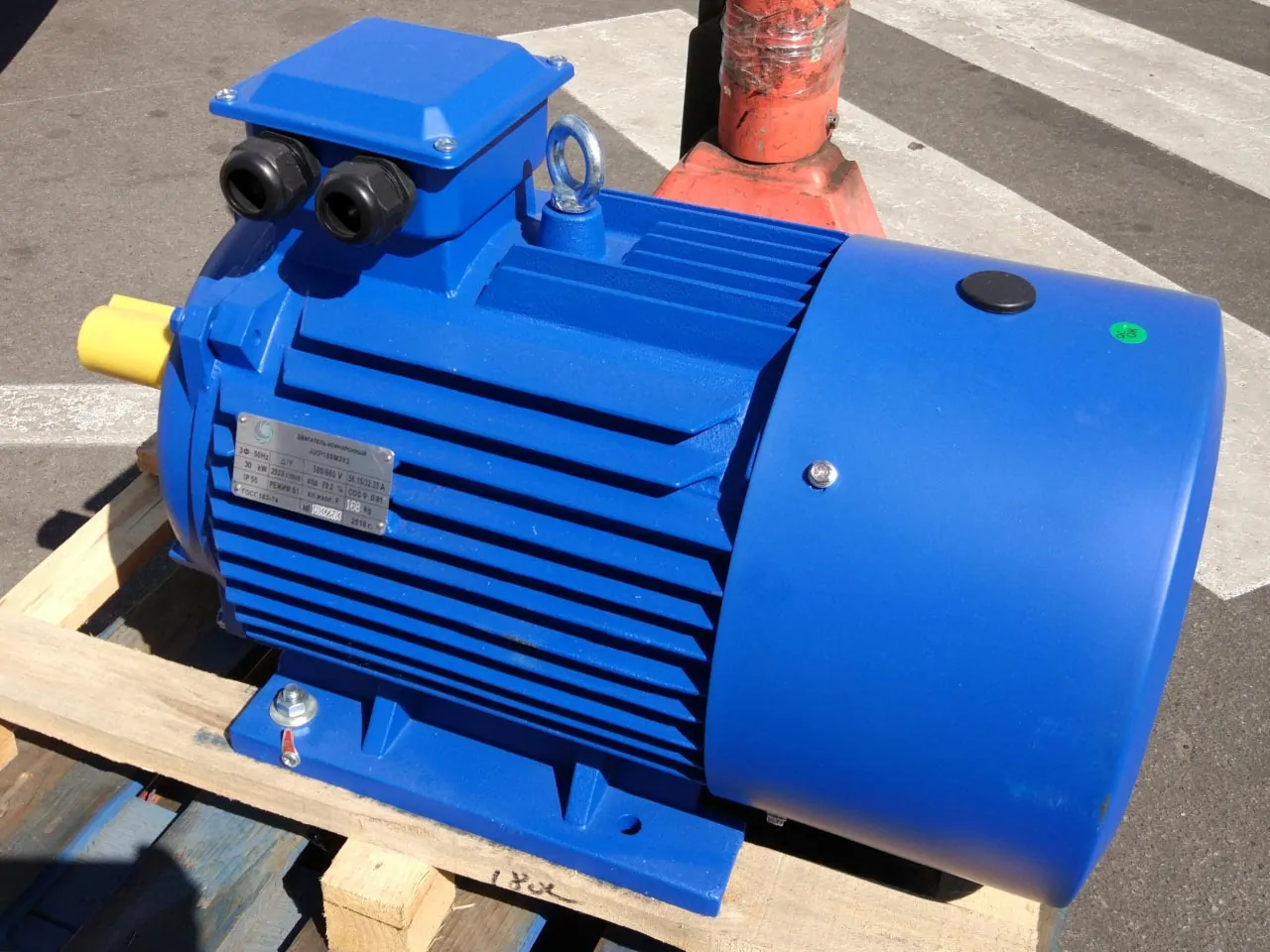

Электродвигатель 22 кВт 750 об/мин – АИР200L8

•
•
•

АИР200L8 – трехфазный асинхронный электродвигатель 22 кВт 750 об/мин с короткозамкнутым ротором. Общепромышленный двигатель типа АИР 200 L8 и аналоги мощностью 22 кВт выпускаются несколькими производителями Китая, Украины и стран СНГ. Существенно отличаются качеством, но присоединительные и габаритные размеры соответствуют ГОСТ 31606-2012. Питание – от сети переменного тока частотой 50 Гц по схемам звезда/треугольник с напряжением 380/660 В или 220/380 В. Сила тока – 48,9 Ампер.

• Характеристики
• Цена
• Размер/Чертеж
• Производители
• Схемы подключения

Цена

от 41800 грн

Заказатьперезвоните мне

Технические характеристики двигателя АИР 200 L8

Таблица технических характеристик содержит эксплуатационные параметры двигателя 22 кВт 750 об согласно паспорта электродвигателей АИР: мощность, напряжение, частоту вращения, номинальные токи, массу, отношения моментов, пускового тока к номинальному и прочее.

Цена электродвигателя АИР200L8

Электродвигатель 22 кВт 750 об/мин типа АИР200L8 производится в Китае и странах бывшего СНГ. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену электродвигателя АИР 200 L8.

Украинские производители выпускают двигатели АИР только до габарита 112 мм. Новая Каховка (4АМУ200L8) и Электромотор Полтава, Промэлектро не производит на сегодня АИР200L8 – только БУ. Стоимость электродвигателя 22 кВт 750 об/мин с привязкой габаритов к европейскому стандарту DIN – уточняйте у менеджера. Будьте внимательны при покупке и не переплачивайте мошенникам.

Цена и параметры качества

Основные параметры надежности определяющие диапазон цен электродвигателя 22 кВт 750 об/мин:

• Толщина и качество медного провода, масса меди – это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевого электродвигателя АИР200L8 – алюмоцинк или медь с большим содержанием других металлов, как следствие – низкий КПД и постоянный перегрев, несоответствие заявленной мощности.
• Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 200 L8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
• Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевый электрический двигатель 22 кВт 730 оборотов в минуту может идти с некачественным корпусом с прессованного порошка втормета, это гораздо хуже!
• Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
• Электрика и изоляция – изоляция и пропитка обмотки в дешевом электродвигателе АИР200L8, опасна коротким или межвитковым замыканием, оплавлением изоляции выводных концов и замыкания в клеммной коробке.

Дешевый двигатель АИР200L8 мощностью 22 кВт 750 оборотов быстро ломается при установке на компрессоры, пилы, мотор-редукторы, экструдеры, дробилки, генераторы, бетономешалки, виброплиты, ворота, грохоты, тали, дровоколы. Не подходит для производственных процессов с высокими пусковыми нагрузками, частыми пусками, скачками напряжения и температурой свыше 25°С

Справочная информация

Чертеж и размеры электродвигателя АИР200L8

Производители электродвигателя АИР200L8 22 кВт 750 об/мин

Преимущественно в продажу на украинский рынок попадает электродвигатель АИР200L8 22 кВт 750 об/мин производства Китая (качественные и не очень), Белоруссии (Могилёвский завод «Электродвигатель»), Украины, которые имеют одинаковое строение и конструктивные исполнения по ГОСТ 2479-79: АМУ200L8, 5АИ200L8, 5АМ200L8, АД200L8, А200L8.

*Субъективный рейтинг качества двигателей от независимых экспертов «Системы Качества»

Монтаж и центровка электродвигателя АИР200L8

Монтаж двигателя АИР200L8 без соблюдения правил устройства электроустановок, приводит к повышенному уровню вибрации, заклиниванию привода и скорой поломке. Ниже перечислены рекомендации по установке электродвигателя АИР 200 L8 22 кВт 750 об/мин:

1. Подготовка к монтажу. Очистить место установки (фундамент, станину, плиту и тд) от пыли и грязи, проверить резьбы болтов и гаек. Двигателю с хранения провести осмотр – очистить и продуть воздухом, измерить сопротивление изоляции, проверить схему подключения на соответствие напряжению сети, прокрутить ротор для проверки отсутствия заклинивания и постороннего шума, очисть вал от смазки.
2. Установка. Устанавливаем на монтажную площадку краном или кран-балкой, при весе менее 50 кг, разрешена установка вручную. Соединение двигателя АИР 200 L8 22 кВт 750 об/мин с механизмом возможно через муфты, ременную, зубчатую или цепную передачи. Осуществить предварительную центровку по горизонтальной плоскости, подкладывая металлические пластины под лапы, параллельность валов при приводе через шкивы и зубчатые передачи.
3. Центровка электродвигателя АИР200L8. Угловые и боковые смещения валов регулируются радиально-осевой скобой. Зазоры измеряются щупами, микрометрами и индикаторами. Параллельность валов при ременных передачах проверяется выверочной линейкой. Линейку нужно приложить к торцевой части шкивов, при правильной центровке – должна прилегать к шкивам в четырех точках.
4. Первый запуск. Заземляем электродвигатель АИР200L8 и станину. Запитываем через коммутирующее устройство – пускатель, шкаф управления, электрический автомат, контроллер. Убеждаемся в правильной центровке, в верной схеме подключения и надежном контакте всех проводов. Снова убеждаемся в свободном вращении ротора. Выполняем кратковременный запуск на 4-5 секунд. Тестируем на холостом ходу замеряя ток, проверить на повышенный шум и вибрации. Если все показатели в норме – приступаем к полноценной эксплуатации.

Для реверса электродвигателя АИР200L8 используются магнитные пускатели, реверсивные контакторы, кнопочные посты, различные реле.

Схемы подключения электродвигателя АИР 200 L8

Стандартные схемы подключения к сети трехфазного электродвигателя АИР 200 L8:

• Звезда – для питания от промышленного трехфазного напряжения 380/660 Вольт;
• Треугольник – при работе от напряжения 220/380 В.

Наряжение питания указанно на бирке, заранее обговаривайте требуемый вольтаж.

Модификации АИР 200L8

На базе стандартного АИР 200L8 изготавливаются специализированные версии электродвигателей мощностью 22 кВт на 750 оборотов:

• АИР200L8Е – с электромагнитным тормозом;
• АИР200L8Е2 – ЭМТ с растормаживающим устройством;
• АИРС200L8 – с повышенным скольжением;
• АИР200L8 Т2 – для влажного тропического климата;
• АИР200L8 ОМ2 – морское исполнение;
• АИР200L8 Х2 – химостойкая защита двигателя.

Купить электродвигатель 22 кВт 750 об/мин АИР200L8

Безопасно и удобно покупайте электродвигатель АИР200L8 22 кВт 750 об/мин производства Китай, отечественные с хранения или европейские аналоги по низким ценам. Любые формы оплаты – по счету с НДС или без НДС, заказывайте отправку с наложенным платежом и оплачивайте после осмотра. Забирайте электродвигатель АИР 200 L8 22 кВт 750 оборотов самовывозом с склада или на любимом перевозчике в своем городе: Новая Почта, САТ, Укрпочта, Деливери. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Квалифицированный ремонт, доступ к комплектующим и запчастям даже по истечении гарантии.

Для покупки двигателя АИР 200 L8 или бесплатной консультации – свяжитесь с менеджером!
