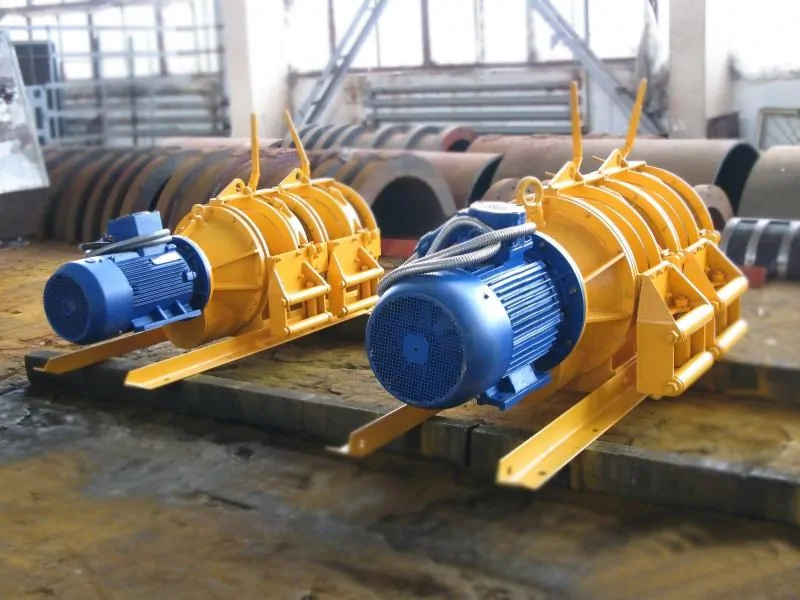

Скреперные лебедки 17ЛС | ЛС 17

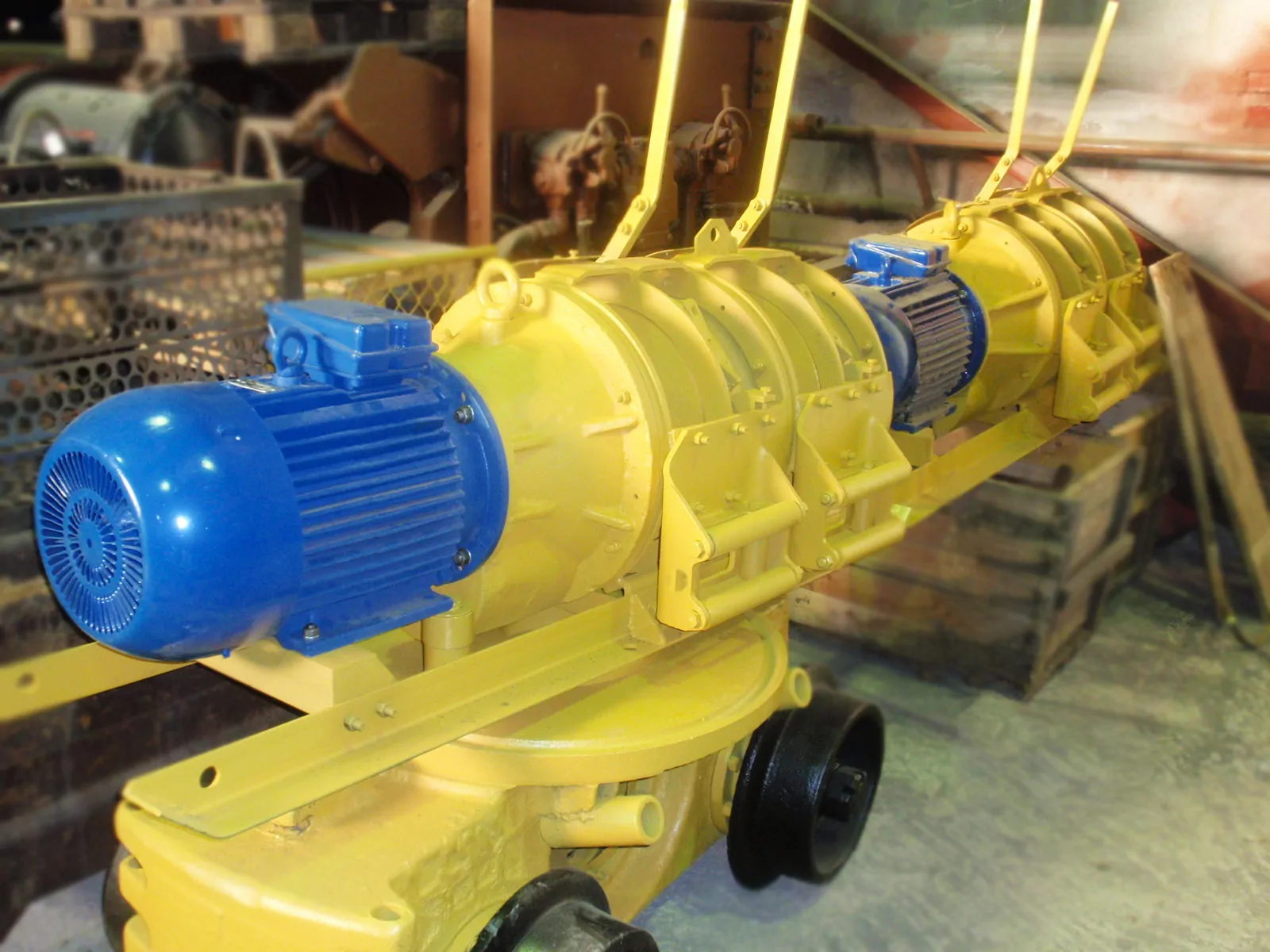

Лебедка 17ЛС – это тяговый механизм подземной скреперной установки для доставки раздробленной горной массы при добыче полезных ископаемых в шахтах. Производятся в одной модификация 17ЛС-2СМА — двухбарабанная с соосным расположением двигателя и барабанов. При эксплуатации ЛС-17 в шахтах опасных по газу и пыли, устанавливается электрооборудование в взрывобезопасном исполнении по ГОСТ 22782.0, в неопасных условиях – в рудничном по ГОСТ 24754.

Технические характеристики

Основными техническими характеристиками лебедок ЛС-17 являются тяговое усилие и мощность, все параметры взяты из паспорта производителя. Согласно технического задания заказчика лебедки могут изготавливаются в климатическом исполнении У и Т, в соответствии с ГОСТ 15150 и ГОСТ 15151.

Скреперная лебедка 17ЛС Тяговое усилие, кгс Канатоемкость барабана, м Диаметр каната, мм Средняя скорость каната, м/с Номинальная мощность, кВт Габариты, мм Масса, кг
рабочего хода холостого хода без каната с магнитным пускателем,
17ЛС-2СМА 1600 60 14 1,26 1,74 18,5 1550×650×632 760 810
  • Перейти к техническим характеристикам других моделей скреперных лебедок ЛС:
  • 10ЛС
  • 30ЛС
  • 55ЛС
  • 110ЛС

Устройство

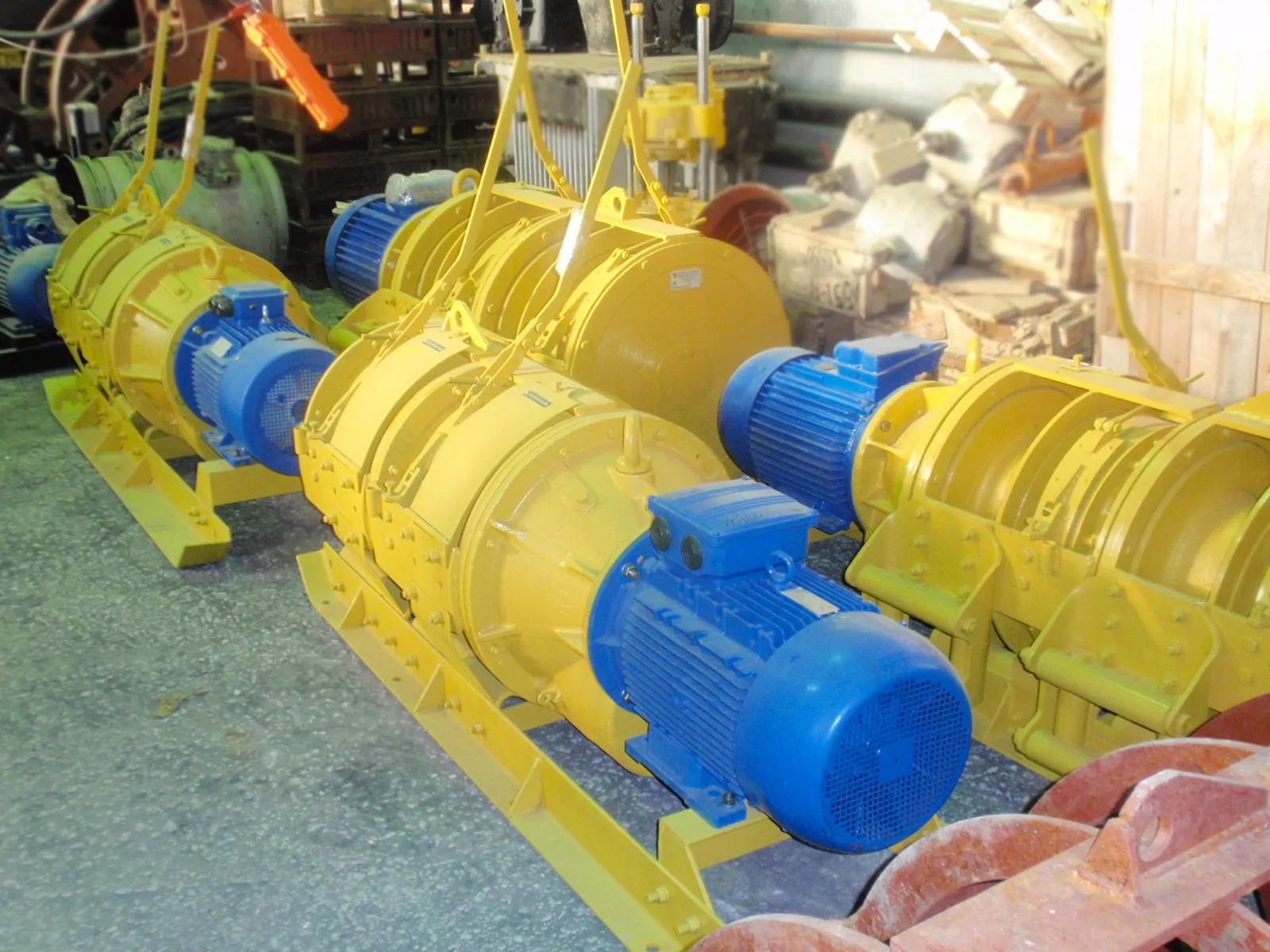

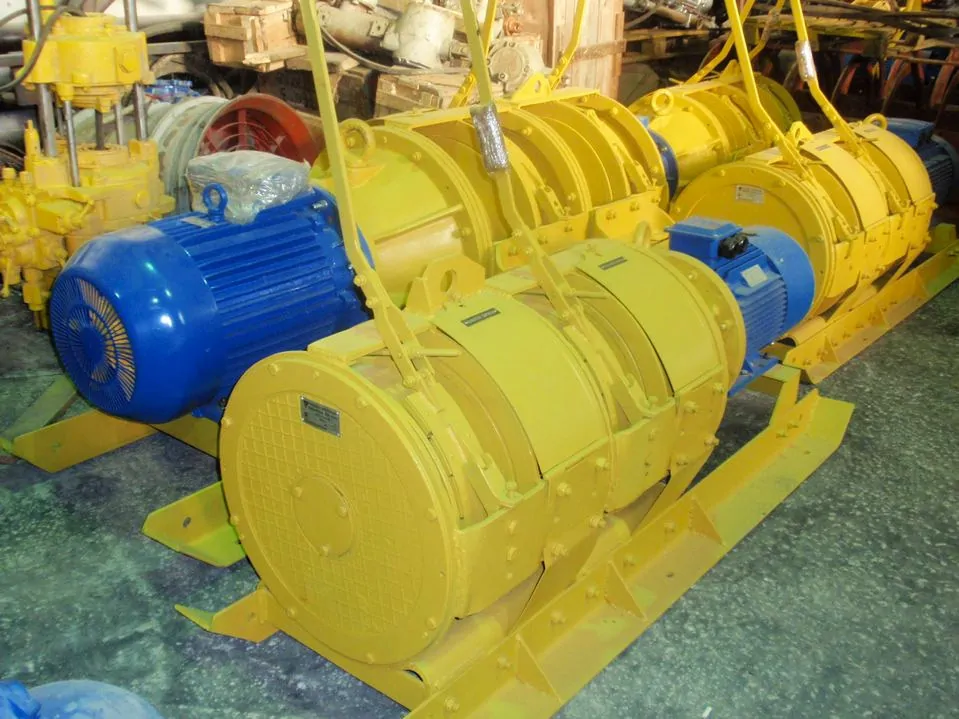

Лебедки подземные скреперные 17ЛС имеют соосное устройство расположения барабанов и двигателя. 17ЛС2СМА предназначены для скреперования в широких нишах. Для привода ЛС-17 используют взрывозащищенные или общепромышленные асинхронные моторы с планетарными редукторами. Блоки рабочего и холостого барабана имеют идентичные размеры и конструкцию, отличие в передаточном числе редуктора.

На кинематической схеме изображены рабочие элементы привода шахтной лебедки 17ЛС:

  • 1 — приводной редуктор;
  • 2 — центральный вал;
  • 3, 9 — солнечные шестерни;
  • 4, 10 — сателлиты;
  • 7, 12 — водила;
  • 5, 11 — венцы;
  • 6 — тормозное устройство;
  • 8, 13 — барабаны.

Где купить лебедку 17ЛС в Украине?

У Систем Качества вы можете купить скреперную лебедку 17ЛС-2СМА с взрывозащищенным, рудничным или общепромышленным исполнением электрооборудованием. Все оборудование и механизмы соответствуют ГОСТ, проходят испытания и проверку ОТК.

В комплектацию поставки входит:

  1. Лебедка 17ЛС;
  2. Паспорт совмещенный с инструкцией по эксплуатации;
  3. Запасные фрикционные накладки, блоки, ковши — по предварительной договоренности.

Цена лебедки 17ЛС-2СМА зависит от исполнения электрооборудования и производителя электродвигателя. Шахтные лебедки ЛС-17 могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены скреперной лебедки 17ЛС — отправляйте техническое задание на электронную почту или свяжитесь с менеджером по телефону.
