Скреперные лебедки 30ЛС | ЛС 30

Скреперная лебедка 30ЛС фото

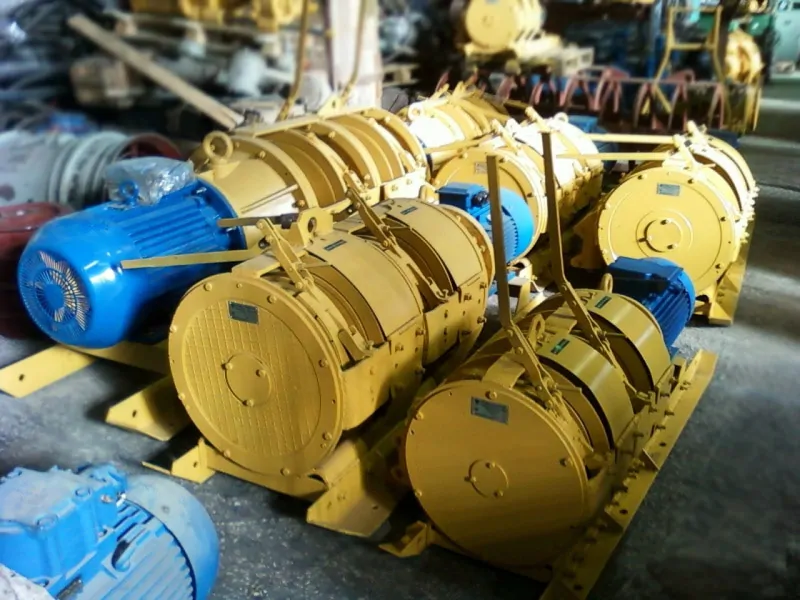

  • Скреперная лебедка ЛС 30 с соосной схемой расположения барабанов
  • лебедка 30ЛС 2СМА для шахтной скреперной установки
  • Подземная лебедка ЛС 30 в взрывобезопасном исполнении
Лебедка 30ЛС – это тяговый механизм подземной скреперной установки для доставки раздробленной горной массы при добыче полезных ископаемых в шахтах. Производятся в трех модификация – 30ЛС-2СМА, 30ЛС-2ПМА, 30ЛС-3СМА, различаются по количеству и расположению барабанов. При эксплуатации в шахтах опасных по газу и пыли, устанавливается электрооборудование в взрывобезопасном исполнении по ГОСТ 22782.0, в неопасных условиях – в рудничном по ГОСТ 24754.

Технические характеристики

Основными техническими характеристиками лебедок ЛС-30 являются тяговое усилие и мощность, все параметры взяты из паспорта производителя. Согласно технического задания заказчика лебедки могут изготавливаются в климатическом исполнении У и Т, в соответствии с ГОСТ 15150 и ГОСТ 15151.

Скреперная лебедка 30ЛС Тяговое усилие, кгс Канатоемкость барабана, м Диаметр каната, мм Средняя скорость каната, м/с Номинальная мощность, кВт Габариты, мм Масса, кг
рабочего хода холостого хода без каната с магнитным пускателем
30ЛС-2СМА 2800 90 14 1,3 1,77 30 1938×806×770 1320 1370
30ЛС-2ПМА 1540×1220×893 1450 1500
30ЛС-3СМА 2400×860×770 1810 1860
  • Перейти к техническим характеристикам других моделей скреперных лебедок ЛС:
  • 10ЛС
  • 17ЛС
  • 55ЛС
  • 110ЛС

Устройство

Кинематическая схема лебедки 30 ЛС чертежВ зависимости от устройства лебедки скреперные 30ЛС могут иметь два или три барабана. Расположение барабанов и двигателя может быть соосным или параллельным. Соосные 30ЛС2СМА и 30ЛС3СМА предназначены для скреперования в широких нишах, 30ЛС2ПМА с параллельным расположением механизма – в узких выработках. Для привода ЛС-30 используют асинхронные моторы с планетарными редукторами. Блоки рабочего и холостого барабана имеют идентичные размеры и конструкцию, отличие в передаточном числе редуктора.

На кинематической схеме изображены рабочие элементы привода шахтной лебедки 30ЛС:

  • 1 – приводной редуктор;
  • 2 – центральный вал;
  • 3, 9 – солнечные шестерни;
  • 4, 10 – сателлиты;
  • 7, 12 – водила;
  • 5, 11 – венцы;
  • 6 – тормозное устройство;
  • 8, 13 – барабаны.

Тип конструкции указывается в маркировке подземной лебедки 30ЛС, условные обозначения классификации приведены ниже:

  • 30ЛС-2СМА – двухбарабанная с соосным расположением двигателя и барабанов;
  • 30ЛС-2ПМА – двухбарабанная с параллельным расположением двигателя и барабанов;
  • 30ЛС-3СМА – трехбарабанная с соосным расположением двигателя и барабанов.

Где купить лебедку 30ЛС в Украине?

У Систем Качества вы можете купить скреперные лебедки 30ЛС-2СМА, 30ЛС-2ПМА, 30ЛС-3СМА с взрывозащищенным, рудничным или общепромышленным исполнением электрооборудованием. Все оборудование и механизмы соответствуют ГОСТ, проходят испытания и проверку ОТК.

В комплектацию поставки входит:

  1. Лебедка 30ЛС;
  2. Паспорт совмещенный с инструкцией по эксплуатации;
  3. Запасные фрикционные накладки, блоки, ковши – по предварительной договоренности.

Цена лебедок 30ЛС-2ПМА, 30ЛС-3СМА, 30ЛС-2СМА зависит от исполнения электрооборудования и производителя электродвигателя. Шахтные лебедки ЛС-30 могут комплектоваться запчастями производства Украины, Китая и Белоруссии, адаптируя стоимость под бюджет заказчика. Для просчета цены скреперной лебедки 30ЛС – отправляйте техническое задание на электронную почту или свяжитесь с менеджером по телефону.
