Редуктор ЦДН-630

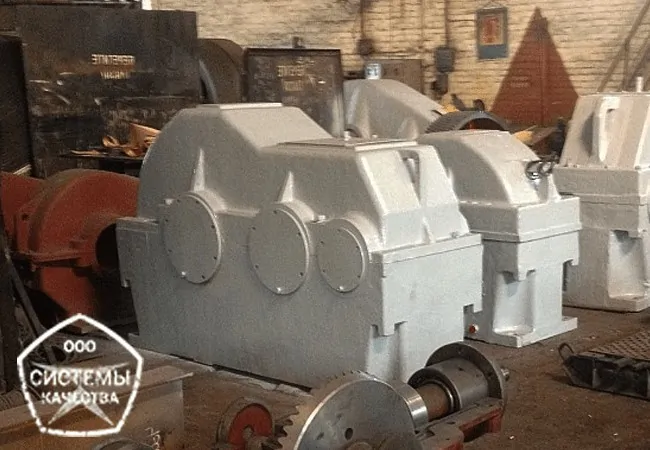

  • Цилиндрический редуктор ЦДН-630

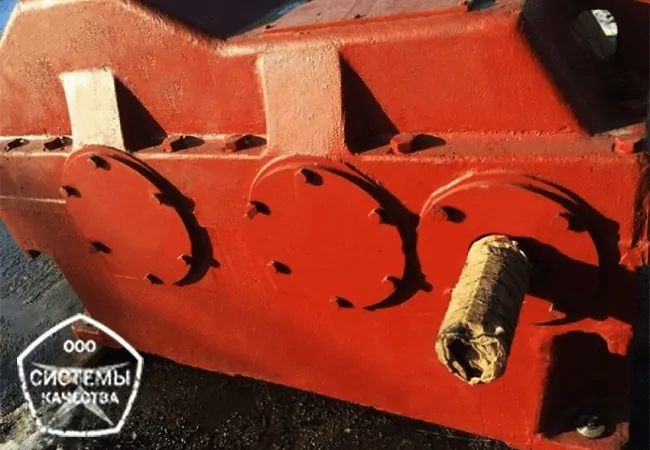

  • редуктор ЦДН-630 - двухступенчатый горизонтальный

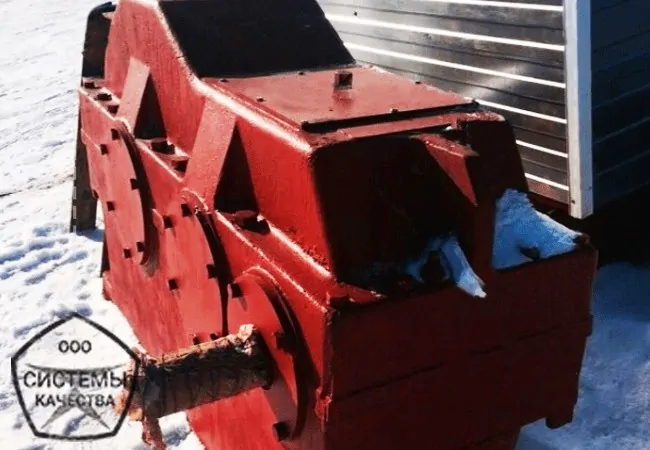

  • редуктор ЦДН-630 - двухступенчатый с зацеплением Новикова

Цилиндрический редуктор ЦДН 630 – общепромышленный двухступенчатый редуктор, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это конвейерное оборудование. Благодаря зацеплению Новикова, увеличена нагрузочная способность и уменьшен уровень шума относительно эвольвентного зацепления.

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор ЦДН-630 с передаточными числами 8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50. Вал – цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦДН-630, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ЦДН-6308;9;10;11,2;12,5;14;16;18;20;22,4;25;28;31,5;35,5;40;45;50670007100033300,96

Особенности эксплуатации

Технические характеристики редуктора цилиндрического ЦДН-630 определяют допустимые режимы эксплуатации:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная скорость на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³.

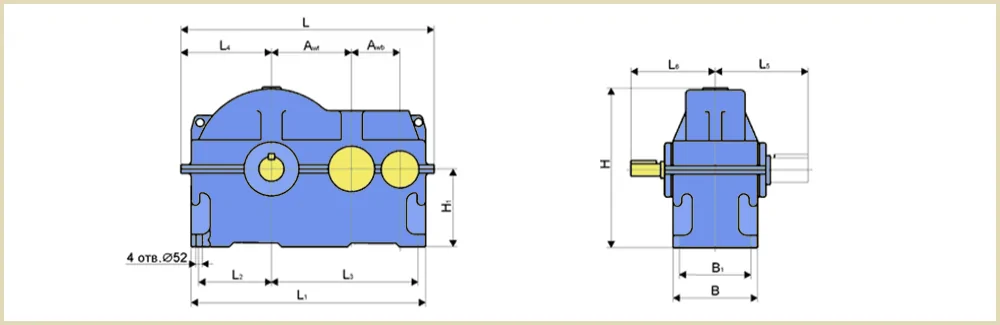

Размеры и чертеж редуктора ЦДН-630

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу редуктора ЦДН-630.

Размеры и чертеж редуктора ЦДН

AwtAwбHH1LL1L2L3L4L5L6u=8-25L6u=28-50BB1
6304001225630193519205751195657760610570650540

Размеры и чертеж цилиндрического вала ЦДН

Чертеж цилиндрического вала редуктора

Цилиндрический входной и выходной вал редуктора ЦДН630 зачастую используется при присоединении к исполнительному механизму и двигателю с помощью муфт типа МЗ, МУВП и тд. Диаметр, вынос и прочие размеры указаны на чертеже.

Входной валВыходной вал
ldbttldb
u=8-25u=28-50u=8-25u=28-50u=8-25u=28-50u=8-25u=28-50
2101701108028221168523135022050

Варианты сборки редуктора ЦДН-630

Варианты сборки – это схема компоновки и расположения основных элементов редуктора. Стоит отметить, что наиболее распространенными и востребованными являются редукторы ЦДН 630 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Для оформления правильного запроса, приводим расшифровку маркировки. Условное обозначение полного названия модели содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении.

Расшифровка маркировки ЦДН-630

Все варианты сборки ЦДН630 и передаточные числа

На четыре наиболее распространенные варианта сборки двухступенчатых ЦДН 630 приходится 68 моделей с разными передаточными числами, маркировки, которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
8ЦДН-630-8-12ЦДН-630-8-11ЦДН-630-8-22ЦДН-630-8-21
9ЦДН-630-9-12ЦДН-630-9-11ЦДН-630-9-22ЦДН-630-9-21
10ЦДН-630-10-12ЦДН-630-10-11ЦДН-630-10-22ЦДН-630-10-21
11,2ЦДН-630-11,2-12ЦДН-630-11,2-11ЦДН-630-11,2-22ЦДН-630-11,2-21
12,5ЦДН-630-12,5-12ЦДН-630-12,5-11ЦДН-630-12,5-22ЦДН-630-12,5-21
14ЦДН-630-14-12ЦДН-630-14-11ЦДН-630-14-22ЦДН-630-14-21
16ЦДН-630-16-12ЦДН-630-16-11ЦДН-630-16-22ЦДН-630-16-21
18ЦДН-630-18-12ЦДН-630-18-11ЦДН-630-18-22ЦДН-630-18-21
20ЦДН-630-20-12ЦДН-630-20-11ЦДН-630-20-22ЦДН-630-20-21
22,4ЦДН-630-22,4-12ЦДН-630-22,4-11ЦДН-630-22,4-22ЦДН-630-22,4-21
25ЦДН-630-25-12ЦДН-630-25-11ЦДН-630-25-22ЦДН-630-25-21
28ЦДН-630-28-12ЦДН-630-28-11ЦДН-630-28-22ЦДН-630-28-21
31,5ЦДН-630-31,5-12ЦДН-630-31,5-11ЦДН-630-31,5-22ЦДН-630-31,5-21
35,5ЦДН-630-35,5-12ЦДН-630-35,5-11ЦДН-630-35,5-22ЦДН-630-35,5-21
40ЦДН-630-40-12ЦДН-630-40-11ЦДН-630-40-22ЦДН-630-40-21
45ЦДН-630-45-12ЦДН-630-45-11ЦДН-630-45-22ЦДН-630-45-21
50ЦДН-630-50-12ЦДН-630-50-11ЦДН-630-50-22ЦДН-630-50-21

Цена

Цена редуктора ЦДН-630 по Украине варьируется в зависимости от новизны и качества. Надежный ЦДН-630 с заводской подготовкой и рабочей гарантией может достигать по цене 150000 грн. Цена бу – 50000. Но с ними осторожней.

Кроме того, на цену влияет вариант сборки и передаточное число. Дефицитные модели будут стоить дороже. На редуктор ЦДН-630 цену Вам подскажут наши специалисты.

Редуктор ЦДН-630 работает с подъемными механизмами и высоким крутящим моментом. Некачественный ЦДН-630 может стать причиной простоя предприятия и даже травматизма. Покупая у «Систем Качества», вы исключите вероятность неприятных сюрпризов. Европейские стандарты технического контроля дают «Системам» абсолютную статистику безотказности промышленного оборудования.

Редуктор ЦДН-630 с передаточными числами 50; 45; 40; 35,5; 31,5; 28; 25; 22,4; 20; 18; 16; 14; 12,5; 11,2; 10; 9; 8 заказывайте специалистам «Систем Качества»
