Редуктор 1ЦУ-200 и ЦУ-200

Цилиндрический редуктор 1ЦУ-200 или ЦУ-200 – общепромышленный одноступенчатый редуктор узкого типа, используется при повторно-кратковременных и постоянных режимах работы. Основная сфера применения это приводы грузоподъемных кранов, элеваторы и судовое оборудование. Благодаря узкому типу зубчатых колес, по сравнению со своими предшественниками, обладает высоким крутящим моментом на выходном валу при относительно небольших габаритах.

  • Цилиндрический редуктор 1ЦУ-200-3,15
  • Цилиндрический редуктор 1ЦУ-200-4

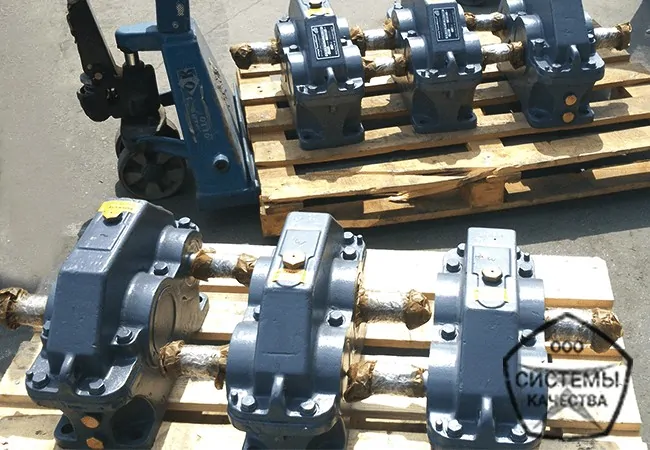

  • Редуктор ЦУ-200-5 - одноступенчатый с цилиндрической передачей

«Системы качества» известны в Украине своим подходом к надежности и контролю качества. Предлагаем добротный редуктор 1ЦУ-200 с передаточными числами 2; 2,5; 3,15; 4; 5; 6,3. Вал – конический или цилиндрический, любой вариант сборки.

Технические характеристики

Основные технические характеристики редуктора ЦУ-200 и 1ЦУ-200, заявленные в паспорте, сведены в таблице. Диапазон передаточных чисел, предельный крутящий момент на выходе, нагрузка на тихоходном валу, вес и прочее. Характеристики других моделей, можно найти в разделе каталог цилиндрических редукторов.

Типоразмер редуктораНоминальное передаточное числоНоминальная радиальная нагрузка на тихоходном валу, ННоминальный крутящий момент на тихоходном валу, НмВес, кгКПД
ЦУ-2002;2,5;3,15;4;5;6,3560020001350,98

Особенности эксплуатации

Допустимые режимы эксплуатации редукторов с цилиндрической передачей:
  • Допустима постоянная и плавающая нагрузка;
  • Возможно реверсивное включение;
  • Для продолжительных режимов и частых включений;
  • Максимальная частота вращения на входе – 1500 об/мин;
  • Концентрация пыли до 10 мг/м³ (ГОСТ 15150-69).

Марка подшипников

В таблице указаны типы и количество подшипников входящих в комплектацию редуктора ЦУ-200 устанавливаемые на быстроходный, тихоходный валы. Данные будет необходимы при замене вышедших из строя подшипников.

Типоразмер редуктораВыходной валКоличествоВходной валКоличество
1ЦУ-2007314А276062

Объем заливаемого масла

В данной таблице указан объем заливаемого масла в редукторах 1ЦУ-200. Правильное количество заливаемого масла – основополагающий фактор продолжительности и безотказной работы. Эксплуатация без масла запрещена!

Тип редуктораКоличество заливаемого масла
ЦУ-2004 л.

Цена

Цены редукторов 1ЦУ-200 варьируются в зависимости от новизны и качества. От 15000 грн за надежный редуктор с заводской подготовкой и рабочей гарантией, до 7500 грн за изношенный БУ. Плюс дефицитные компоновки и передатки могут увеличить стоимость до 40%.
Для получения счета-фактуры или актуальных прайсов — звоните нам или отправляйте письменный запрос.

Чертеж и габаритные размеры

Чертеж с габаритными и присоединительными размерами согласно технического паспорта приведен для простоты подбора и подготовки к монтажу.

Размеры и чертеж редуктора ЦУ-200

awHH1hLL1ll1l2l3AA1BB1d
2004252123658050023616523026543713621220024

Конические валы

Конические тихоходный и быстроходный валы редуктора наиболее практичны, так как не требует больших усилий при монтаже в сравнении с цилиндрическими валами, зачастую используется для посадки шкивов для ременной передачи. Диаметр, вынос и прочие размеры указаны на чертеже.

Чертеж конического вала редуктора
Валll1dd1bt
Входной1108255M36*3,01428,95
Выходной14010570M48*3,01836,38

Варианты сборки

Варианты сборки – это схема компоновки и расположения основных элементов понижающего редуктора. Наиболее распространенными и востребованными являются редукторы ЦУ-200 и 1ЦУ-200 с вариантом сборки 12, 21, 22, 11.

Варианты сборки редукторов горизонтальных цу-200

При этом некоторые варианты сборки являются крайне дефицитными и изготавливаются только под заказ.

Расшифровка маркировки

Условное обозначение содержит информацию о передаточном числе, варианте сборки, межосевом расстоянии и климатическом исполнении. Ниже приводим расшифровку маркировки.

Расшифровка маркировки 1ЦУ-200 4 21

Все модели Ц2У-200 и 1Ц2У-200 с передаточными числами

На четыре наиболее распространенные варианта сборки одноступенчатых косозубых редукторов ЦУ-200 приходится 24 модели с разными передаточными числами, маркировки которых приведены в таблице. Узнавайте характеристики, подбирайте интересующую Вас маркировку и заказывайте специалистам «Систем Качества»

Вариант сборки/Передаточное число12112221
21ЦУ-200-2-121ЦУ-200-2-11ЦУ-200-2-22ЦУ-200-2-21
2,51ЦУ-200-2,5-121ЦУ-200-2,5-11ЦУ-200-2,5-22ЦУ-200-2,5-21
3,151ЦУ-200-3,15-121ЦУ-200-3,15-11ЦУ-200-3,15-22ЦУ-200-3,15-21
41ЦУ-200-4-121ЦУ-200-4-11ЦУ-200-4-22ЦУ-200-4-21
51ЦУ-200-5-121ЦУ-200-5-11ЦУ-200-5-22ЦУ-200-5-21
6,31ЦУ-200-6,3-121ЦУ-200-6,3-11ЦУ-200-6,3-22ЦУ-200-6,3-21

Работа с подъемными механизмами и высоким крутящим моментом выдвигает особые требования к надежности. Некачественные механические редукторы становятся причиной простоя предприятий и даже травматизма. Покупка у «Систем Качества» исключает вероятность неприятных сюрпризов: европейские стандарты технического контроля дают абсолютную статистику безотказности.

Заказывайте редукторы Ц2У-200 или 1Ц2У-200 с передаточными числами 40; 31,5; 25; 20; 16; 12,5; 10; 8 специалистам «Систем Качества»
