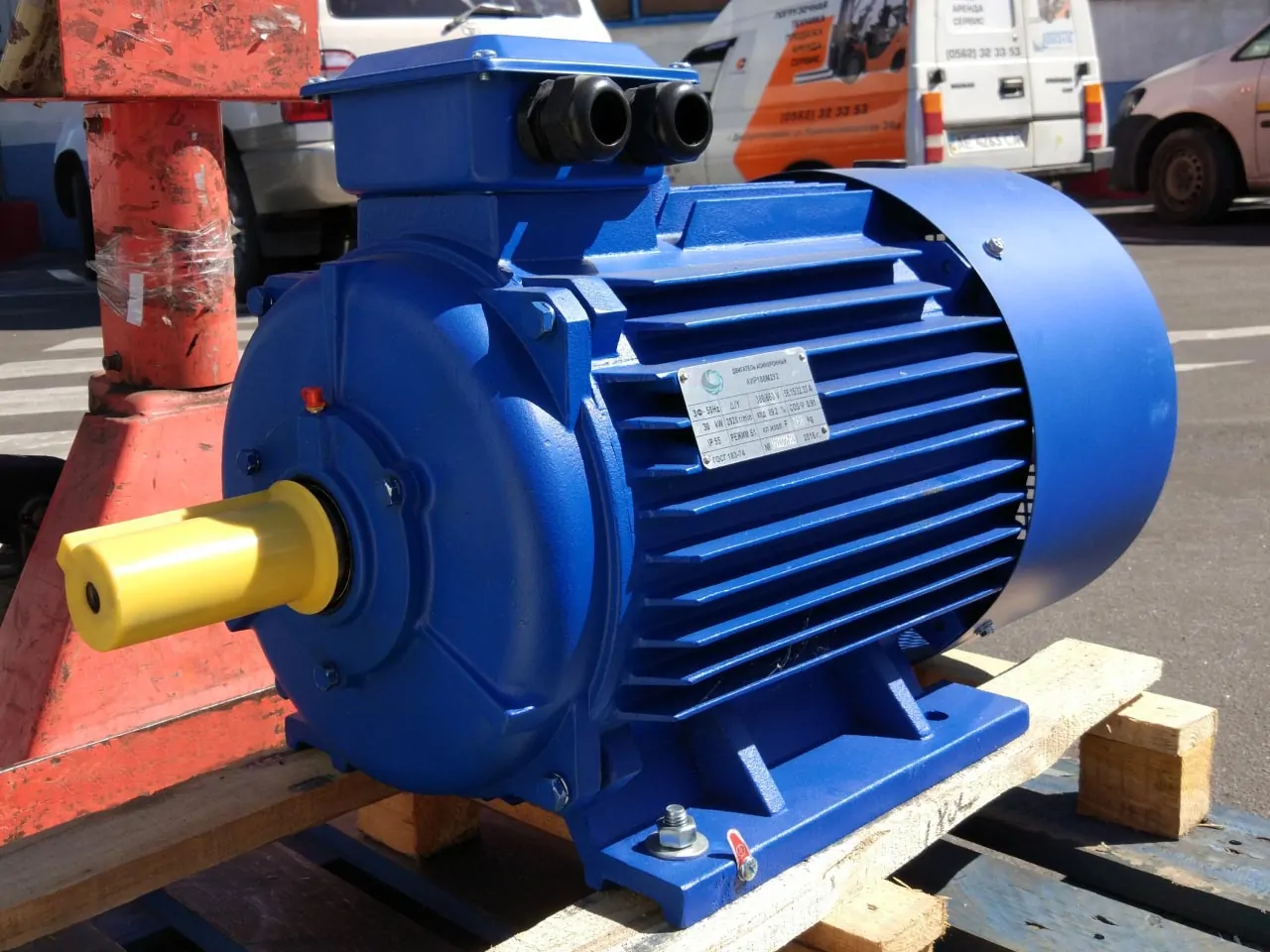

Электродвигатель 45 кВт 750 ОБ/МИН — АИР250М8

Технические характеристики двигателя АИР 250 М8

В таблице сведены основные технические характеристики: мощность, напряжение, частота вращения, номинальный ток, отношения моментов, пускового тока к номинальному и прочие параметры важные при эксплуатации двигателя 45 кВт 750 об.

Характеристика электродвигателяАИР250М8
Мощность45 кВт
Частота вращения поля статора750 об/мин
Скорость вращения вала740 оборотов
ТипАсинхронный
Напряжение питанияТрехфазное, 380/660 вольт
Монтажное исполнениеЛапы/фланец/комбинированное
Номинальный ток94,о А
КПД92,0 %
Соотношение моментов тока Мп/Мн1,9
Соотношение момента силы Mmax/Мн2,0
Отношение тока Iп/Iн6,6
Момент инерции1,55 кг∙м2
Диаметр вала75 мм
Вес520 кг
Передний/задний подшипник6316 ZZ-C3/6314 ZZ-C3
Уровень шумадо 76 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 45 кВт 750 об/мин возрастает на 5%.

АИР250М8 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР250М8 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР250М8 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 45 кВт 750 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;
  • Диаметр жилы обмоточного провода – 1,6 мм;
  • Вес медной проводки – 24,5 кг;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 250 М8 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 250 – условный габарит
  3. М – обозначение длины сердечника
  4. 8 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР250м8У2 АИР250м8У3 IM1081

Цены

Электродвигатели 45 кВт 750 об/мин типа АИР 250М8 производятся в Украине, Беларуси, России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 45 кВт 750 об/минЦена, грн
МаркировкаПроизводительБез НДСС НДС
АИР 250М8Беларусь
Украина
Китай (низкое качество)3050036600
Китай (высокое качество)3416741000
4А 250М8, 4АМ 250М8«Владимирский ВЭМЗ» с хранения3333540000
4АМУ/АД/АДМ/4АБУОт 26660От 32000

Украинские производители выпускают двигатели АИР исключительно до габарита 100 мм, это максимум 4 кВт. Новая Каховка НЕ производит эл двигатели АИР 250М8 45 кВт 750 об/мин – только 4АМУ250М8 и 6АМУ250М8. Будьте внимательны при покупке и не переплачивайте мошенникам.

Различие в качестве

Основные параметры надежности электродвигателя 45 кВт 750 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 45 кВт 750Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 250 М8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 45 кВт 740 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР250М8

Электродвигатель 45 кВт 750 оборотов на лапах IM 1081. Чертеж

Размеры валаКрепеж по лапам
L3D4H2B1Н1ВD5L1
1407579,52025049024349

Электродвигатель АИР250М8 с фланцем IM 2081. Чертеж

Габариты корпусаКрепеж по фланцу
LDHL2D1D2D3
920490615140550500450
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР250М8 45 кВт 750 об

На рынке Украины продаются электродвигатели АИР 45 кВт 750 об/мин производства Китая (заводы разного уровня), Белоруссии (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украины (ХЭЛЗ, Электромотор). Также встречаются аналоги двигателей модели АИР 250 М8 У3, которые имеют такое же строение и конструктивные исполнения по ГОСТ 2479-79: АМУ250М8, 5АИ250М8, 5АМ250М8, АД250М8, А250М8.

Производитель АИР 250 М8Рейтинг качества*Характеристика двигателей 45 кВт 750 об/мин
Дешевый Китай⭐⭐Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай⭐⭐⭐⭐Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина⭐⭐⭐⭐(⭐)Достойный уровень, сервис фактор 1.1, возможны детали Китайского производства. (только до 4 кВт)
Беларусь⭐⭐⭐⭐⭐Прекрасное качество, прочные подшипниковые щиты, надежный корпус, толстая медная обмотка и самая высокая цена

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 250 М8

фото подключения электродвигателя 45 кВт 750 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 250М8:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 250М8

На базе стандартного АИР250М8 изготавливаются специализированные версии электродвигателей мощностью 45 кВт на 750 оборотов:

модификации двигателей АИР250М8 мощностью 45 кВт

  • АИР250М8Е – с электромагнитным тормозом;
  • АИР250М8Е2 – ЭМТ с растормаживающим устройством;
  • АИРС250М8 – с повышенным скольжением;
  • АИР250М8 Т2 – для влажного тропического климата;
  • АИР250М8 ОМ2 – морское исполнение;
  • АИР250М8 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 45 кВт 750 об/мин?

У нас Вы можете купить электродвигатель АИР250М8 45 кВт 750 об/мин производства Украины, Китая, России или Беларуси по дилерской цене. Оплата согласно счета с НДС или без НДС, наложенным платежом на отделении перевозчикам. Доставка любой удобной транспортной компанией: Новая Почта, Интайм, САТ, Деливери или самовывозом со склада. Гарантия на электродвигатели от 12 до 24 месяцев, в зависимости от производителя. Доступ комплектующим и запчастям по истечению гарантийного срока.

Для покупки двигателя АИР 250 М8 или бесплатной консультации – свяжитесь с менеджером!
