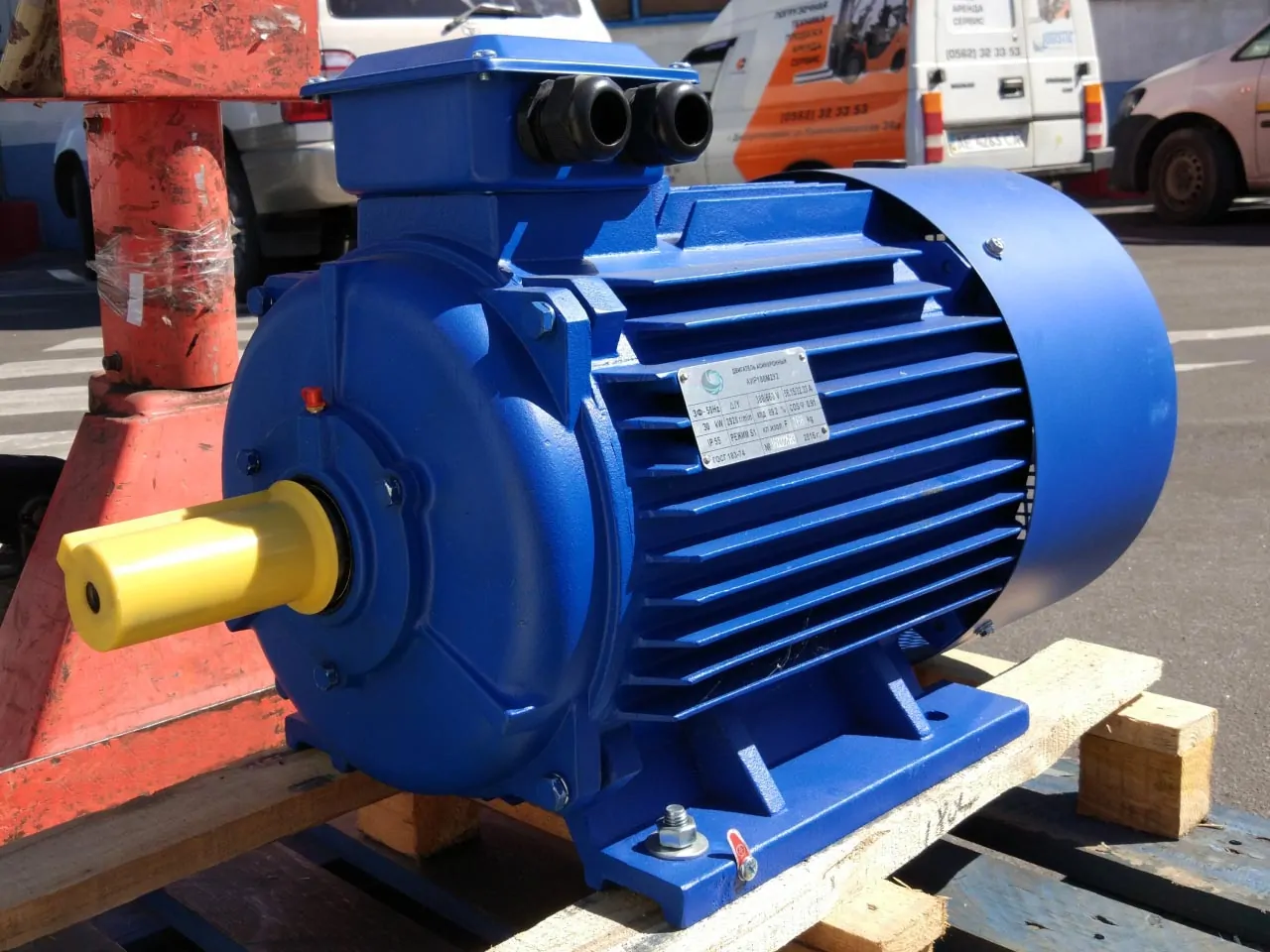

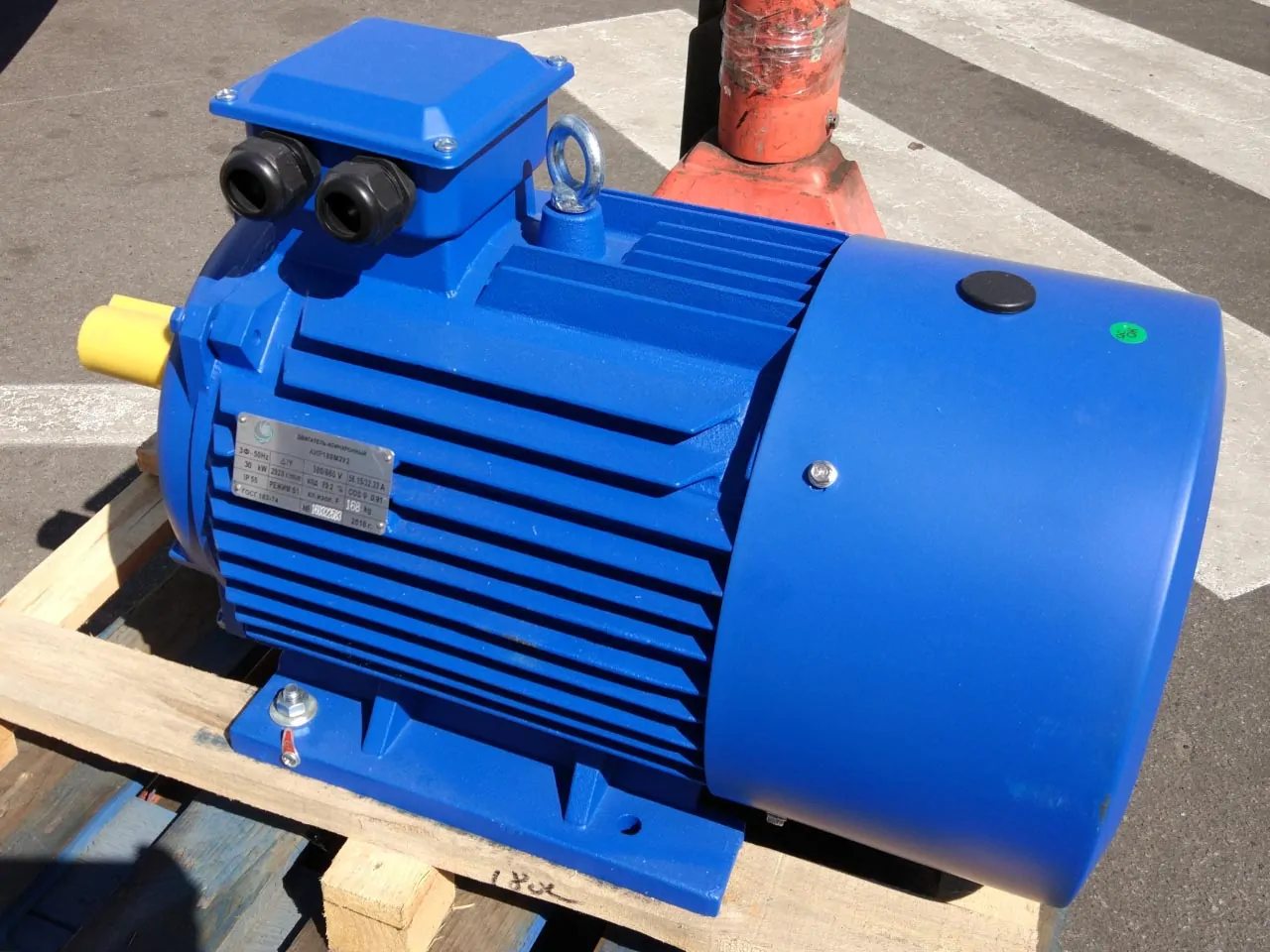

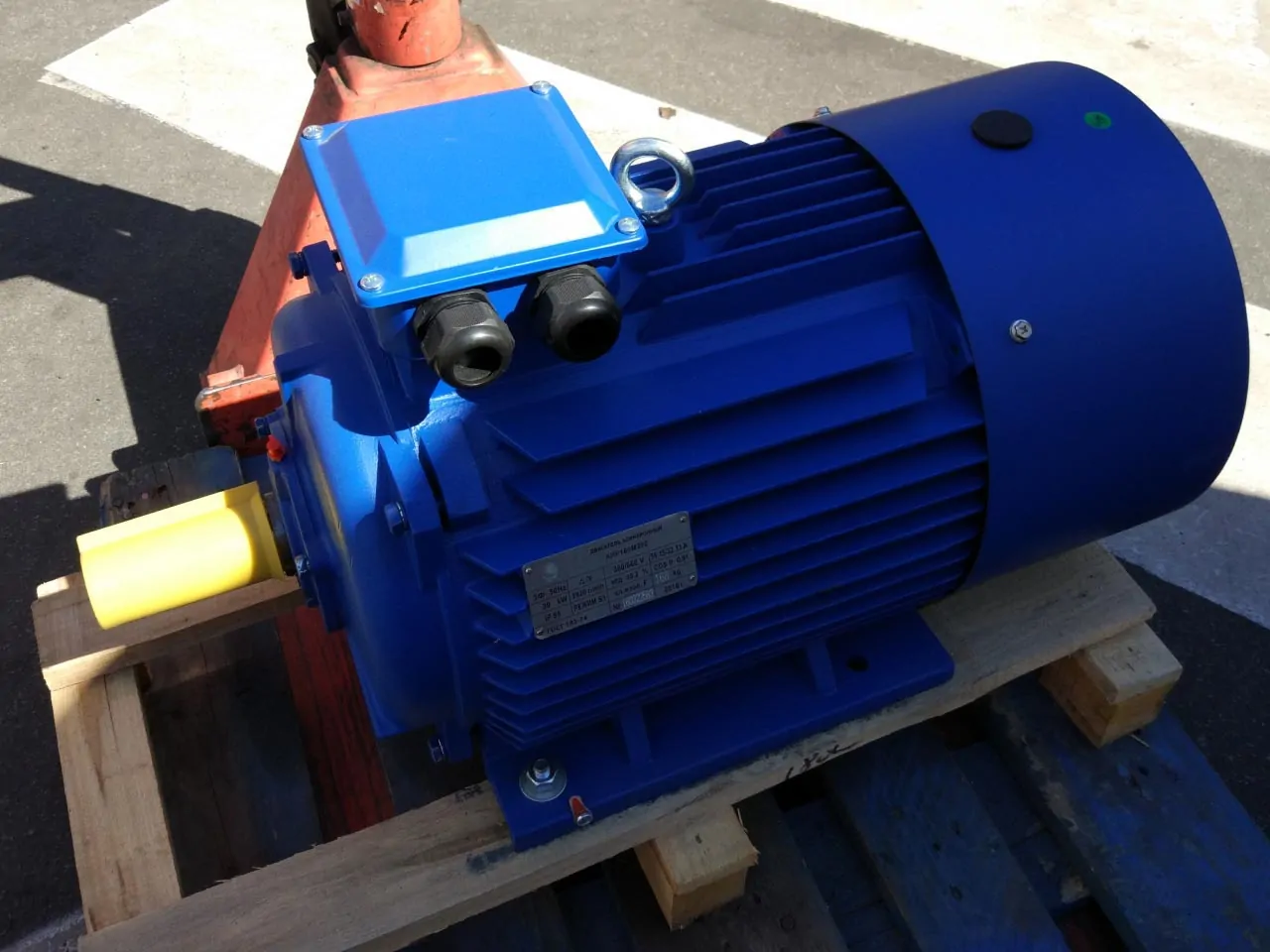

Электродвигатель 110 кВт 750 об/мин — АИР 315 М8

Технические характеристики двигателя АИР 315 М8

Технические характеристики двигателей 110 кВт 750 об на примере марки АИР 315М8. Эксплуатационные параметры согласно паспорта двигателей АИР – мощность, частота вращения вала и поля статора, напряжение питания, номинальные токи, коэффициенты по крутящему моменту и токам указаны в таблице.

Характеристика электродвигателя АИР315М8
Мощность 110 кВт
Частота вращения поля статора 750 об/мин
Скорость вращения вала 740 оборотов
Тип Асинхронный
Напряжение питания Трехфазное, 380/660 вольт
Монтажное исполнение Лапы/фланец/комбинированное
Номинальный ток 217 А
КПД 94,0 %
Соотношение моментов тока Мп/Мн 1,8
Соотношение момента силы Mmax/Мн 2,0
Отношение тока Iп/Iн 6,4
Момент инерции 6,0 кг∙м2
Диаметр вала 90 мм
Вес 1050 кг
Передний/задний подшипник 6319 ZZ-C3/6319 ZZ-C3
Уровень шума до 82 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 110 кВт 750 об/мин возрастает на 5%.

АИР315М8 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР 315 М8 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР 315 М8 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 110 кВт 750 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 315 М8 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 315 – условный габарит
  3. М – обозначение длины сердечника
  4. 8 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР315М8У2 АИР 315 М8 У3 IM1081

Цены

Электродвигатели 110 кВт 750 об/мин типа АИР 315М8 производятся в России и Китае. Производитель, качество материалов, устойчивость к перегрузкам (сервис-фактор) определяют долговечность и цену двигателя АИР315M8.

Электродвигатель 110 кВт 750 об/мин Цена, грн
Маркировка Производитель Без НДС С НДС
АИР315М8 Китай (низкое качество) 117050 117050
Китай (высокое качество) 137620 137620
Украина Не производят
Беларусь
4А 315М8, 4АМ 315М8 «Владимирский ВЭМЗ» с хранения от 90500 от 104000
4АМ 315М8 «Владимирский ВЭМЗ» модернизированный от 108500 от 124800
4АМУ/АД/АДМ/4А БУ От 50000 От 60000

В Украине двигатели АИР 315М8 не выпускают. Новая Каховка НЕ производит моторы марки АИР – только аналог 4АМУ315М8. Который также можно купить на нашем сайте. Будьте внимательны при покупке и не переплачивайте мошенникам. Все 98% электродвигателей 110 кВт 750 об/мин в Украине – Китайские.

Различие в качестве

Основные параметры надежности электродвигателя 110 кВт 750 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к кратковременным перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость низкое сопротивление обмоток и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя 110 кВт 750Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 315 М8 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся ребра жесткости – оба материала приемлемы. Дешевые электрические двигатели 110 кВт 740 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество пропитки обмотки в дешевых моторах приводит к межвитковому и короткому замыканию. Оплавление изоляции выводных концов, замыкания на колодке клеммной коробки и кабельном вводе.

Справочная информация

Чертеж и размеры АИР315М8

Чертеж с размерами электродвигателя АИР 315 М8 110 кВт лапы

Размеры вала Крепеж по лапам
L3 D4 H2 B1 Н1 В D5 L1
170 90 95 25 315 635 28 457

Чертеж с размерами электродвигателя АИР315М8 110 кВт фланец

Габариты корпуса Крепеж по фланцу
L D H L2 D1 D2 D3
1325 645 845 216 660 600 550
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР315М8 110 кВт 750 об

За исключением единиц неликвидных российских АИР315М8 в Украине продают только китайские двигатели. При этом важно понимать, что китайские двигатели бывают высокого качества с толстой медной жилой и качественным корпусом, а есть бюджетные «китайцы», рассчитанные на мягкие режимы работы вроде вентиляционных систем. Для электродвигателя 110 кВт 750 об/мин критично важно подобрать надежного производителя. Белоруссия (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украина (ХЭЛЗ, Электромотор, НКЭМЗ) никогда не производили АИР 315М8.

Производитель АИР 315 М8 Рейтинг качества* Характеристика двигателей 110 кВт 750 об/мин
Дешевый Китай ⭐⭐ Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай ⭐⭐⭐⭐ Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
Украина Не производит
Беларусь Не производит

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 315 М8 к трехфазной сети

фото подключения электродвигателя 110 кВт 750 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 315М8:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 315М8

На базе стандартного АИР315М8 изготавливаются специализированные версии электродвигателей мощностью 110 кВт на 750 оборотов:

модификации двигателей АИР315М8 мощностью 110 кВт

  • АИР315М8Е – с электромагнитным тормозом;
  • АИР315М8Е2 – ЭМТ с растормаживающим устройством;
  • АИРС315М8 – с повышенным скольжением;
  • АИР315М8 Т2 – для влажного тропического климата;
  • АИР315М8 ОМ2 – морское исполнение;
  • АИР315М8 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 110 кВт 750 об/мин?

У нас Вы можете купить электродвигатель АИР315М8 110 кВт 750 об/мин производства Китая и России по дилерской цене. Оплата по счету-фактуре с НДС или без НДС. Отправка с наложенным платежом. Быстрая доставка по Украине транспортными компаниями Новая Почта, САТ, Интайм, Деливери, либо самовывоз на складе в Харькове. Гарантия заводов производителей на АИР 315 М8 12 и 24 месяца. Квалифицированный ремонт, сервисные центры, доступ к запчастям, подшипникам и комплектующим в пост гарантийный срок.

Для покупки двигателя АИР 315 М8 или бесплатной консультации – свяжитесь с менеджером!
