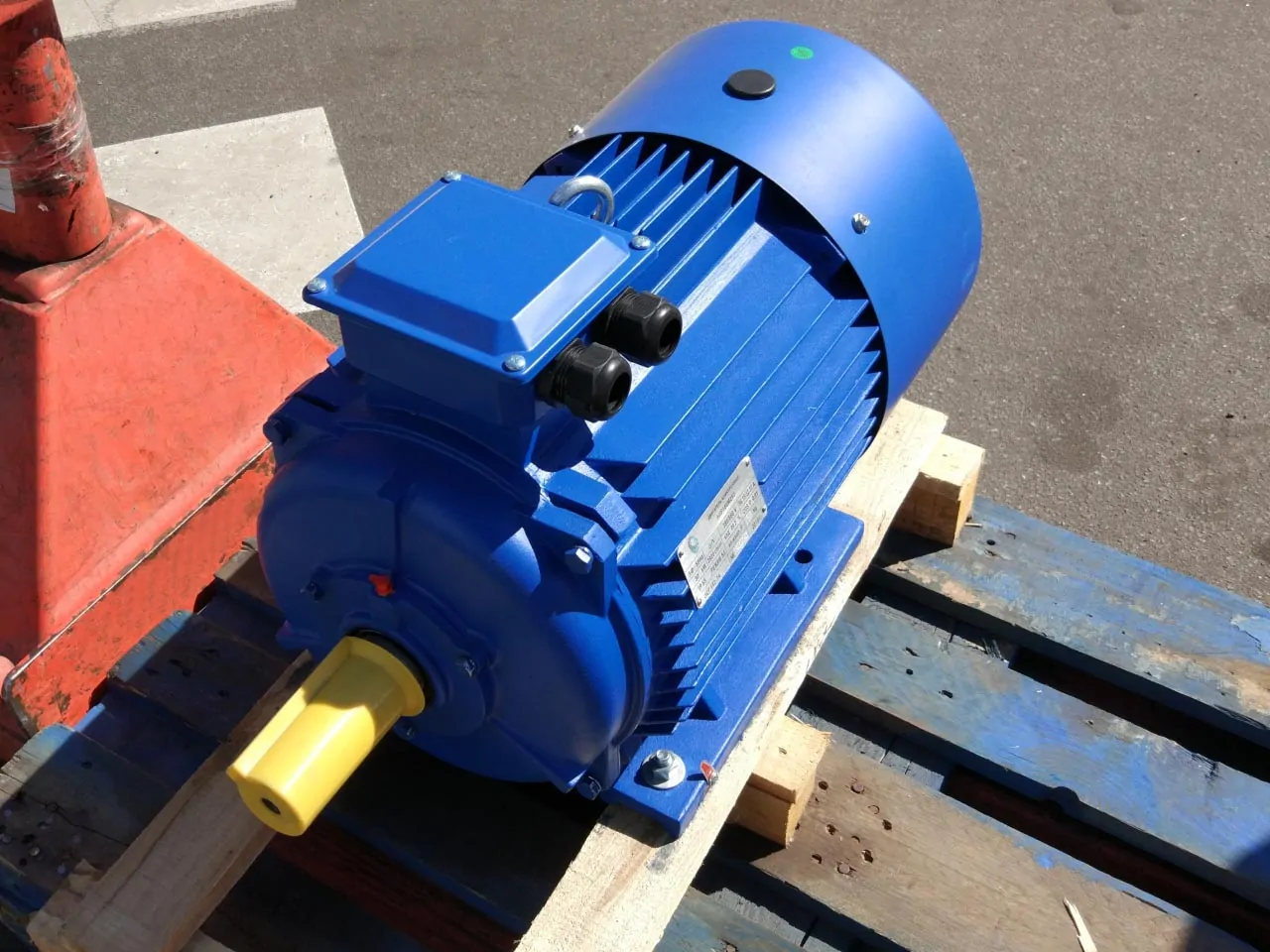

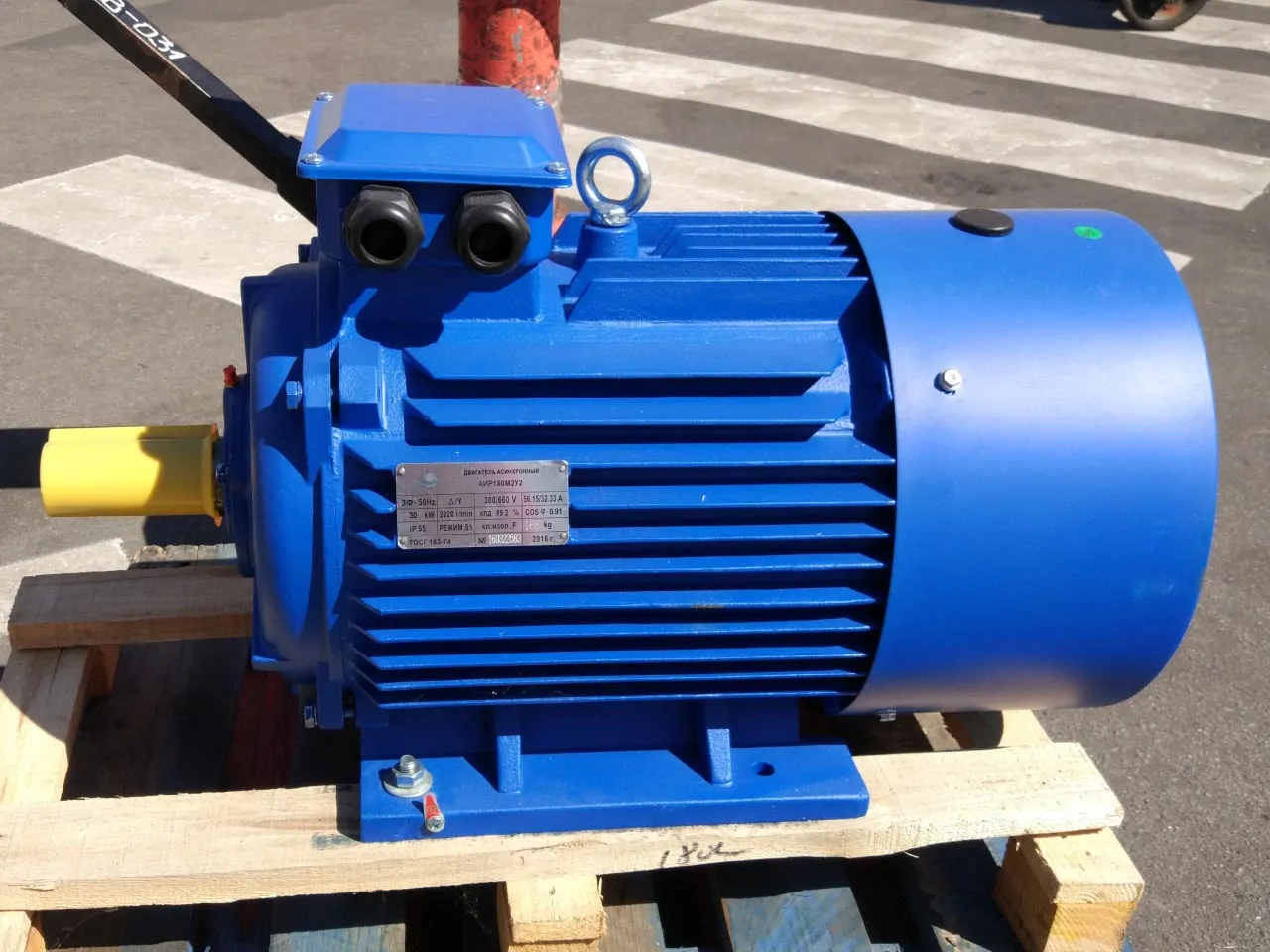

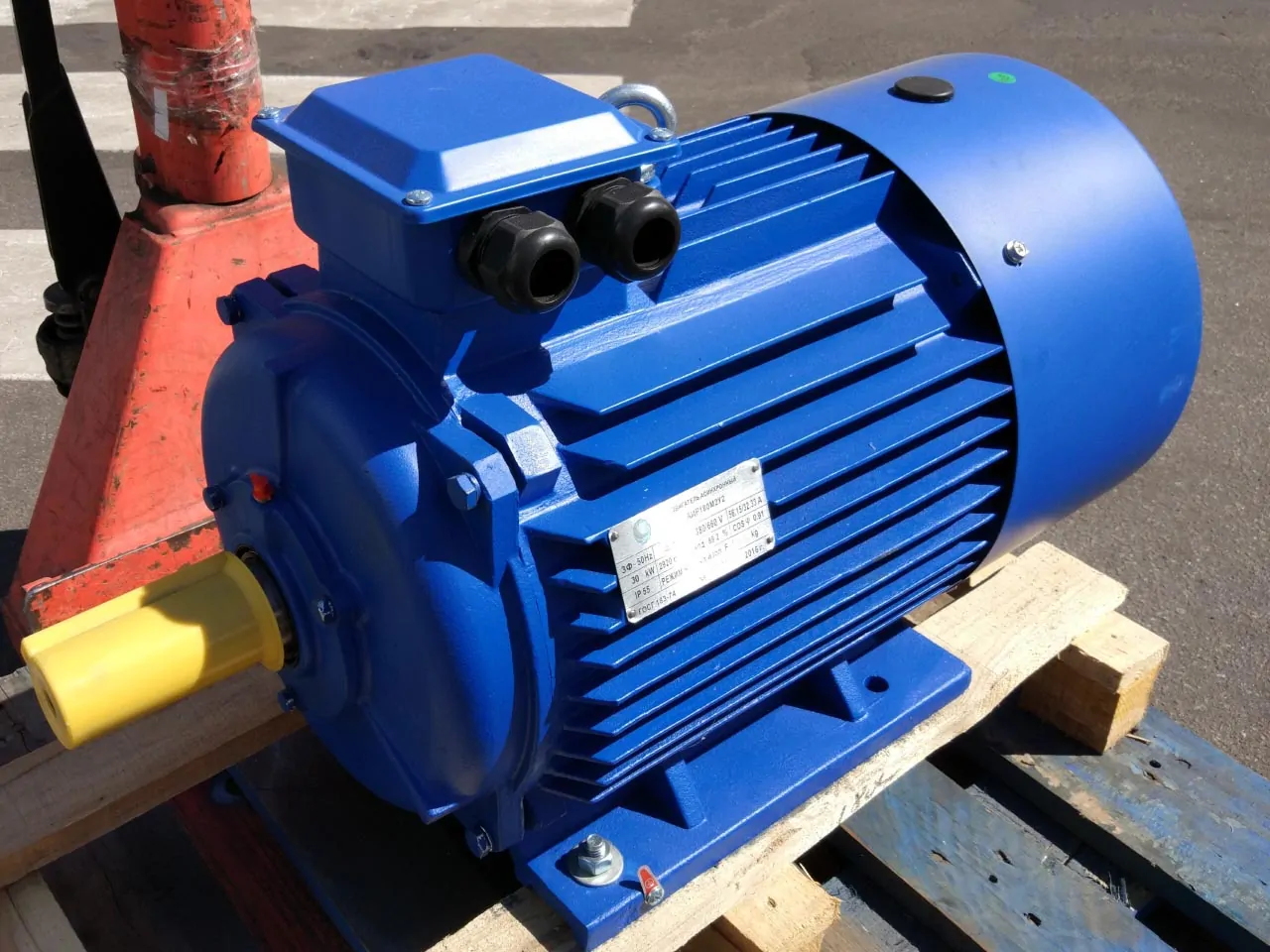

Электродвигатель 160 кВт 1500 об/мин — АИР315S4

Технические характеристики двигателя АИР 315 S4

Технические характеристики двигателей 160 кВт 1500 об на примере марки АИР 315S4. Эксплуатационные и паспортные параметры – мощность, частота вращения вала и поля статора, напряжение питания, номинальные токи, коэффициенты по крутящему моменту и токам указаны в таблице.

Характеристика электродвигателяАИР315S4
Мощность160 кВт
Частота вращения поля статора1500 об/мин
Скорость вращения вала1480 оборотов
ТипАсинхронный
Напряжение питанияТрехфазное, 380/660 вольт
Монтажное исполнениеЛапы/фланец/комбинированное
Номинальный ток288 А
КПД94,9 %
Соотношение моментов тока Мп/Мн2,1
Соотношение момента силы Mmax/Мн2,2
Отношение тока Iп/Iн6,9
Момент инерции2,7 кг∙м2
Диаметр вала90 мм
Вес1000 кг
Передний/задний подшипник6319 ZZ-C3/6319 ZZ-C3
Уровень шумадо 93 дБ

Монтажные исполнения

В исполнении IM 2081 цена двигателя 160 кВт 1500 об/мин возрастает на 5%.

АИР315S4 IM1081 - монтажное исполнение на лапах

IM 1081 – исполнение на лапах

АИР 315 S4 IM2081 - комбинированное исполнение лапы фланец

IM 2081 – комбинированное крепление

АИР 315 S4 IM3081 - фланцевый

IM 3081 – фланцевый двигатель.

Параметры эл двигателей 132 кВт 1500 об/мин:

  • Тип – общепромышленный трехфазный асинхронный;
  • Режим работы – продолжительный S1;
  • Термический класс изоляции обмоток F – до 150°С;
  • Тип корпуса – чугун/силумин/алюминий;
  • Степь защиты от влаги и пыли — IP54;

Справочник обмоточных данных: размеры сердечника, количество пазов статора, шаг обмотки по пазам и тд.

Расшифровка обозначения АИР 315 S4 У2 IM 1081:

  1. АИР – тип электродвигателя
  2. 315 – условный габарит
  3. S – обозначение длины сердечника
  4. 4 – число пар полюсов
  5. У2 – категория размещения
  6. IM 1081 – монтажное исполнение лапы

расшифровка маркировки АИР315S4У2 АИР315S4У3 IM1081

Цены

Электродвигатели 160 кВт 1500 об/мин типа АИР 315S4 производятся в России и Китае. Производитель, качество материалов и устойчивость к перегрузкам (сервис-фактор) определяют стоимость и долговечность двигателя.

Электродвигатель 160 кВт 1500 об/минЦена, грн
МаркировкаПроизводительБез НДСС НДС
АИР 315S4Китай (низкое качество)9672096720
Китай (высокое качество)108400108400
Беларусь
Украина
4А 315S4, 4АМ 315S4«Владимирский ВЭМЗ» с хранения83335100000
4АМУ/АД/АДМ/4АБУОт 62500От 75000

В Украине двигатели АИР 315S4 не выпускают. Новая Каховка НЕ производит моторы марки АИР. Будьте внимательны при покупке и не переплачивайте мошенникам. Все 98% электродвигателей 160 кВт 1500 об/мин в Украине – Китайские.

Различие в качестве

Основные параметры надежности электродвигателя 160 кВт 1500 об/мин:

  • Толщина медного провода, масса меди — это устойчивость к перегрузкам. Разница количества меди может достигать 30%. Материалы обмотки дешевых электромоторов — алюмоцинк или медь с большим содержанием других металлов, как следствие — низкая нагревостойкость и несоответствие заявленной мощности.
  • сравнение качества крышки дешевого двигателя АИР 160 кВт 1500Подшипниковые щиты – массивность и качество металла в зоне посадочных мест под подшипник определяют устойчивость электромотора АИР 315 S4 к вибрациям, продольным и радиальным нагрузкам на вал. Возможна просадка посадочных мест и проворот подшипника, трещины и крошение крышек.
  • Материал корпуса – чугунные массивные корпуса добротней алюминиевых, но тяжелей и легче крошатся – оба материала приемлемы. Дешевые электрические двигатели 160 кВт 1480 оборотов в минуту могут идти с некачественными корпусами с прессованного порошка втормета, это гораздо хуже!
  • Подшипники – определяют виброшумовые показатели, стойкость к продольным нагрузкам, вибрации, ударам.
  • Электрика и изоляция – низкое качество изоляции и пропитки обмотки в дешевых моторах, может привести к короткому или межвитковому замыканию. Также распространено оплавление изоляции выводных концов и замыкания в клеммной коробке низкокачественных двигателей.

Справочная информация

Чертеж и размеры АИР315S4

Электродвигатель 160 кВт 1500 оборотов на лапах IM 1081. Чертеж

Размеры валаКрепеж по лапам
L3D4H2B1Н1ВD5L1
17090952531563528406

Электродвигатель АИР315S4 с фланцем IM 2081. Чертеж

Габариты корпусаКрепеж по фланцу
LDHL2D1D2D3
1220645845216660600550
  • L3 – длина вала
  • D4 – диаметр вала
  • H2 – высота вала с шпонкой
  • B1 – размер шпонки
  • Н1 – высота до оси вала
  • В – ширина по лапам
  • D5 – диаметр отверстий на лапах
  • L1 – по креплению лап
  • L – длина мотора
  • D – диаметр корпуса
  • H – высота корпуса
  • L2 – расстояние по креплениям
  • D1 – диаметр фланца
  • D2 – диаметр по отверстиям крепления
  • D3 – диаметр торца фланца

Производители двигателей АИР315S4 160 кВт 1500 об

За исключением единиц неликвидных российских АИР315S4 в Украине продают только китайские двигатели. При этом важно понимать, что китайские двигатели бывают высокого качества с толстой медной жилой и качественным корпусом, а есть бюджетные «китайцы», рассчитанные на мягкие режимы работы вроде вентиляционных систем. Для электродвигателя 160 кВт 1500 об/мин критично важно подобрать надежного производителя. Белоруссия (Могилёвский завод «Электродвигатель», Полесьеэлектромаш), Украина (ХЭЛЗ, Электромотор, НКЭМЗ) никогда не производили АИР 315S4.

Производитель АИР 315 S4Рейтинг качества*Характеристика двигателей 160 кВт 1500 об/мин
Дешевый Китай⭐⭐Подходят для стабильного напряжения, редких включений и плавных режимов работы (для привода вентиляторов и компрессоров). Малая масса меди, хрупкие корпуса и посадочные места, слабая изоляция. Не ремонтопригодны.
Качественный Китай⭐⭐⭐⭐Отличное соотношение цена-качество, долгий срок службы, сервис-фактор 1,1. Но и цена ближе к отечественным аналогам.
УкраинаНе производит
БеларусьНе производит

*Субъективный рейтинг качества двигателей от независимых экспертов компании «Системы Качества»

Схемы подключения АИР 315 S4

фото подключения электродвигателя 160 кВт 1500 об мин звездой и треугольникомСтандартные схемы подключения к сети трехфазного электродвигателя АИР 315S4:

  • Звезда – для питания от промышленного напряжения 660 В, мотор работает с максимальным КПД;
  • Треугольник – при работе от напряжения 380 В. Подключение к бытовой сети, выполняется через пусковой и рабочий конденсаторы с потерей мощности 30%.

Модификации АИР 315S4

На базе стандартного АИР315S4 изготавливаются специализированные версии электродвигателей мощностью 160 кВт на 1500 оборотов:

модификации двигателей АИР315S4 мощностью 160 кВт

  • АИР315S4Е – с электромагнитным тормозом;
  • АИР315S4Е2 – ЭМТ с растормаживающим устройством;
  • АИРС315S4 – с повышенным скольжением;
  • АИР315S4 Т2 – для влажного тропического климата;
  • АИР315S4 ОМ2 – морское исполнение;
  • АИР315S4 Х2 – химостойкая защита двигателя.

Где и как купить электродвигатель 160 кВт 1500 об/мин?

Безопасно, со всеми документами и без наценки Вы можете купить у Систем качества:

  • Испытанные, проверенные Китайские двигатели АИР 315S4 хорошего качества.
  • Расконсервированные электродвигатели 160 кВт 1500 об/мин с хранения других марок – 4АМУ315S4, 4АМ315S4.

Оплата по счету-фактуре с НДС или без НДС. Отправка с наложенным платежом. Быстрая доставка по Украине транспортными компаниями Новая Почта, САТ, Интайм, Деливери, либо самовывоз на складе в Харькове. Гарантия заводов производителей 12 и 24 месяца. Квалифицированный ремонт, сервисные центры, доступ к запчастям, подшипникам и комплектующим в постгарантийный срок.

Для покупки двигателя АИР 315 S4 или бесплатной консультации – свяжитесь с менеджером!
